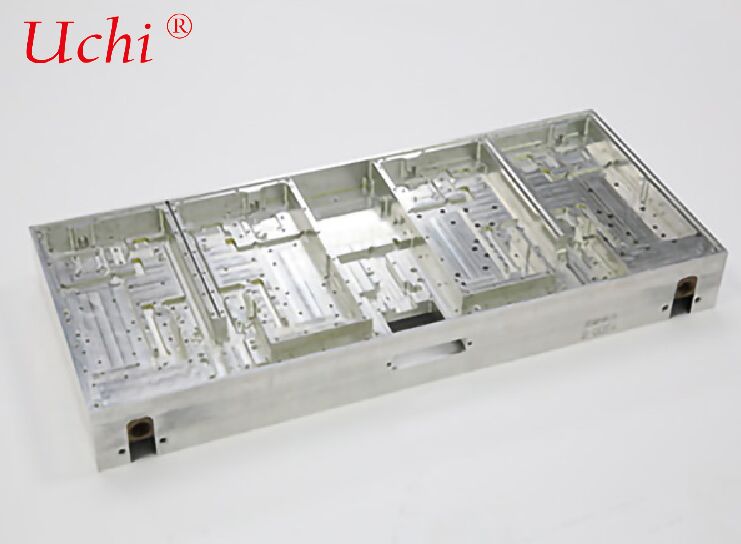

Жидкостная пластина охлаждения с высокочастотным струйным воздействием

I. Основной принцип (существенное отличие от традиционных каналов потока)

• Охлаждающая жидкость проходит через плотный массив микросопел (диаметр 0,1–1 мм)
• Воздействует с высокой скоростью вертикально на внутреннюю стенку холодной пластины (нагреваемой поверхности)
• Мгновенно разрушает тепловой пограничный слой, увеличивая локальный коэффициент теплопередачи в 5–10 раз
• Жидкость быстро диффундирует и отводится в стороны, обеспечивая чрезвычайно равномерную температуру по всей площади (разница температур < ±1°C)

II. Типичная структура

• Верхняя камера (распределительная камера): стабилизирует давление и равномерно распределяет охлаждающую жидкость по соплам
• Пластина сопел: основной компонент с сотнями или тысячами прецизионных микроотверстий (массив высокочастотных струй)
• Камера воздействия (зона теплообмена): струйное воздействие и интенсивный конвективный теплообмен
• Камера сбора жидкости / дренажный канал: быстро отводит теплопоглощающую охлаждающую жидкость

III. Ключевые технические характеристики

• Чрезвычайно высокая теплоотводящая способность



  Плотность теплового потока: 200–1000 Вт/см² (обычная паяная пластина примерно 50 Вт/см²)



  Тепловое сопротивление до 0,01–0,03 °C/Вт

• Отличная равномерность температуры



  Разница температур по всей поверхности: ±0,5–±1 °C



  Полностью устраняет локальные горячие точки

• Быстрая скорость отклика



  Низкая тепловая инерция, точный контроль температуры, подходит для сценариев переходного высокомощного и импульсного нагрева

• Относительно высокое падение давления



  Требует соответствующего высоконапорного насоса / системы охлаждения с высоким расходом

• Высокие требования к точности изготовления



  Диаметр отверстия сопла, глубина и допуск положения: ±0,02–±0,05 мм


IV. Основные производственные процессы

• Прецизионное сверление + вакуумная пайка



  Подходит для массивов круглых отверстий при стабильном массовом производстве



  Основные материалы: алюминиевый сплав / медный сплав, герметизация пайкой

• Фотолитография / травление + диффузионная сварка



  Подходит для сопел специальной формы и струй с микроразмерными щелями



  Более тонкие каналы потока и более низкое тепловое сопротивление (для приложений AI/GPU/лазеров)

• 3D-печать (SLM)



  Интегрированное формирование со сложными топологическими каналами + соплами



  Легкая конструкция, подходит для индивидуальных аэрокосмических компонентов


V. Сценарии применения (экстремальное управление тепловыми режимами)

• AI / суперкомпьютерные чипы: H100/H200, GPU-кластеры, TPU (>500 Вт чипы)
• Силовые модули SiC / GaN: электроприводы 800 В, станции сверхбыстрой зарядки
• Высокомощные лазеры: волоконные / полупроводниковые / УФ-лазеры (тепловой поток > 300 Вт/см²)
• Радары / фазированные решетки: военные T/R компоненты, базовые станции 5G/6G
• Медицинская визуализация: градиентные усилители МРТ, детекторы КТ (точность контроля температуры ±0,5 °C)
• Аэрокосмическая промышленность: спутниковые полезные нагрузки, системы наведения ракет (виброустойчивость, малый вес, высокий тепловой поток)

VI. Сравнение с обычными жидкостными пластинами охлаждения

VII. Резюме
