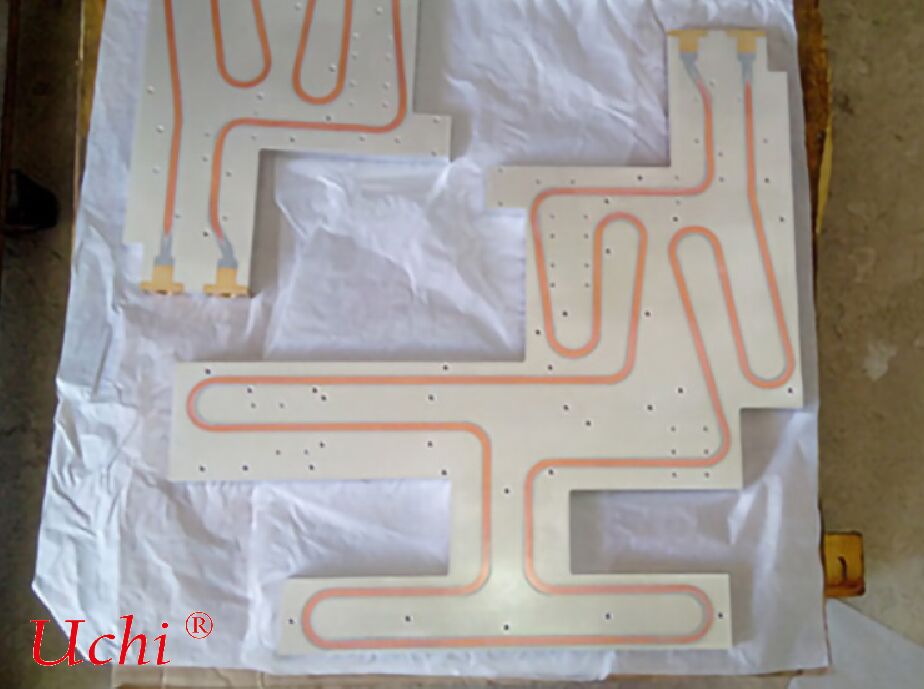

Пластинки охлаждения воды специального назначения (специальные пластинки охлаждения жидкости)

I. Основное определение и техническое позиционирование

• Природа: Металлические основы (алюминий/мед/сплав) с встроенными высокоточными внутренними каналами потока, позволяющими принудительный теплообмен через циркулирующую хладагент.
• Особые характеристики: Нестандартные, высококачественные, сосредоточенные на пяти ключевых измерениях: высокий тепловой поток, высокая точность, высокая надежность, экстремальные условия и специальные формы конструкций.
• Основные показатели: Термостойкость ≤ 0,05°C/W, давление ≥ 8bar, разница температуры ≤ ±3°C, подходит для теплового потока на уровне 100~1000W/cm2.

II. Основные типы и технические характеристики (по сценарию применения)

1Микроканальные жидкостные охлаждающие пластинки (MLCP) - король высокого теплового потока

• Структура: Встроенная сеть каналов потока микроскопа 0,05 ~ 1 мм, с плотностью каналов до сотен на см2.
• ПреимуществаТепловое сопротивление до 0,015°C/W, эффективность теплорассеивания в 3-5 раз превышает традиционные конструкции.
• Процесс: фотолитография гравировка, высокоточная сварка, 3D-печать.
• Заявления: чипы ИИ (GPU/TPU), лазерные устройства, модули питания SiC.

2Специально сформированные/интегрированные водоохлаждающие плиты

• Структура: Конформированные изогнутые поверхности, интегрированная конструкция с несколькими отверстиями, двойная функция структурного компонента и теплоотвода.
• Процесс: Сварка на трении (FSW), литье на штампе, фрезирование с помощью ЧПУ.
• ПреимуществаБез сцепления, отличная герметичность, легкий вес.
• ЗаявленияЭлектрические аккумуляторы, корпуса двигателя, авиационная электроника.

3. Водопрохладительные пластинки, устойчивые к экстремальным условиям окружающей среды для военного и морского применения

• Характеристики: Устойчивость к высокой/низкой температуре (-55°C~250°C), солевой спрею (1000h+), вибрационной стойкости (5~500Hz/5Grms).
• Материалы: Титановый сплав, нержавеющая сталь, антикоррозионное покрытие.
• Заявления: Бортовая электроника, радар, металлургическое оборудование, полярные научные исследования.

4. Наножидкостные / двухфазные потоковые водоохлаждающие пластинки с высокой эффективностью рассеивания тепла

• Технологии: охлаждающая жидкость, допированная наночастицами (Cu/Al2O3) или рабочей жидкостью с фазовым изменением (фторуглеродная жидкость).
• ПроизводительностьТеплопроводность увеличилась в 2-3 раза, теплораспределяющая способность удвоилась.
• ЗаявленияМРТ, суперкомпьютеры, мощные лазеры.

5Гибкие/ультратонкие пластинки для охлаждения водой для носимых и высокоточных медицинских изделий

• Структура: встроенные в ткань микропроточные каналы, тонкопленочные металлические (толщина < 1 мм).
• ХарактеристикиСгибаемый, сверхтонкий, тихий.
• Заявления: VR/AR гарнитуры, медицинские имплантаты, гибкие экраны.

III. Основные производственные процессы (специальные процессы)

• Сварка с перемешиванием на трение (FSW): Без сварки, высокая прочность, отличная герметичность, подходящая для больших размеров и условий высокого давления.
• Вакуумная сварка: гладкие каналы потока, низкое тепловое сопротивление, идеально подходит для микроканалов и сложных конструкций.
• 3D печать (SLM): Топологически оптимизированные каналы потока с 30% более высокой эффективностью, используемые для индивидуальных аэрокосмических деталей.
• Скивинг / гравировка: высокая плотность плавников для максимальной площади теплообмена, применяется к холодной пластине чипа AI.

IV. Типичные сценарии применения (особые области)

• ИИ и суперкомпьютеры: Прямое охлаждение контактных кластеров обучения GPU, подавление горячих точек и обеспечение полной частоты работы.
• Новые энергетические автомобили: 800В электрические приводы, модули карбида кремния, флеш-зарядка батареи термоуправление.
• Медицинское оборудование: Усилители градиента МРТ, детекторы КТ с точностью контроля температуры ± 0,5°C.
• Лазеры и оптоэлектроника: высокопроизводительные волоконно-полупроводниковые лазеры, стабилизирующие длину волны и выходную мощность.
• Военные и аэрокосмические: Радар, системы наведения ракет, спутниковые полезные нагрузки, отличающиеся стойкостью к вибрациям, радиационной стойкостью и легкой конструкцией.
• Специальная промышленность: металлургия, преобразователи ветровой энергии, преобразователи для хранения энергии, пылеустойчивые и нефтяные.

V. Основные отличия от стандартных пластин охлаждения водой

VI. Резюме
