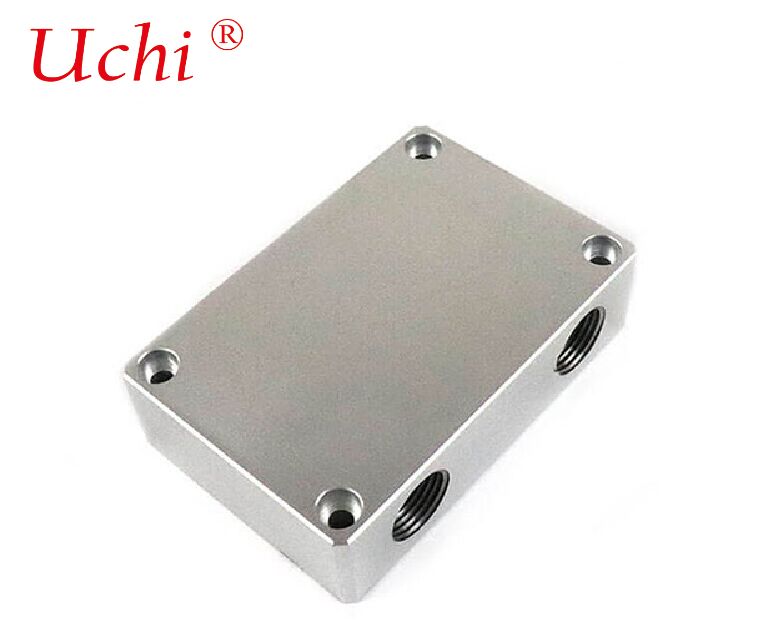

Теплообменник жидкость охлажденная холодная плита

Параметры продукции холодной пластины с жидкостным охлаждением на теплообменнике

Материал: AL 1100

Размер: 5х7х3 см

Вес: 0,15 кг

Технология: охлаждение Fsw

Особенности: высокая способность охлаждения и быстрое охлаждение

Обработка поверхности: очистка масла, очистка и пассивация

Сила теплопроводности: 260 Вт

Теплообменник на холодной пластине с жидкостным охлаждением

I. Основной принцип работы

1. Теплопроводность и поглощение тепла



   Металлическая основа холодной плиты плотно прикреплена к теплогенерирующим устройствам, таким как процессоры, графические процессоры и IGBT.обеспечивает эффективную передачу тепла в холодную пластину.

2. Конвективная передача тепла



   Охладитель (вода, раствор гликола, диэлектрическая жидкость и т. д.) течет через точно разработанные внутренние каналы, поглощая тепло из основной пластины посредством принудительной конвекции.

3. Транспорт тепла



   Нагретая охлаждающая жидкость выходит из холодной плиты, выделяет тепло в внешний CDU (распределительный блок охлаждения) или радиатор и после охлаждения переходит в циркуляцию.


II. Основная структура и типы

1. Основные материалы

• Медь (Cu): чрезвычайно высокая теплопроводность (~ 400 Вт/мк), оптимальная производительность рассеивания тепла, широко используется для высокопроизводительных чипов.
• Алюминий (Al): Низкая стоимость, легкий вес, обычно используется в силовых батареях и промышленном оборудовании.

2. Внутренние структуры каналов

Пластина для охлаждения жидкости трубки в пластине

• Структура: швы, обработанные в металлической основной пластине, с встроенными и герметически сварными медными трубками.
• Особенности: зрелый производственный процесс, высокая устойчивость к давлению, умеренная стоимость.

Тип сложенный / сложенный (сварный)

• Структура: сложные потоковые каналы, измельченные в основной пластинке, затем запечатанные и сварные крышкой.
• Особенности: гибкая конструкция канала, большая площадь теплообмена, низкое тепловое сопротивление.

Тип микроканалов

• Структура: Ультратонкие каналы потока (ширина ≤ 1 мм), обеспечивающие чрезвычайно высокую удельную площадь поверхности.
• Особенности: Сверхвысокая теплоотдача (тепловой поток более 500 Вт/см2), высокое падение давления, строгие требования к чистоте охлаждающей жидкости.

Тип упругих и скошенных плавников

• Структура: Интегрированные иглообразные или тонкие структуры плавников, образованные непосредственно из основной пластины.
• Особенности: отсутствие теплового сопротивления, вызванного сваркой, сильная турбулентность, высокая эффективность теплораспределения.

III. Ключевые параметры производительности

• Тепловое сопротивление (Rth): Основной показатель эффективности, обычно00,02 ~ 0,1 °C/W; более низкое значение означает лучшую теплораспределение.
• Способность рассеивания тепла: Одно холодное блюдо может вместить500 Вт ~ 2000 Вт +власть.
• Падение давления (ΔP): сопротивление потоку охлаждающей жидкости, влияющее на расход энергии насоса.
• Рабочее давление: Стандартное номинальное давление2 ~ 5 бар, давление на взрыв в целом≥ 8 бар.

IV. Основные области применения

• Центры обработки данных / Высокопроизводительные вычисления (HPC): охлаждение для серверов ИИ GPU и процессоров, поддерживающих высокую плотность вычислительной мощности.
• Новые энергетические автомобили: Термоуправление батареями питания, рассеивание тепла для IGBT контроллеров двигателей.
• Промышленное и медицинское оборудование: лазеры, инверторы мощности, медицинские изобразительные устройства.
• Аэрокосмическая: высоконадежное рассеивание тепла для радиолокационных систем, спутниковых полезных нагрузок и т.д.

V. Основные преимущества

• Высокая эффективность рассеивания тепла: 10 ~ 25 раз больше мощности воздушного охлаждения.
• Низкий уровень шума и экономия энергии: без шума высокоскоростного вентилятора; система PUE может быть уменьшена до уровня ниже 1.1.
• Точный контроль температуры: Небольшие колебания температуры, увеличение срока службы электронных компонентов.
• Компактный размер: меньший объем, чем воздушно-охлаждаемые теплоотводы, подходящие для высокоинтегрированного оборудования.

VI. Отличие от традиционных теплообменников

• Холодная плита для охлаждения жидкостью: поглощает тепло с одной стороны, в основном используется дляохлаждение на уровне устройства / чипапри непосредственном контакте с источниками тепла.
• Пластинчатый теплообменник (PHE): выполняет теплообмен с обеих сторон, используется длятеплопередача жидкости на жидкость / жидкости на газ на уровне системы(например, внутри ХДС).
