Силовые жидкостные охлаждающие пластины имеют три основных требования: отличное рассеивание тепла
Подробная информация о продукте:
| Место происхождения: | Дунгуань, Гуандун, Китай |
| Фирменное наименование: | Uchi |
| Сертификация: | SMC |
| Номер модели: | Радиатор |
Оплата и доставка Условия:
| Количество мин заказа: | 100 шт. |
|---|---|
| Цена: | 1300-1500 dollars |
| Время доставки: | Не ограничен |
| Условия оплаты: | T/T, PayPal, Western Union, MoneyGram |
| Поставка способности: | 50000000ПК в месяц |
|
Подробная информация |
|||
| Тип крепления: | Крепление винтами или клеем | Шум: | 17 дБА |
|---|---|---|---|
| Тепловая мощность рассеивания: | 2000 Вт | IP-рейтинг: | IP65 |
| Тип охлаждающей жидкости: | Раствор этиленгликоля или силиконовое масло. | Размер упаковочной коробки: | 42,5*33*18 СМ |
| Входное напряжение: | 24 В постоянного тока | Входной диаметр: | 1/4 дюймов или подгонянный |
| Отделка поверхности: | Никелированный или голый металл | Совместимость: | Подходит для процессоров, графических процессоров, силовой электроники. |
| Выделить: | теплоотвод пластины жидкостного охлаждения,силовая пластина жидкостного охлаждения,жидкостная охлаждающая плита с тремя ядрами |
||
Характер продукции

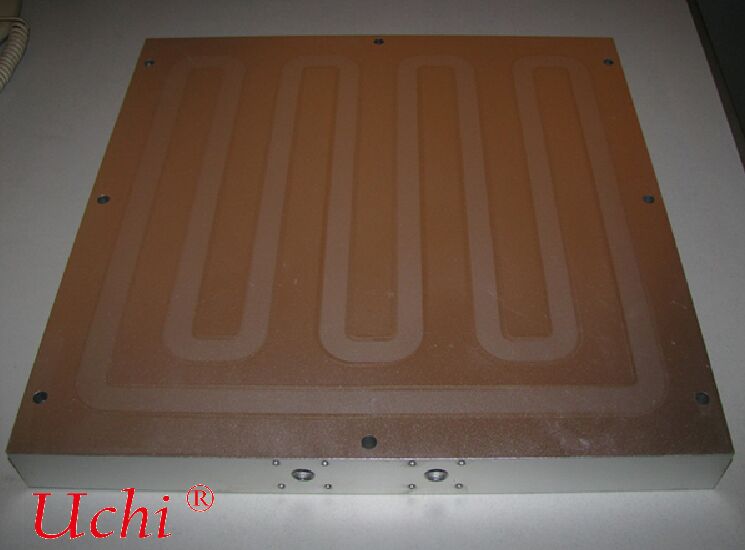

Пластина жидкостного охлаждения для силовых устройств
Пластина жидкостного охлаждения для силовых устройств — это высокомощный радиатор жидкостного охлаждения, специально разработанный для силового электронного оборудования. В основном используется в таких областях, как фотоэлектрические инверторы, преобразователи ветровой энергии, SVG, высоковольтные инверторы, преобразователи энергии для хранения PCS и высоковольтное силовое передающее и трансформаторное оборудование.
Она отличается высоким сопротивлением давлению, высокой пропускной способностью по току, высокой надежностью, длительным сроком службы и коррозионной стойкостью, относясь к компонентам водяного охлаждения промышленного/силового класса.
I. Типичное применение оборудования
- Фотоэлектрические инверторы / центральные инверторы
- Преобразователи ветровой энергии, полномощные преобразователи
- Преобразователи энергии для хранения (PCS)
- Высоковольтные инверторы, передающие устройства
- Статические генераторы реактивной мощности (SVG)
- Гибкие высоковольтные постоянного тока (MMC), преобразовательные вентили
- Высокомощные выпрямительные источники питания, источники питания для гальваники/электролиза
- Зарядные станции, силовые блоки сверхбыстрых зарядных модулей
Основные цели теплоотвода: IGBT, силовые модули SiC, диоды, реакторы, силовые резисторы и т. д.
II. Основные конструктивные особенности
-
Высокая мощность и высокая плотность теплового потокаМощность одного модуля часто составляет от десятков кВт до сотен кВт при высокой плотности теплового потока, что требует низкого сопротивления потоку и высокой эффективности теплообмена.
-
Высокое сопротивление давлению и защита от утечекСиловое оборудование работает непрерывно в течение длительного времени, требуя сопротивления водяному давлению 3–10 бар.Должно пройти испытание на герметичность масс-спектрометром гелия с почти нулевой утечкой.
-
Разумная конструкция каналов потокаОбщепринятые конструкции:
- Однослойные / двухслойные змеевидные каналы потока
- Многоветвевые параллельные каналы потока
- Турбулизаторы / штыревые ребра для усиления теплопередачи
Обеспечивает равномерность температуры и предотвращает локальные перегревы, вызывающие отказ оборудования.
-
Выбор материалов и защита от коррозииОсновные материалы: алюминиевый сплав 5052 / 3003 / 6061Для плохой воды, прибрежных или химических сред поверхностная обработка включает:
- Анодирование
- Электрофорезное покрытие
- Внутреннее антикоррозионное покрытие
Предотвращает образование накипи, коррозию и утечку воды.
-
Структурная прочность и виброустойчивостьТолстая опорная плита и конструкция с усилителями для предотвращения деформации при вибрации, транспортировке и длительной эксплуатации силового оборудования.
III. Основные производственные процессы
-
Пластина жидкостного охлаждения с встраиваемыми трубкамиМедные / алюминиевые трубки, встраиваемые в алюминиевые пластиныНизкая стоимость, зрелость и стабильностьПодходит для обычного силового оборудования с низкой и средней мощностью
-
Пластина жидкостного охлаждения с вакуумной пайкойМногослойные пластины и каналы потока, сформированные пайкойСильный теплообмен, хорошая плоскостностьПодходит для высокомощных модулей IGBT / SiC
-
Пластина жидкостного охлаждения, сваренная методом фрикционной сваркиБольшой размер, высокая надежностьПодходит для высокомощного ветрового и фотоэлектрического оборудования
-
Интегрированный тип с фрезеровкой / механической обработкойВысокая прочность, гибкая конструкция каналов потокаВ основном используется для охлаждения силовых шкафов по индивидуальному заказу
IV. Ключевые показатели производительности (общие для энергетической отрасли)
- Рабочее давление: 3–6 бар
- Давление разрыва: ≥ 9 бар
- Стандарт обнаружения утечек: скорость утечки гелия ≤ 1 × 10⁻⁸ Па·м³/с
- Термостойкость: -40℃ ~ 120℃
- Плоскостность поверхности: ≤ 0,1 мм (для монтажа силового модуля)
- Шероховатость: Ra ≤ 1,6–3,2
- Входные и выходные порты: резьба G1/4, G3/8, G1/2 или быстроразъемные соединения
V. Отличия от стандартных пластин жидкостного охлаждения
- Срок службы: 20 лет непрерывной эксплуатации, не для краткосрочного оборудования
- Окружающая среда: высокая температура, высокая влажность, пыль, прибрежные соляные брызги
- Безопасность: утечка жидкости напрямую вызывает короткое замыкание высокого напряжения, отказы и отключения электроэнергии, что требует чрезвычайно высокой надежности
- Обслуживание: конструкция с низким уровнем обслуживания или не требующая обслуживания
VI. Краткое резюме
Пластина жидкостного охлаждения для силовых устройств — это «специальная опорная пластина для теплоотвода» для силового электронного оборудования.
Ее основные требования можно обобщить в трех пунктах: сильный теплоотвод, отсутствие утечек жидкости и длительный срок службы.
-
Сильный теплоотвод – Основное:Низкое термическое сопротивление, высокая эффективность, отсутствие перегревовОптимизированная конструкция каналов потока максимизирует площадь теплообмена и минимизирует термическое сопротивление, обеспечивая непрерывное охлаждение под полной нагрузкой для высокомощных модулей IGBT/SiC.Отличная равномерность температуры устраняет локальные перегревы, предотвращая снижение мощности или отказ компонентов.Разумное сопротивление потоку соответствует рабочим условиям системного водяного насоса, обеспечивая стабильную эффективность теплоотвода при высоких расходах.
-
Отсутствие утечек жидкости – Основное:Надежное уплотнение, нулевая утечкаПрименяются высокопрочные процессы сварки, такие как вакуумная пайка или сварка трением, для формирования интегрированной монолитной конструкции.Непрерывные сварные швы без холодных стыков или пор обеспечивают высокое сопротивление давлению и устойчивость к усталостному растрескиванию при длительной эксплуатации.100% испытание на герметичность масс-спектрометром гелия проводится перед поставкой, строго контролируя скорость утечки для предотвращения коротких замыканий и выгорания силового оборудования, вызванных утечкой жидкости.
-
Длительный срок службы – Основное:Долговечность, высокая надежностьМатериалы устойчивы к коррозии и образованию накипи, адаптированы к промышленным, энергетическим и автомобильным условиям качества воды.Высокая структурная прочность обеспечивает устойчивость к вибрации и ударам, поддерживая непрерывную длительную эксплуатацию.Отличная устойчивость к циклам высоких и низких температур и термической усталости, с расчетным сроком службы, соответствующим 10–20-летней долгосрочной эксплуатации силового оборудования.
