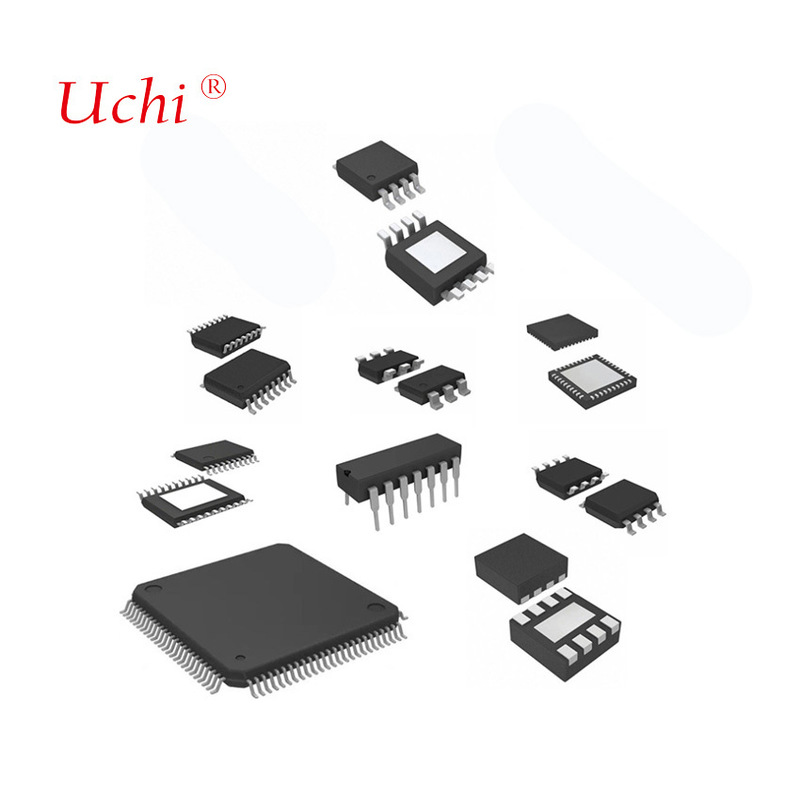

120V Boot, 4A Peak, High FrequencyHigh-side And Low-side Driver Integrated Circuit IC Chip
Подробная информация о продукте:
| Место происхождения: | Dongguan China |
| Фирменное наименование: | UCHI |
| Сертификация: | Completed |
| Номер модели: | SGM48211 |
Оплата и доставка Условия:
| Количество мин заказа: | 1000 шт |
|---|---|
| Цена: | Подлежит переговорам |
| Упаковывая детали: | Стандартный |
| Время доставки: | 3 недели |
| Условия оплаты: | T/T, Western Union |
| Поставка способности: | 5000 шт |
|
Подробная информация |
|||
| Диапазон напряжения питания, VDD(1), VHB - VHS: | -0,3V до 20V | Входные напряжения на LI и HI, VLI, VHI: | от -10 В до 20 В |
|---|---|---|---|
| Выходное напряжение LO, VLO: | -0.3V к VDD + 0.3V | Выходное напряжение HO, VHO: | VHS - 0,3В до VHB +0,3В |
| Напряжение HS, постоянный ток VHS: | от -1 В до 115 В | Повторяющийся импульс < 100 нс: | -(24В - ВДД) до 115В |
| Напряжение HB, VHB: | от -0,3 В до 120 В | СОИК-8, θJA: | 104,9℃/Вт |
| СОИК-8, θJB: | 50,7℃/Вт | СОИК-8, θJC: | 49,4℃/Вт |
| ТЕМПЕРАТУРА СОЕДИНЕНИЯ: | +150℃ | Диапазон температуры хранения: | от -65 до +150 ℃ |
| Температура руководства (паять, 10s): | +260℃ | HBM: | 2000В |
| CDM: | 1000 В. | ||
| Выделить: | 120V boot integrated circuit IC chip,4A peak high-side low-side driver,high power MOSFET driver IC |
||
Характер продукции
Загрузка 120 В, пиковый ток 4 А, высокочастотная микросхема интегральной схемы драйвера верхней и нижней стороны
SGM48211 представляет собой полумостовой драйвер МОП-транзистора с пиковым выходным током источника и стока 4 А, что позволяет управлять МОП-транзисторами большой мощности с минимальными потерями переключения. Два канала верхнего и нижнего плеча полностью независимы с задержкой 3 нс (ТИП), согласованной между включением и выключением друг друга.
Максимальное выдерживаемое напряжение входного каскада SGM48211 составляет 20В. Благодаря способности входного каскада выдерживать напряжение -10 В постоянного тока драйвер имеет повышенную надежность и может быть напрямую подключен к импульсным трансформаторам без использования выпрямительных диодов. Благодаря широкому входному гистерезису устройство может принимать аналоговые или цифровые сигналы ШИМ с улучшенной помехозащищенностью. Загрузочный диод на 120 В встроен внутри, чтобы сэкономить внешний диод и уменьшить размеры печатной платы.
Блокировка при пониженном напряжении (UVLO) встроена как в драйверы верхнего, так и нижнего плеча. Выход каждого канала устанавливается на низкий уровень, если соответствующее управляющее напряжение падает ниже указанного порога.
SGM48211 доступен в зеленых корпусах SOIC-8, SOIC-8 (открытая площадка) и TDFN-4×4-8AL.
Максимальное выдерживаемое напряжение входного каскада SGM48211 составляет 20В. Благодаря способности входного каскада выдерживать напряжение -10 В постоянного тока драйвер имеет повышенную надежность и может быть напрямую подключен к импульсным трансформаторам без использования выпрямительных диодов. Благодаря широкому входному гистерезису устройство может принимать аналоговые или цифровые сигналы ШИМ с улучшенной помехозащищенностью. Загрузочный диод на 120 В встроен внутри, чтобы сэкономить внешний диод и уменьшить размеры печатной платы.
Блокировка при пониженном напряжении (UVLO) встроена как в драйверы верхнего, так и нижнего плеча. Выход каждого канала устанавливается на низкий уровень, если соответствующее управляющее напряжение падает ниже указанного порога.
SGM48211 доступен в зеленых корпусах SOIC-8, SOIC-8 (открытая площадка) и TDFN-4×4-8AL.
Ключевые особенности
● Широкий рабочий диапазон: от 8 В до 17 В.
● Управление двумя N-MOSFET, сконфигурированными по схеме полумост.
● Максимальное напряжение блокировки: 120 В постоянного тока.
● Встроенный внутренний диод начальной загрузки для экономии средств.
● Пиковые токи стока и источника 4 А.
● Допуск входных контактов от -10 В до 20 В.
● Входы, совместимые с COMS/TTL.
● Время нарастания 6,5 нс (ТИП) и время спада 4,5 нс (ТИП) при нагрузке 1000 пФ.
● Время задержки распространения: 31 нс (тип.)
● Согласование задержки: 3 нс (ТИП.)
● Функции UVLO для драйверов верхней и нижней стороны.
● Диапазон температур рабочего перехода от -40℃ до +140℃.
● Доступны в зеленых корпусах SOIC-8, SOIC-8 (открытая площадка) и TDFN-4×4-8AL.
Приложения
Преобразователи мощности в системах с напряжением 48 В или ниже, используемых в телекоммуникациях, системах передачи данных, портативных накопителях и т. д.
Полумостовые, полномостовые, двухтактные, синхронные понижающие и прямые преобразователи
Синхронные выпрямители
Усилители звука класса D
Полумостовые, полномостовые, двухтактные, синхронные понижающие и прямые преобразователи
Синхронные выпрямители
Усилители звука класса D
Типичное применение
Рекомендуется, чтобы значение емкости бутстреп-конденсатора не превышало 1 мкФ, чтобы предотвратить чрезмерный переходный ток пробоя бутстреп-диода при зарядке бутстреп-конденсатора.
Если QG силового транзистора особенно велик и требуется емкость более 1 мкФ, рекомендуется подключить резистор непосредственно к выводу HB последовательно с бутстреп-конденсатором, чтобы уменьшить переходный ток. Рекомендуется использовать последовательный резистор сопротивлением от 1 до 2 Ом. Важно отметить, что это последовательное сопротивление также увеличивает общее сопротивление включения.
Если невозможно увеличить последовательный резистор, рекомендуется добавить внешний диод Шоттки между выводами VDD и HB параллельно внутреннему диоду, чтобы разделить переходный ток и уменьшить влияние переходного тока на корпус диода. Диод Шоттки, такой как S115FP, следует выбирать, когда VF ≤ 0,8 В при 100 мА.
Чем больше di/dt, тем больше отрицательное напряжение на выводе HS. Добавление резистора RHS может ограничить пик отрицательного напряжения. Если отрицательное напряжение невозможно подавить с помощью внешнего RHS, рекомендуется добавить диод Шоттки между HS и VSS для ограничения отрицательного напряжения. Подключите диод между выводами HSpin и VSS напрямую, как показано на рисунке 1. Его минимальное напряжение блокировки должно быть больше, чем максимальное положительное напряжение полумоста.
Конфигурации выводов
Контакт Описание
Руководство по выбору продукта
Рекомендуется, чтобы значение емкости бутстреп-конденсатора не превышало 1 мкФ, чтобы предотвратить чрезмерный переходный ток пробоя бутстреп-диода при зарядке бутстреп-конденсатора.
Если QG силового транзистора особенно велик и требуется емкость более 1 мкФ, рекомендуется подключить резистор непосредственно к выводу HB последовательно с бутстреп-конденсатором, чтобы уменьшить переходный ток. Рекомендуется использовать последовательный резистор сопротивлением от 1 до 2 Ом. Важно отметить, что это последовательное сопротивление также увеличивает общее сопротивление включения.
Если невозможно увеличить последовательный резистор, рекомендуется добавить внешний диод Шоттки между выводами VDD и HB параллельно внутреннему диоду, чтобы разделить переходный ток и уменьшить влияние переходного тока на корпус диода. Диод Шоттки, такой как S115FP, следует выбирать, когда VF ≤ 0,8 В при 100 мА.
Чем больше di/dt, тем больше отрицательное напряжение на выводе HS. Добавление резистора RHS может ограничить пик отрицательного напряжения. Если отрицательное напряжение невозможно подавить с помощью внешнего RHS, рекомендуется добавить диод Шоттки между HS и VSS для ограничения отрицательного напряжения. Подключите диод между выводами HSpin и VSS напрямую, как показано на рисунке 1. Его минимальное напряжение блокировки должно быть больше, чем максимальное положительное напряжение полумоста.
Конфигурации выводов
Контакт Описание
Руководство по выбору продукта
| Номер детали |
Число
из
Каналы
|
Выходной пик
Текущий
(А)
|
Вкк
(В)
|
Рост
Время
(нс)
|
Падать
Время
(нс)
|
Низкая логика
Входное напряжение
(В)
|
Логика высокая
Входное напряжение
(В)
|
Вход
Гистерезис
(В)
|
Тип ICC
(мА)
|
Упаковка
|
Функции |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
SGM48005
|
1 |
12 сентября
|
3 ~ 15
|
2,9
|
3.6
|
1.2 | 2.4 | 0,12 | 1 |
ЦСОП-14
|
Нулевой выброс, большой поворотный драйвер SiC и IGBT с прецизионной двойной цепью генерации питания
|
|
SGM48010
|
1 |
8/12
|
4,5 ~ 20
|
10 | 10 | 0,9 | 2,5 | 0,45 | 0,13 |
ТДФН-2×2-6Л
|
Одноканальный высокоскоростной драйвер затвора нижней стороны
|
|
SGM48013C
|
1 |
13 августа
|
4,5 ~ 20
|
7 | 8 | 0,7 | 2,5 | 0,45 | 0,09 |
СОТ-23-5
|
Одноканальный высокоскоростной драйвер затвора нижней стороны
|
|
SGM48017C
|
1 |
13 августа
|
4,5 ~ 20
|
7 | 8 | 0,7 | 2,5 | 0,45 | 0,09 |
СОТ-23-5
|
Одноканальный высокоскоростной драйвер затвора нижней стороны
|
|
SGM48018C
|
1 |
13 августа
|
4,5 ~ 20
|
7 | 8 | 0,7 | 2,5 | 0,45 | 0,09 |
СОТ-23-5
|
Одноканальный высокоскоростной драйвер затвора нижней стороны
|
|
SGM48019C
|
1 |
13 августа
|
4,5 ~ 20
|
7 | 8 | 0,7 | 2,5 | 0,45 | 0,09 | СОТ-23-5 |
Одноканальный высокоскоростной драйвер затвора нижней стороны
|
|
SGM48209
|
2 |
4/5
|
8 ~ 17
|
6,5 | 4,5 | 1,5 | 2.25 | 0,7 | 0,13 |
СОИК-8,ТДФН-4×4-8АЛ
|
Загрузка 120 В, пиковый ток 4 А, высокочастотный драйвер верхнего и нижнего плеча
|
|
SGM48211
|
2 |
4/5
|
8 ~ 17
|
6,5 | 4,5 | 1,5 | 2.25 | 0,7 | 0,13 |
SOIC-8,SOIC-8 (открытая площадка),TDFN-4×4-8AL
|
Загрузка 120 В, пиковый ток 4 А, высокочастотный драйвер верхнего и нижнего плеча
|
|
SGM48510
|
1 |
11/6
|
4,5 ~ 24
|
4 | 4 |
1.3†
|
2.1†
|
0,8 | 0,5 |
ТДФН-2×2-8АЛ,СОИК-8
|
Высокоскоростной драйвер MOSFET нижней стороны 11 А
|
|
SGM48520
|
1 |
6/4
|
4,75 ~ 5,25
|
0,55 | 0,48 | 0,055 |
ВЛЦСП-0,88×1,28-6Б,ТДФН-2×2-6АЛ
|
5 В низкочастотный GaN-драйвер и драйвер MOSFET
|
|||
|
SGM48521
|
1 |
7/6
|
4,5 ~ 5,5
|
0,5 | 0,46 |
1,4†
|
2.15†
|
0,75 | 0,075 |
ВЛЦСП-0,88×1,28-6Б,ТДФН-2×2-6АЛ
|
5 В низкочастотный GaN-драйвер и драйвер MOSFET
|
|
SGM48521Q
|
1 |
7/6
|
4,5 ~ 5,5
|
0,5 |
0,46 |
1,4†
|
2.15†
|
0,75 |
0,075††
|
ВЛЦСП-0,88×1,28-6Б,ТДФН-2×2-6ДЛ
|
Автомобильная промышленность, драйвер GaN нижнего плеча 5 В и драйвер MOSFET
|
|
SGM48522
|
2 |
7/6
|
4,5 ~ 5,5
|
0,75
|
0,56 |
1,4†
|
2.1†
|
0,7 | 0,1 |
ТКФН-2×2-10БЛ
|
Двухканальный драйвер GaN и MOSFET с низким напряжением 5 В
|
|
SGM48522Q
|
2 | 7/6 |
4,5 ~ 5,5
|
0,72
|
0,57 |
1,4†
|
2.1†
|
0,7 | 0,05 |
ТКФН-2×2-10АЛ
|
Автомобильный двухканальный драйвер GaN нижнего плеча 5 В и драйвер MOSFET
|
|
SGM48523
|
2 |
5
|
4,5 ~ 18
|
8 | 8 |
1.2†
|
2†
|
0,8 | 0,036 |
SOIC-8, MSOP-8 (открытая площадка), TDFN-3×3-8L
|
Двухканальный высокоскоростной драйвер затвора нижней стороны
|
|
SGM48523C
|
2 |
5
|
8,5 ~ 18
|
7 | 7 |
1.2†
|
2.1† | 0,9 | 0,075 |
SOIC-8, MSOP-8 (открытая площадка), TDFN-3×3-8L
|
Двухканальный высокоскоростной драйвер затвора нижней стороны
|
|
SGM48524A
|
2 |
5
|
4,5 ~ 18 | 8 | 8 |
1.2†
|
2† | 0,8 | 0,038 |
SOIC-8, MSOP-8 (открытая площадка), TDFN-3×3-8L
|
Двухканальный высокоскоростной драйвер затвора нижней стороны
|
Примечания: † Типичные значения при 25 ℃.
†† Максимальное значение
Интегральные схемы (ИС) служат основой современной электроники, предлагая небольшой размер, низкое энергопотребление, высокую производительность и высокую надежность. Они широко используются в бытовой электронике, промышленности, средствах связи, автомобильной электронике, медицинском оборудовании и аэрокосмических/оборонных системах.
Uchi Electronics предлагает высокопроизводительные решения для обработки аналоговых и смешанных сигналов для промышленной автоматизации, новой энергетики, автомобилестроения, связи, вычислений, бытовой электроники и медицинского оборудования.
Это решение демонстрирует применение емкостных датчиков уровня на интегральных схемах. Для помощи в выборе подходящего продукта обратитесь в нашу службу технической поддержки.
