Подробная информация о продукте:

Место происхождения: Dongguan China
Фирменное наименование: UCHI
Сертификация: Completed
Номер модели: СГМ2034

Оплата и доставка Условия:

Количество мин заказа: 1000 шт
Цена: Подлежит переговорам
Упаковывая детали: Стандартный
Время доставки: 3 недели
Условия оплаты: T/T, Western Union
Поставка способности: 5000 шт
Лучшая цена контакт

Подробная информация
В к GND: -0.3V к 8V ВЫХОД на землю: -0.3V к 6V
СОТ-23-3, θJA: 283℃/Вт СОТ-89-3, θJA: 101℃/Вт
ТЕМПЕРАТУРА СОЕДИНЕНИЯ: +150℃ Диапазон температуры хранения: от -65 до +150 ℃
Температура руководства (паять, 10s): +260℃ HBM: 8000 В
мм: 400 В. CDM: 1000 В.
Выделить:

Регулятор напряжения LDO низкой мощности

,

Ультранизкоточный регулятор CMOS

,

Регулятор напряжения LDO с низким уровнем шума

Характер продукции

Высокая точность, низкий уровень шума, низкая мощность LDO 1μA Ультранизкое потребление тока и низкий отказ регулировщик напряжения CMOS
SGM2034 представляет собой сверхнизкое потребление тока, низкое напряжение выхода и высокоточное линейное регулировщик.Он способен подавать 250mA выходного тока с потреблением тока только 1μA (TYP).Типичное выходное напряжение составляет всего 70 мВ при 100 мА- диапазон рабочего входного напряжения составляет от 1,7 до 7,5 В, а фиксированное выходное напряжение - 1,2 В, 1,8 В, 2,5 В, 2,8 В, 3,0 В, 3,3 В, 3,6 В,3.8V, 4.0V, 4.5V и 5.0V.Другие характеристики включают ограничение тока короткого замыкания и защиту от теплового отключения.SGM2034 доступен в зеленых пакетах SOT-23-3 и SOT-89-3.Он работает в диапазоне температуры работы от -40°C до +85°C.
Ключевые особенности

● Диапазон рабочего входного напряжения: от 1,7 до 7,5 В
● Фиксированные выходы 1,2 В, 1,8 В, 2,5 В, 2,8 В, 3,0 В, 3,3 В,3.6V, 3.8V, 4.0V, 4.5V и 5.0V
● Выходной ток 250mA
● Точность высокого выходного напряжения: ±1,2% при +25°C
● Ультранизкий тихий ток: 1μA (TYP)
● Низкое выходное напряжение: 70mV (TYP) при 100mA
● Низкий ток обратной утечки:0.4μA (TYP) при VOUT > VIN
● Ограничение тока и теплозащита
● диапазон температуры работы от -40°C до +85°C

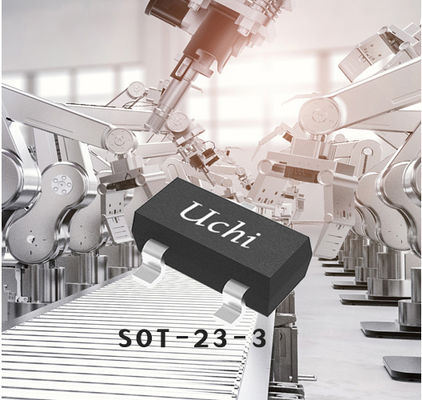

● Доступно в зеленых пакетах SOT-23-3 и SOT-89-3

Заявления
Устройство для ношения
Умный телефон
Переносное оборудование
Типичное применение

Высокая точность, низкий уровень шума, низкая мощность LDO 1μA Ультранизкое потребление тока и низкий отказ регулировщик напряжения CMOS 0
Конфигурации пин
Высокая точность, низкий уровень шума, низкая мощность LDO 1μA Ультранизкое потребление тока и низкий отказ регулировщик напряжения CMOS 1
Описание пин

Высокая точность, низкий уровень шума, низкая мощность LDO 1μA Ультранизкое потребление тока и низкий отказ регулировщик напряжения CMOS 2
Руководство по выбору продукта
Номер части
VOUT (V)
ИНО автомобиля
(V)
Выпуск
Текущий
(mA)
Выход из школы
Напряжение
(mV)
Наземный ток
(Без нагрузки)
(μA)
Выходное напряжение
Шум
(μVRMS)
PSRR
@ 1 кГц
(dB)
Пакет
 Особенности
SGM2013
1.2,1.5,1.8,2.5,2.8,3.0,3.3
2.5 ~ 5.5
300
270
 100 140 72
SOT-89-3
Низкая мощность, низкий уровень шума, 3-терминальный LDO
SGM2019
1.2,1.5,1.8,2.5,2.6,2.8,2.85,3.0,3.3"Адж"
2.5 ~ 5.5
300
270
 100 30 74
SOT-23-5,SC70-5
Низкая мощность, низкий шум, высокая PSRR LDO
SGM2021
0.9,1.2,1.3,1.5,1.8,2.1,2.5,2.8,3.0,3.3Пять.0
2.5 ~ 5.5
300
270
 120 140 71
SOT-23-3
 Низкая мощность, низкий уровень шума, 3-терминальный LDO
SGM2028
1.8,2.8,3.0,3.3"Адж"
2.5 ~ 5.5
 500
270
 115 30 73
SOT-23-5
500mA, низкая мощность, низкий шум, высокая PSRR LDO
SGM2031
1.2,1.5,1.8,2.5,2.6,2.8,2.85,3.0,3.3
2.5 ~ 5.5
 250
230
 95 140 72
UTDFN-1×1-4L
Мини-пакет, низкая мощность, высокая PSRR LDO
SGM2032
0.9,1.3,2.1,2.7,2.9,3.1,3.2,3.6,4.2,5.0"Адж"
2.5 ~ 5.5
 300
270
 120 30 75
SOT-23-5,SC70-5
Низкая мощность, низкий шум, высокая PSRR LDO
SGM2033
1.2,1.8,2.5,2.8,2.85,2.9,2.95,3.0,3.3,4.2,5.0"Адж"
1.8 ~ 5.5
 250
62
 13.5 20 94
SOT-23-5, UTDFN-1×1-4AL
Ультра низкий уровень шума, высокий PSRR
SGM2034
1.2,1.8,2.5,2.8,3.0,3.3,3.6,3.7,3.8,4.0,4.5,5.0
1.7 ~ 5.5
 250
75 @ 100 мА
 1
27
SOT-23-3, SOT-89-3
Ультранизкое потребление тока, низкое отказ от работы
SGM2035C
1.8,2.8,3.0,3.3"Адж"
 2.5 ~ 5.5 500
250
 115 30 73
TDFN-2×2-6L, UTDFN-1.6×1.6-6L
500mA, мини-пакет, низкая мощность, низкий уровень шума, высокая PSRR LDO
SGM2035S
1.0,1.1,1.2,1.5,1.8,2.5,2.8,3.0,3.3"Адж"
1.6 ~ 5.5
 500
275
 30 60 76
UTDFN-1.6×1.6-6L,TDFN-2×2-6L
500mA, низкий отказ, низкая мощность, RF линейный регулятор
SGM2036
0.8,0.9,1.0,1.05,1.1,1.2,1.3,1.35,1.5,1.8,1.85,2.1,2.2,2.3,2.5,2.6,2.7,2.8,...Адж.
1.6 ~ 5.5
 300
165
 20 30 70
UTDFN-1×1-4L, SOT-23-5, SC70-5
Мини-пакет, низкий IQ., Низкий уровень шума, высокий уровень PSRR
SGM2036S
0.75,0.8,0.9,1.0,1.05,1.1,1.2,1.3,1.35,1.5,1.6,1.8,1.85,2.1,2.5,2.8,2.9,3.0,...Адж.
1.6 ~ 5.5
 300 190 30 13 86
XTDFN-1×1-4L, SOT-23-5, SC70-5
300mA, низкая мощность и низкий отказ RF линейный регулятор
SGM2037
0.8,0.9,1.0,1.05,1.1,1.15,1.2,1.25,1.3,1.5,1.8,2.5,2.8,3.0,3.3,3.6"Адж"
0.8 ~ 5.5
 500
120
 37 25 71
SOT-23-5, SOT-23-6, UTDFN-1.2×1.2-6L
Низкий уровень шума, очень низкий уровень отказов
SGM2037H
А.д.
0.8 ~ 5.5
 500
120
 37 25 71
XTDFN-1.2×1.2-6L
500mA, низкий уровень шума, очень низкий уровень отключения
SGM2038
0.8,0.9,1.0,1.05,1.1,1.15,1.2,1.25,1.3,1.5,1.8,2.5,2.8,3.0,3.3,3.6
0.8 ~ 5.5
 500
120
 37 25 71
UTDFN-1.2×1.2-4L
Низкий уровень шума, очень низкий уровень отказов
SGM2039
0.8,0.9,1.0,1.05,1.1,1.2,1.8,2.5,2.8,3.0,3.3,4.2"Адж"
1.8 ~ 5.5
 1000 88 55 11 88
XTDFN-1.6×1.2-8L
Быстрая временная реакция, 1А, низкий уровень шума, низкое напряжение, низкий уровень отключения
SGM2040
1.2,1.5,1.8,2.5,2.8,3.0,3.3,3.6,4.0,4.2,5.0
1.7 ~ 7.5
 250
60 @ 100 мА
 1
27
SOT-23-5, UTDFN-1×1-4AL
Ультранизкое потребление тока, низкое отказ от работы

Интегрированные схемы (ИК) служат основой современной электроники, предлагая небольшие размеры, низкое потребление энергии, высокую производительность и высокую надежность.Они широко используются в потребительской электронике, промышленные приложения, связи, автомобильная электроника, медицинское оборудование и системы аэрокосмической и оборонной промышленности.
Высокая точность, низкий уровень шума, низкая мощность LDO 1μA Ультранизкое потребление тока и низкий отказ регулировщик напряжения CMOS 3
Uchi Electronics предоставляет высокопроизводительные аналоговые и смешанные решения обработки сигналов для промышленной автоматизации, новой энергетики, автомобилестроения, связи, вычислений,Приложения для потребительской электроники и медицинского оборудования.
Высокая точность, низкий уровень шума, низкая мощность LDO 1μA Ультранизкое потребление тока и низкий отказ регулировщик напряжения CMOS 4
Это решение демонстрирует применение интегральных схем в смартфонах и планшетах.
