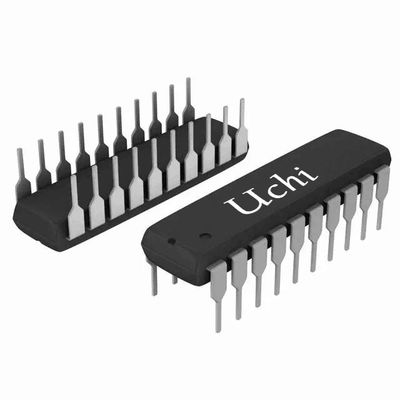

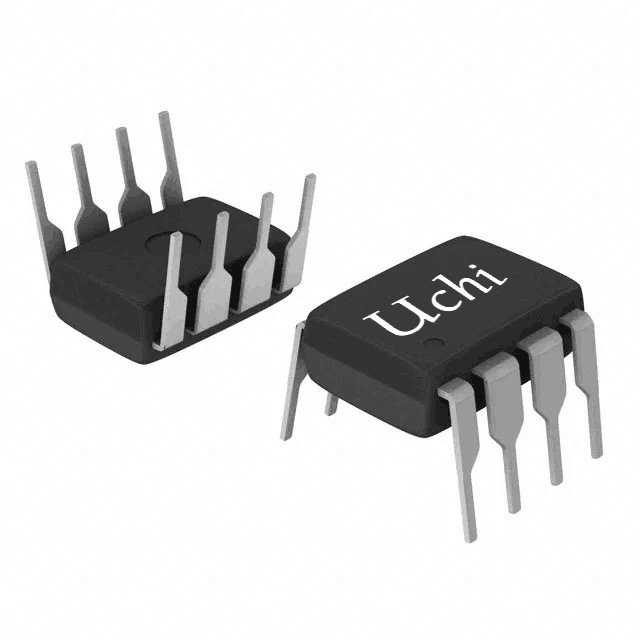

Сброс ИС: недорогая схема контроля микропроцессора
Подробная информация о продукте:
| Место происхождения: | Dongguan China |
| Фирменное наименование: | UCHI |
| Сертификация: | Completed |
| Номер модели: | СГМ708 |
Оплата и доставка Условия:
| Количество мин заказа: | 1000 шт |
|---|---|
| Цена: | Подлежит переговорам |
| Упаковывая детали: | Стандартный |
| Время доставки: | 3 недели |
| Условия оплаты: | T/T, Western Union |
| Поставка способности: | 5000 шт |
|
Подробная информация |
|||
| Напряжение на клеммах (относительно GND) VCC: | от -0,3 В до 6,0 В | Все остальные входы: | -0.3V к (VCC + 0.3V) |
|---|---|---|---|
| Течение входного сигнала, VCC: | 20 мА | GND: | 20 мА |
| Выходной ток (все выходы): | 20 мА | Диапазон рабочей температуры: | -40 до +85°C |
| ТЕМПЕРАТУРА СОЕДИНЕНИЯ: | +150℃ | Диапазон температуры хранения: | от -65 до +150 ℃ |
| Температура руководства (паять, 10s): | +260℃ | HBM: | 4000V |
| мм: | 300 В. | ||
| Выделить: | Недорогие ИС сброса,Схема контроля микропроцессора,Силовой MOSFET с гарантией |
||
Характер продукции
Микросхема контроля напряжения сброса, недорогая, для микропроцессоров
SGM708 - это интегрированное устройство контроля микропроцессора. По сравнению с конструкцией, использующей одну микросхему или дискретные компоненты, эта интегрированная конструкция имеет преимущество в улучшении стабильности и точности системы. SGM708 может быть сброшен при включении питания, выключении питания или даже при понижении напряжения. Когда VCC составляет всего 1 В, выход сброса все еще может работать. И он также имеет функцию ручного сброса (MR) низкого уровня. SGM708 обеспечивает детектор порога 1,25 В. Когда питание выходит из строя, батарея разряжена или необходимо контролировать дополнительный источник питания, этот детектор может помочь. SGM708 доступен в зеленом корпусе SOIC-8. Он работает в диапазоне температур окружающей среды от -40℃ до +85℃.
Основные характеристики
● Прецизионный монитор напряжения питания
4,65 В для SGM708-L
4,40 В для SGM708-M
4,0 В для SGM708-J
3,08 В для SGM708-T
2,93 В для SGM708-S
2,63 В для SGM708-R
● Двойные выходы сброса: активный высокий/активный низкий
● Гарантированный RESET действителен при VCC = 1 В
● Ширина импульса сброса: 200 мс (ТИП)
● Защита от дребезга, совместимая с TTL/CMOS
● Вход ручного сброса
● Детектор порога 1,25 В для предупреждения о сбое питания или низком заряде батареи
● Рабочий диапазон температур от -40℃ до +85℃
● Доступен в зеленом корпусе SOIC-8
Применения
Микропроцессорные системы
Компьютеры
Автомобильное оборудование
Контроллеры
Интеллектуальные приборы
Критический контроль питания μP
Компьютеры
Автомобильное оборудование
Контроллеры
Интеллектуальные приборы
Критический контроль питания μP
Типичное применение
Конфигурации выводов
Описание выводов
Руководство по выбору продукта
Конфигурации выводов
Описание выводов
Руководство по выбору продукта
| Номер детали |
Питание
Ток
(μA)
|
Ручной
Сброс
|
VCC (В) |
Сброс
Порог
(В)
|
Задержка VCC до сброса
(μs)
Активный сброс
|
Период ожидания
(мс)
Выход сброса
|
Корпус
|
Особенности
|
SGM708 |
|---|---|---|---|---|---|---|---|---|---|
| 20 | 240 | 1,65~6,5 | 4,63,3,08,2,93,2,63 | 200 | Активный низкий/высокий (Push-Pull) |
SOT-23-5
|
6 выбираемых порогов, вход ручного сброса с защитой от дребезга, двойные выходы сброса
|
SGM800
|
|
| 3 | Нет | 1,7~5,5 | 4,63,3,08,2,93,2,63 | 80 | Программируемый |
Активный низкий (с открытым стоком)
|
UTDFN-1.45×1-6AL
|
Регулируемое время задержки, вход ручного сброса, низкий ток покоя
|
SGM809
|
| 3 | Нет | 1,7~5,5 | 4,63,3,08,2,93,2,63 | 80 | Программируемый |
Активный низкий (с открытым стоком)
|
UTQFN-1.6×1.6-12AL
|
Программируемое время ожидания сброса, низкий ток покоя, малый корпус
|
SGM803
|
| 13 | Да | 1,7~5,5 | 4,63,3,08,2,93,2,63 | 20 | 240 | Активный высокий (Push-Pull) |
UTDFN-1.45×1-6AL
|
5 выбираемых порогов, низкое энергопотребление
|
SGM811B
|
| 0,3 | Нет | 1,7~5,5 | 4,63,3,08,2,93,2,63 | 110 | 240 | Активный высокий (Push-Pull) |
UTDFN-1.45×1-6AL
|
5 выбираемых порогов, низкое энергопотребление
|
SGM811
|
| 3 | Нет | 1,7~5,5 | 4,63,3,08,2,93,2,63 | 80 | Программируемый |
Активный низкий (с открытым стоком)
|
UTQFN-1.6×1.6-12AL
|
Регулируемое время задержки, вход ручного сброса, низкий ток покоя
|
SGM809 |
| 13 | Да | 1,7~5,5 | 4,63,3,08,2,93,2,63 | 20 | 240 | Активный высокий (Push-Pull) | UTQFN-1.6×1.6-12AL | 5 выбираемых порогов, низкое энергопотребление |
SGM811B
|
| 0,3 | Нет | 1,7~5,5 | 4,63,3,08,2,93,2,63 | 110 | 240 | Активный высокий (Push-Pull) | UTQFN-1.6×1.6-12AL | 5 выбираемых порогов, низкое энергопотребление |
SGM811
|
| 13 | Да | 1,7~5,5 | 4,63,3,08,2,93,2,63 | 20 | 240 | Активный высокий (Push-Pull) | UTQFN-1.6×1.6-12AL | 5 выбираемых порогов, низкое энергопотребление |
SGM811B
|
| 0,3 | Нет | 1,7~5,5 | 4,63,3,08,2,93,2,63 | 110 | 240 | Активный высокий (Push-Pull) | UTQFN-1.6×1.6-12AL | 5 выбираемых порогов, низкое энергопотребление |
SGM811
|
| 13 | Да | 1,65~6,5 | 4,63,3,08,2,93,2,63 | 20 | 240 | Активный высокий (Push-Pull) | UTQFN-1.6×1.6-12AL | 7 выбираемых порогов, низкое энергопотребление |
SGM811B
|
| 0,5 | Да | 1,65~6,5 | 4,63,3,08,2,93,2,63 | 84 | 200 | Активный низкий/высокий (Push-Pull) | UTQFN-1.6×1.6-12AL | 3 выбираемых порога, вход ручного сброса, низкое энергопотребление |
SGM814
|
| 0,6,0,7 | Да | 1,65~6,5 | 4,63,3,08,2,93,2,63 | 100 | 200 | Активный низкий/высокий (Push-Pull) | UTQFN-1.6×1.6-12AL | 3 выбираемых порога, вход ручного сброса, низкое энергопотребление |
SGM812
|
| 13 | Да | 1,65~6,5 | 4,63,3,08,2,93,2,63 | 20 | 240 | Активный высокий (Push-Pull) | UTQFN-1.6×1.6-12AL | 7 выбираемых порогов, низкое энергопотребление |
SGM812B
|
| 0,5 | Да | 1,65~6,5 | 4,63,3,08,2,93,2,63 | 84 | 200 | Активный низкий/высокий (Push-Pull) | UTQFN-1.6×1.6-12AL | 3 выбираемых порога, вход ручного сброса, низкое энергопотребление |
SGM814
|
| 1,6 | Да | 1,65~6,5 | 1,6,3,3 | 50 | 140 | Активный низкий (с открытым стоком) | UTDFN-1.45×1-6AL | 2 выбираемых порога, сторожевой таймер, вход ручного сброса, низкое энергопотребление |
SGM815
|
| 1,6 | Да | 1,65~6,5 | 1,6,3,3 | 50 | 140 | Активный низкий (с открытым стоком) | UTDFN-1.45×1-6AL | 2 выбираемых порога, сторожевой таймер, вход ручного сброса, низкое энергопотребление |
SGM818
|
| 1 | Нет | 1,7~5,5 | 1,2~5,0 (с шагом 0,1 В) | 37 | 0,8,51,208,409 | Активный низкий/высокий (с открытым стоком) |
SOT-23-3
|
Регулируемое время задержки, 4 периода ожидания сброса, низкое энергопотребление |
SGM825
|
| 0,5 | Да | 1,65~6,5 | 4,63,3,08,2,93,2,63 | 84 | 200 | Активный низкий/высокий (Push-Pull) |
SOT-23-5
|
Регулируемое время задержки, вход ручного сброса, низкий ток покоя |
SGM829
|
| 0,6 | Да | 1,65~6,5 | 0,9~5,0/Рег. (до 0,4) | 85 | Программируемый | Активный низкий (с открытым стоком) | UTDFN-1.45×1-6AL | Регулируемое время задержки, вход ручного сброса, низкий ток покоя |
SGM851
|
| 0,6 | Да | 1,65~6,5 | 0,9~5,0/Рег. (до 0,4) | 28 | Программируемый | Активный низкий (с открытым стоком) | UTDFN-1.45×1-6AL | Регулируемое время задержки, вход ручного сброса, низкий ток покоя |
SGM851
|
| 0,1,0,05 | Нет | 1,7~5,5 | 0 с, 7,5 с, 12,5 с | 12 500 | Активный высокий (Push-Pull) | UTDFN-1.45×1-6AL |
Низкое энергопотребление, контроллер кнопок с настраиваемой задержкой
|
SGM853
|
|
| 0,3 | Нет | 1,7~5,5 | 8 с | 12 500 | Активный высокий (Push-Pull) | UTQFN-1.6×1.6-12AL |
Низкое энергопотребление, двойной детектор напряжения
|
Интегральные схемы (ИС) служат основой современной электроники, предлагая небольшие размеры, низкое энергопотребление, высокую производительность и высокую надежность. Они широко используются в бытовой электронике, промышленных приложениях, средствах связи, автомобильной электронике, медицинском оборудовании и аэрокосмических/оборонных системах.
|
Это решение демонстрирует применение интегральных схем в ноутбуках и настольных компьютерах. Для получения помощи в выборе подходящего продукта, пожалуйста, свяжитесь с нашей службой технической поддержки.
