Система управления питанием IC 5A,5V электронный предохранитель (eFuse) с тепловым отключением
Подробная информация о продукте:
| Место происхождения: | Dongguan China |
| Фирменное наименование: | UCHI |
| Сертификация: | Completed |
| Номер модели: | СГМ2529 |
Оплата и доставка Условия:
| Количество мин заказа: | 1000 шт |
|---|---|
| Цена: | Подлежит переговорам |
| Упаковывая детали: | Стандартный |
| Время доставки: | 3 недели |
| Условия оплаты: | T/T, Western Union |
| Поставка способности: | 5000 шт |
|
Подробная информация |
|||
| Устойчивое состояние: | от -0,3 В до 18 В | Переходный процесс (100 мс): | от -0,6 В до 25 В |
|---|---|---|---|
| VCC, SOURCE, ILIMIT к GND: | -0.3V к 25V | dV/dt, РАЗРЕШЕНИЕ/ОШИБКА на GND: | от -0,3 В до 5,5 В |
| ТДФН-3×3-10Л, θJA: | 90℃/Вт | ТДФН-3×3-10Л, θJB: | 54℃/Вт |
| ТДФН-3×3-10Л, θJC: | 52℃/Вт | ТЕМПЕРАТУРА СОЕДИНЕНИЯ: | +150℃ |
| Диапазон температуры хранения: | от -65 до +150 ℃ | Температура руководства (паять, 10s): | +260℃ |
| HBM: | 2000В | CDM: | 1000 В. |
| Выделить: | 5А электронный защитный интерфейс,IC управления питанием 5 В,тепловое отключение eFuse IC |
||
Характер продукции
Система управления питанием IC 5A,5V электронный предохранитель (eFuse) с тепловым отключением
SGM2529 представляет собой компактный электронный предохранитель (eFuse) с полным набором защитных функций.TheSGM2529 обеспечивает превосходную точность, что делает его очень подходящим для многих приложений защиты системы.Он обеспечивает точную защиту от перенапряжения (OV) и замыкания низкого напряжения (UVLO), которые обеспечивают строгий надзор за напряжением шины и исключают необходимость в схемах контроля.Защита от перенапряжения (OV) зажимает выход eFuse на фиксированном уровне во время перенапряжений входного напряжения.Во время входного напряжения преходящегоЕсли временная продолжительность остается длинной, накопленное тепло вызовет отключение eFusothermal.Есть варианты отключения и автоматического восстановления.SGM2529 доступен в зеленой упаковке TDFN-3×3-10L.
Ключевые особенности
● 5В электронный предохранитель с напряжением до 30В
● Чрезвычайно низкий RDS ((ON) для интегрального переключателя защиты: 26mΩ (TYP)
● 3-государственный ENABLE/FAULT Pin, двунаправленный интерфейс
● Время мягкого запуска
● Программируемый лимит тока до 5А
● Опции теплового отключения:
️ SGM2529A: Тепловое отключение с помощью VCLAMP
SGM2529B: Термическая автоматическая ретрия с помощью VCLAMP
СГМ2529C: Тепловое отключение без VCLAMP
● Неисправность выхода для теплового отключения
● Точное блокирование при низком напряжении
● Точное зажимное устройство для перенапряжения (SGM2529A и SGM2529B)
● Доступен в зеленой упаковке TDFN-3×3-10L
Заявления
Жесткие диски
PCIE SSD
Управление питанием материнской платы
PCIE SSD
Управление питанием материнской платы

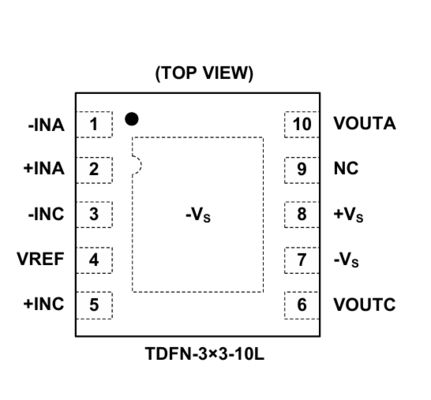

Конфигурации пин
Описание пин
Руководство по выбору продукта
|
Переключатели
по
Пакет
|
Номер части |
Непрерывный
Выходной ток
Макс (mA)
|
Спокойный
Текущий
(μA)
|
ИНО автомобиля
Минуты
(V)
|
ИНО автомобиля
Макс
(V)
|
Включить
Логика
|
Отключение
Текущий
(μA)
|
Текущий
Ограничение
(mA)
|
Мягко...
Начинать.
|
Вина
Флаг
|
Пакет
|
Особенности |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM25117A |
17000
|
250
|
0.5 |
14
|
Активный высокий | < 2 |
Да, да.
|
Нет, нет.
|
TDFN-3×3-12AL
|
Ультранизкий RВключеноПродвинутое управление нагрузкой Управляемый переключатель нагрузки
|
|
| 1 |
SGM2521
|
2000
|
170 |
4.5
|
24 | Активный высокий |
< 1.4
|
Программируемый (260 ~ 2000) |
Да, да.
|
Да, да.
|
SOIC-8,TDFN-2×3-8BL
|
24В, 2А, автоматически восстанавливающийся программируемый переключатель ограничения тока
|
| 1 | SGM2522 |
2000
|
170 |
4.5
|
24 |
Активный высокий
|
< 1.4
|
Программируемый (260 ~ 2000)
|
Да, да.
|
Да, да.
|
SOIC-8,TDFN-2×3-8BL
|
24В, 2А, отключенный программируемый переключатель ограничения тока
|
| 1 |
SGM2523A
|
1600
|
150
|
2.6 | 22 |
Активный высокий
|
< 2 |
Программируемый (100~1600)
|
Да, да.
|
Да, да.
|
SOT-23-6
|
22В, 1.6А, автоматически восстанавливающийся программируемый переключатель ограничения тока
|
| 1 |
SGM2523B
|
1600
|
150
|
2.6 | 22 |
Активный высокий
|
< 2 |
Программируемый (100~1600)
|
Да, да.
|
Да, да.
|
SOT-23-6
|
22 В, 1,6 А, отключенный программируемый переключатель ограничения тока
|
| 1 |
SGM2523C/D
|
1200 |
150
|
2.6 | 22 |
Активный высокий
|
< 2 |
Программируемый (100~1600)
|
Да, да.
|
Да, да.
|
SOT-23-6
|
Программируемый переключатель ограничения тока
|
| 1 |
SGM2528
|
5000
|
110
|
9 | 18 |
Активный высокий
|
48 |
Программируемый (1500 ~ 5000)
|
Да, да.
|
Да, да.
|
TDFN-3×3-10L
|
5А, 12В электронный предохранитель (eFuse) с тепловым отключением
|
| 1 |
SGM2529
|
5000
|
102
|
Активный высокий
|
47 |
Программируемый (1500 ~ 5000)
|
Да, да.
|
Да, да.
|
TDFN-3×3-10L
|
5А, 5В электронный предохранитель (eFuse) с тепловым отключением
|
||
| 1 |
SGM2531C
|
3000
|
170
|
4
|
22 |
Активный высокий
|
< 2.5
|
Программируемый (100~3000)
|
Да, да.
|
Да, да.
|
SOIC-8 (Exposed Pad),TDFN-2×3-8BL
|
Программируемый переключатель ограничения тока
|
| 1 |
SGM2531D
|
3000
|
170
|
4
|
22
|
Активный высокий
|
< 2.5
|
Программируемый (100~3000)
|
Да, да.
|
Да, да.
|
SOIC-8 (Exposed Pad),TDFN-2×3-8BL
|
Программируемый переключатель ограничения тока
|
| 1 |
SGM2535
|
5300
|
133
|
2.7
|
18
|
Активный высокий
|
3.9
|
Программируемый (600 ~ 5300)
|
Да, да.
|
Да, да.
|
TQFN-3×4-20L
|
2.7V-18V eFuse с истинным обратным блокированием и многократным режимом защиты
|
| 1 |
SGM2536
|
5500
|
132
|
2.7
|
23
|
Активный высокий
|
< 10 |
Программируемый (500 ~ 6000)
|
Да, да.
|
Нет, нет.
|
TQFN-2×2-10L
|
5.5А, 23,7 мΩЭлектронный предохранитель, поддерживающий двунаправленную проводность тока
|
| 1 | SGM2537A |
4000
|
148 |
2.7
|
18 |
Активное низкое (-xRN) Активное высокое (другое)
|
< 70 (-xRN)
< 5 (другие)
|
Программируемый (500~4000)
|
Да, да.
|
Нет (-xRD)
Да (другое)
|
TDFN-2×2-8AL
|
4А, 35мΩeFuse с выбираемой функцией сцепления сверхнапряжения
|
| 1 |
SGM2538
|
5000
|
210
|
4.5
|
14
|
Активный высокий
|
<3.5
|
Программируемый (1000 ~ 5000)
|
Да, да.
|
Нет, нет.
|
TDFN-3×3-10AL
|
Электронные предохранители 5V/12V (eFuses) с функцией OVP и блокирующим управлением FET
|
| 1 |
SGM2539
|
5000
|
75 | 2.5 | 20 |
Активное низкое
|
< 2
|
Да, да.
|
Нет, нет.
|
WLCSP-2.56×1.54-15B
|
Высокое напряжение, USB PD переключатель питания
|
|
| 2 |
SGM2540
|
2000/1500
|
88
|
2.5 | 20 |
Никаких
|
Да, да.
|
Нет, нет.
|
UTDFN-2×2-8AL
|
Автономный выбор источников зарядки 20 В и комбинация переключателей питания OTG
|
||
| 1 |
SGM2551A/C
|
1500 | 71 | 2.5 | 5.5 |
Активный высокий
|
< 2.5
|
Программируемый (100~1700)
|
Да, да.
|
Нет, нет.
|
TDFN-2×2-6L, SOT-23-5
|
1.5А, регулируемый предел тока, мягкий старт, крошечный пакет
|
| 1 |
SGM2554A
|
1100
|
19
|
2.2
|
5.5
|
Активный высокий
|
< 1
|
1850
|
Да, да.
|
Нет, нет.
|
SOT-23-5
|
1.1A Выходное токовое напряжение, 1,85A фиксированный лимит тока, низкая мощность
|
| 1 |
SGM2554B
|
1100
|
19
|
2.2
|
5.5
|
Никаких
|
NA
|
1750 |
Да, да.
|
Нет, нет.
|
SOT-23-5
|
1.1A Выходное течение, 1,75A Фиксированный предел тока, низкая мощность
|
| 2 |
SGM2558A
|
600/CH
|
28 |
2.7
|
5.5
|
Активный высокий
|
< 1
|
1100 |
Да, да.
|
Да, да.
|
SOIC-8,TDFN-3×3-8L
|
600mA выходный ток, 1.1A фиксированный лимит тока, двойные каналы
|
Uchi Electronics предоставляет высокопроизводительные аналоговые и смешанные решения обработки сигналов для промышленной автоматизации, новой энергетики, автомобилестроения, связи, вычислений,Приложения для потребительской электроники и медицинского оборудования.
Это решение демонстрирует применение интегральных схем в серверных системах.
