Микросхема ИС для питания AMOLED дисплея с тремя выходами
Подробная информация о продукте:
| Место происхождения: | Dongguan China |
| Фирменное наименование: | UCHI |
| Сертификация: | Completed |
| Номер модели: | SGM3836A |
Оплата и доставка Условия:
| Количество мин заказа: | 1000 шт |
|---|---|
| Цена: | Подлежит переговорам |
| Упаковывая детали: | Стандартный |
| Время доставки: | 3 недели |
| Условия оплаты: | T/T, Western Union |
| Поставка способности: | 5000 шт |
|
Подробная информация |
|||
| Напряжения: | -0.3V к 6V | SW3, VO3 Напряжения: | от -0,3 В до 10 В |
|---|---|---|---|
| Напряжение VO2: | от -6,5 В до 0,3 В | SW2 Напряжение: | от -6,5 В до 5,5 В |
| ТКФН-3×3-16Л, θJA: | 45℃/Вт | ТЕМПЕРАТУРА СОЕДИНЕНИЯ: | +150℃ |
| Диапазон температуры хранения: | от -65 до +150 ℃ | Температура руководства (паять, 10s): | +260℃ |
| HBM: | 3000 В. | CDM: | 1000 В. |
| Выделить: | Микросхема ИС для AMOLED дисплея с тремя выходами,Микросхема ИС мощного полевого транзистора,Микросхема ИС для питания |
||
Характер продукции
● Диапазон входного напряжения от 2,9 до 4,5 В
● Синхронный преобразователь ускорения (ELVDD)
Включает в себя выходное напряжение от 4,6 до 5,0 В.
Включает в себя:
Пин для обнаружения выходного напряжения для компенсации потерь пути (FBS)
● Синхронный инвертирующий преобразователь Buck-Boost ((ELVSS)
️ -5,4V до -1,4V Выходное напряжение со ступенями 100mV
-2,5 В. Выходное напряжение по умолчанию 1,2% Точность -2,5 В.
● Комбинированный выходный ток ELVDD и ELVSS
До 800mA при 4,6V/-2,5V (VIN = 3,1V)
До 780mA при 4,6V/-2,7V (VIN = 3,1V)
До 750mA при 4,6V/-3,0V (VIN = 3,1V)
До 630mA при 4,6V/-4,0V (VIN = 3,1V)
До 510mA при 4,6V/-5,4V (VIN = 3,1V)
● Синхронный преобразователь ускорения (AVDD)
Выходное напряжение от 5,8 до 7,9 В с 300 мВ шагом
По умолчанию выходное напряжение 6,1 В
1 процента точности
● Двусторонняя изоляция VIN и VOUT
● Защита от короткого замыкания (SCP)
● Защита от перегрузки
● Тепловое отключение
● Задержка запуска VELVSS: 10 мс.
● Время обнаружения короткого замыкания и OLP: 1 мс

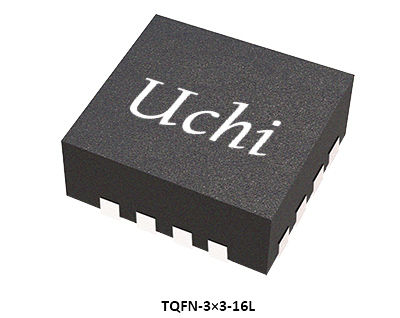

● Доступен в зеленой упаковке TQFN-3×3-16L
Активные матричные OLED-дисплеи

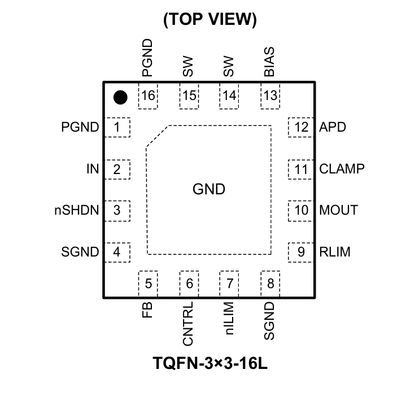

Конфигурации пин
Описание пин
Руководство по выбору продукта
| Номер части |
EL Выходный ток
Макс
(mA)
|
ИНО автомобиля
Минуты
(V)
|
ИНО автомобиля
Макс
(V)
|
Выпуск
Номер канала
(V)
|
Контроль
Интерфейс
|
Выходы
|
Пакет
|
Особенности |
|---|---|---|---|---|---|---|---|---|
|
SGM38042B
|
100
|
2.7 | 5.5 | 3 |
1 проволока
|
AVDD/ELVDD/ELVSS
|
WLCSP-1.51×2.10-15B
|
SIMO, тройной выход, для носимых устройств
|
|
SGM38045
|
70 | 2.7 | 4.8 | 3 |
1 проволока
|
AVDD/ELVDD/ELVSS
|
WLCSP-1.2×2.4-17B
|
Без индуктора, с тройным выходом, для носимых устройств
|
|
SGM38046
|
90 | 2.7 | 5.5 | 3 |
1 проволока
|
AVDD/ELVDD/ELVSS
|
WLCSP-2×2-16B
|
Трехразовый выход, для носимых устройств
|
|
SGM3851A
|
400 | 2.9 | 4.5 | 3 |
1 проволока
|
AVDD/ELVDD/ELVSS
|
TQFN-3×3-16L
|
Трехразовый выход, для смартфонов
|
|
SGM3836A
|
600 | 2.9 | 4.5 | 3 |
1 проволока
|
AVDD/ELVDD/ELVSS
|
TQFN-3×3-16L
|
Трехразовый выход, для смартфонов
|
|
SGM3837
|
600 | 2.9 | 5 | 3 |
1 проволока
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.0×2.0-25B
|
Трехразовый выход, для смартфонов
|
|
SGM3838
|
700 | 2.5 | 4.8 | 3 |
1 проволока
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.5×2.5-36B
|
Трехразовый выход, для смартфонов и ПАД
|
|
SGM3839
|
1200 | 2.5 | 4.8 | 3 |
1 проволока
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.90×2.96-49B
|
Трехразовый выход, для смартфонов и ПАД
|
|
SGM3842
|
1000 | 2.9 | 4.8 | 4 |
1 проволока
|
В случае, если установка не соответствует требованиям, указанным в пункте 6.2.3.
|
WLCSP-2.5×2.9-42B
|
Четыре выхода, для смартфонов и ПАД с тандемным дисплеем AMOLED
|
|
SGM3843
|
1200 | 2.9 | 5 | 6 |
Я...2В
|
В случае, если в соответствии с настоящим пунктом не применяется действие, указанное в пункте 1 настоящего пункта не применяется.
|
WLCSP-3.3×3.3-64B
|
Шесть выходов для смартфонов и ПАД
|
|
SGM3843A
|
1200 | 2.9 | 5 | 6 |
1 проволока
|
В случае, если в соответствии с настоящим пунктом не применяется действие, указанное в пункте 1 настоящего пункта не применяется.
|
WLCSP-3.3×3.3-64B
|
Шесть выходов для смартфонов и ПАД
|
|
SGM3840
|
1000 | 2.5 | 4.8 | 3 |
1 проволока
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.37×2.37-36B
|
Трехразовый выход, для смартфонов и ПАД
|
|
SGM3837S
|
800 | 2.5 | 5 | 3 |
1 проволока
|
AVDD/ELVDD/ELVSS
|
WLCSP-2×2-25B-A
|
Трехразовый выход, для смартфонов и ПАД
|
Это решение демонстрирует применение интегральных схем в смартфонах и планшетах.
