Управление батареей IC высокое входное напряжение,3A одноклеточное зарядное устройство с управлением путями питания NVDC
Подробная информация о продукте:
| Место происхождения: | Dongguan China |
| Фирменное наименование: | UCHI |
| Сертификация: | Completed |
| Номер модели: | SGM41519 |
Оплата и доставка Условия:
| Количество мин заказа: | 1000 шт |
|---|---|
| Цена: | Подлежит переговорам |
| Упаковывая детали: | Стандартный |
| Время доставки: | 3 недели |
| Условия оплаты: | T/T, Western Union |
| Поставка способности: | 5000 шт |
|
Подробная информация |
|||
| VAC, VBUS (преобразователь не переключается): | от -2 В до 22 В (1) | BTST, PMID (преобразователь не переключается): | от -0,3 В до 22 В |
|---|---|---|---|
| SW: | от -2 В до 16 В | SW (пик при длительности 10 нс): | от -3 В до 16 В |
| BTST к SW: | -0.3V к 6V | ПСЕЛ, PMID_GD: | -0.3V к 6V |
| Выходной ток STAT: | 6mA | nINT: | 6mA |

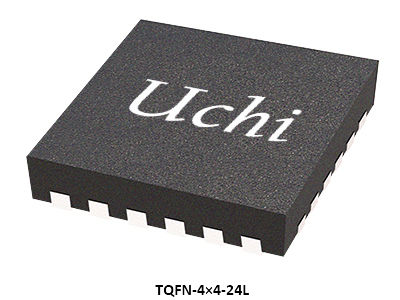

| TQFN-4×4-24L, θJA: | 36℃/Вт | ТЕМПЕРАТУРА СОЕДИНЕНИЯ: | +150℃ |
| Диапазон температуры хранения: | от -65 до +150 ℃ | Температура руководства (паять, 10s): | +260℃ |
| HBM: | 5000V | CDM: | 1000 В. |
| Выделить: | IC управления батареей высокого входного напряжения,3А IC для зарядки батареи с одной ячейкой,IC управления путями питания NVDC |
||
Характер продукции
Микросхемы управления батареями с высоким входным напряжением, одноэлементное зарядное устройство 3A с управлением энергопотоком NVDC
SGM41519 - это устройство для зарядки батарей и управления энергопотоком системы со встроенным преобразователем и силовыми ключами для использования с одноэлементными литий-ионными или литий-полимерными батареями. Это высокоинтегрированное устройство на 3 А способно быстро заряжать и поддерживает широкий диапазон входного напряжения, подходящий для смартфонов, планшетов и портативных систем. Программирование I2C делает его очень гибким решением для питания и зарядки.
Устройство включает в себя четыре основных силовых ключа: входной обратный блокирующий полевой транзистор (RBFET, Q1), силовой полевой транзистор верхнего плеча для режима понижения или повышения (HSFET, Q2), силовой полевой транзистор нижнего плеча для режима понижения или повышения (LSFET, Q3) и полевой транзистор батареи, который управляет взаимосвязью системы и батареи (BATFET, Q4). Также интегрирован диод подкачки для управления затвором верхнего плеча. Внутренний путь питания имеет очень низкое сопротивление, что сокращает время зарядки и максимизирует эффективность разряда батареи. Кроме того, регулирование входного напряжения и тока обеспечивает максимальную подачу мощности зарядки к батарее с различными типами входных источников.
Поддерживается широкий спектр входных источников, включая стандартные USB-хосты, порты зарядки и высоковольтные адаптеры, совместимые с USB. Предел входного тока по умолчанию выбирается автоматически на основе встроенного интерфейса USB. Этот предел определяется схемой обнаружения в системе (например, USB PHY). SGM41519 соответствует спецификациям питания USB 2.0 и USB 3.0 с регулированием входного тока и напряжения.
SGM41519 способен повышать напряжение батареи для подачи 5,15 В (регулируемое 4,85 В/5 В/5,15 В/5,3 В) на PMID. Режим повышения используется для зарядки другой батареи под управлением PMID_GD. Контакт PMID_GD используется для управления внешним P-MOSFET для отключения выхода повышения PMID от подключенных аксессуаров.
Напряжение системы регулируется немного выше напряжения батареи схемой управления энергопотоком и поддерживается выше программируемого минимального напряжения системы (по умолчанию 3,5 В). Поэтому питание системы поддерживается, даже если батарея полностью разряжена или извлечена. Также включена функция динамического управления питанием (DPM), которая автоматически снижает ток зарядки, если достигнут предел входного тока или напряжения. Если нагрузка системы продолжает увеличиваться после снижения тока зарядки до нуля, управление энергопотоком обеспечивает дефицит от батареи, разряжая батарею в систему до тех пор, пока не будет удовлетворена потребность системы в питании. Это называется дополнительным режимом, который предотвращает перегрузку входного источника.
Запуск и завершение цикла зарядки могут быть выполнены без программного управления. Определенное напряжение батареи используется для принятия решения о начале фазы зарядки в одной из трех фаз цикла зарядки: предварительная подготовка, постоянный ток или постоянное напряжение. Когда ток зарядки падает ниже заданного предела, а напряжение батареи превышает порог перезарядки, функция зарядного устройства автоматически завершит и завершит цикл зарядки. Если напряжение заряженной батареи падает ниже порога перезарядки, зарядное устройство начинает другой цикл зарядки.
В SGM41519 предусмотрено несколько функций безопасности, таких как защита от перенапряжения и перегрузки по току, контроль температуры батареи, время безопасности зарядки, тепловое отключение и блокировка пониженного напряжения на входе (UVLO). Контакт TS подключен к термистору NTC для контроля температуры батареи и защиты в режимах зарядки и повышения в соответствии с профилем JEITA. Это устройство также имеет тепловую регулировку, при которой ток зарядки уменьшается, если температура перехода превышает 80℃ или 120℃ (выбирается).
Состояние зарядки сообщается через выход STAT и биты неисправностей/состояния. Отрицательный импульс отправляется на контакт nINT выхода, как только возникает неисправность, чтобы уведомить хост. Управление сбросом BATFET обеспечивается контактом nQON для выхода из режима транспортировки или для полного сброса системы. SGM41519 доступен в зеленом корпусе TQFN-4×4-24L.
Устройство включает в себя четыре основных силовых ключа: входной обратный блокирующий полевой транзистор (RBFET, Q1), силовой полевой транзистор верхнего плеча для режима понижения или повышения (HSFET, Q2), силовой полевой транзистор нижнего плеча для режима понижения или повышения (LSFET, Q3) и полевой транзистор батареи, который управляет взаимосвязью системы и батареи (BATFET, Q4). Также интегрирован диод подкачки для управления затвором верхнего плеча. Внутренний путь питания имеет очень низкое сопротивление, что сокращает время зарядки и максимизирует эффективность разряда батареи. Кроме того, регулирование входного напряжения и тока обеспечивает максимальную подачу мощности зарядки к батарее с различными типами входных источников.
Поддерживается широкий спектр входных источников, включая стандартные USB-хосты, порты зарядки и высоковольтные адаптеры, совместимые с USB. Предел входного тока по умолчанию выбирается автоматически на основе встроенного интерфейса USB. Этот предел определяется схемой обнаружения в системе (например, USB PHY). SGM41519 соответствует спецификациям питания USB 2.0 и USB 3.0 с регулированием входного тока и напряжения.
SGM41519 способен повышать напряжение батареи для подачи 5,15 В (регулируемое 4,85 В/5 В/5,15 В/5,3 В) на PMID. Режим повышения используется для зарядки другой батареи под управлением PMID_GD. Контакт PMID_GD используется для управления внешним P-MOSFET для отключения выхода повышения PMID от подключенных аксессуаров.
Напряжение системы регулируется немного выше напряжения батареи схемой управления энергопотоком и поддерживается выше программируемого минимального напряжения системы (по умолчанию 3,5 В). Поэтому питание системы поддерживается, даже если батарея полностью разряжена или извлечена. Также включена функция динамического управления питанием (DPM), которая автоматически снижает ток зарядки, если достигнут предел входного тока или напряжения. Если нагрузка системы продолжает увеличиваться после снижения тока зарядки до нуля, управление энергопотоком обеспечивает дефицит от батареи, разряжая батарею в систему до тех пор, пока не будет удовлетворена потребность системы в питании. Это называется дополнительным режимом, который предотвращает перегрузку входного источника.
Запуск и завершение цикла зарядки могут быть выполнены без программного управления. Определенное напряжение батареи используется для принятия решения о начале фазы зарядки в одной из трех фаз цикла зарядки: предварительная подготовка, постоянный ток или постоянное напряжение. Когда ток зарядки падает ниже заданного предела, а напряжение батареи превышает порог перезарядки, функция зарядного устройства автоматически завершит и завершит цикл зарядки. Если напряжение заряженной батареи падает ниже порога перезарядки, зарядное устройство начинает другой цикл зарядки.
В SGM41519 предусмотрено несколько функций безопасности, таких как защита от перенапряжения и перегрузки по току, контроль температуры батареи, время безопасности зарядки, тепловое отключение и блокировка пониженного напряжения на входе (UVLO). Контакт TS подключен к термистору NTC для контроля температуры батареи и защиты в режимах зарядки и повышения в соответствии с профилем JEITA. Это устройство также имеет тепловую регулировку, при которой ток зарядки уменьшается, если температура перехода превышает 80℃ или 120℃ (выбирается).
Состояние зарядки сообщается через выход STAT и биты неисправностей/состояния. Отрицательный импульс отправляется на контакт nINT выхода, как только возникает неисправность, чтобы уведомить хост. Управление сбросом BATFET обеспечивается контактом nQON для выхода из режима транспортировки или для полного сброса системы. SGM41519 доступен в зеленом корпусе TQFN-4×4-24L.
Основные характеристики
● Высокая эффективность, 1,5 МГц, синхронное понижающее зарядное устройство
Эффективность зарядки 93,8% при 1,02 А от входа 5 В
Эффективность зарядки 89,8% при 2 А от входа 9 В
Оптимизировано для входа 9 В/12 В Выбираемый режим PFM для эффективности при малых нагрузках
● Поддержка режима повышения
Диапазон выходного напряжения от 4,85 В до 5,3 В
Эффективность повышения 93,5% при 0,5 А и 92,2% при 1 А
Защита от короткого замыкания на выходе
Выбираемый режим PFM для работы при малых нагрузках
Контакт PMID_GD управляет внешним P-MOSFET для защиты от неисправностей
● Автоматическое переключение между режимами зарядки и повышения
● Один вход для USB или высоковольтных адаптеров
Диапазон рабочего входного напряжения от 3,9 В до 13,5 В
Абсолютный максимальный рейтинг входного напряжения 22 В
Программируемый предел входного тока и динамическое управление питанием (IINDPM, от 100 мА до 3,2 А с разрешением 100 мА) для поддержки стандартов USB 2.0 и USB 3.0 и высоковольтных адаптеров
Отслеживание максимальной мощности с помощью программируемого предела входного напряжения (VINDPM) с выбираемым смещением
Отслеживание VINDPM напряжения батареи
● Высокая эффективность разряда батареи с переключателем 26 мΩ
● Управление энергопотоком Narrow Voltage DC (NVDC)
Мгновенное включение с отсутствием или сильным разрядом батареи
Идеальная работа диода в режиме дополнения батареи
● Режим транспортировки, пробуждение и возможность полного сброса системы с помощью управления батарейным полевым транзистором
● Гибкие автономные и I2C режимы работы для оптимальной производительности системы
● Полностью интегрированные переключатели, датчик тока и компенсация
● Ток утечки батареи в режиме транспортировки 2,5 мкА
● Высокая точность
±0,5% регулировка напряжения зарядки (8 мВ/шаг)
±5% регулировка тока зарядки при 1,38 А
±10% регулировка входного тока при 0,9 А
● Безопасность
Определение температуры батареи (режимы зарядки/повышения)
Тепловая регулировка и тепловое отключение
Блокировка пониженного напряжения на входе (UVLO)
Защита от перенапряжения на входе (ACOV)
Приложения
Смартфоны, EPOS
Портативные интернет-устройства и аксессуары
Портативные интернет-устройства и аксессуары
Упрощенная схема
Конфигурации контактов
Описание контактов
Руководство по выбору продукта
Конфигурации контактов
Описание контактов
Руководство по выбору продукта
| Номер детали |
Количество
Ячейки серии
|
Входное перенапряжение
Порог защиты
(В)
|
Зарядка
Напряжение
(В)
|
VIN
Мин
(В)
|
VIN
Макс
(В)
|
Программируемый
Ток
(мА)
|
Отключение
Ток
От VIN
(μA)
|
Состояние
Индикация
|
Складывание
Ток
От батареи
(μA)
|
Пакет
|
Особенности |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
SGM41509
|
1 |
Рег. (По умолчанию 5,65)
|
3,84 ~ 4,608 |
3,9
|
5,5 |
0 ~ 5056
|
50 | Да | 25 |
TQFN-4×4-24L
|
I2C Управляемое одноэлементное зарядное устройство 5A с управлением энергопотоком
|
|
SGM41510
|
1 |
Рег. (По умолчанию 15,1)
|
3,84 ~ 4,608 |
3,9
|
14
|
0 ~ 5120
|
50 |
Да
|
20 |
TQFN-4×4-24L
|
I2C Управляемое одноэлементное зарядное устройство 5A с управлением энергопотоком
|
|
SGM41511
|
1 | 6,5,10,5,14 | 3,856 ~ 4,624 |
3,9
|
13,5
|
0 ~ 3000
|
45 |
Да
|
20 |
TQFN-4×4-24L
|
I2C Управляемое одноэлементное зарядное устройство 5A с управлением энергопотоком |
|
SGM41512
|
1 |
6,5,10,5,14
|
3,848 ~ 4,616
|
3,9
|
13,5
|
0 ~ 3000
|
45 |
Да
|
20 |
TQFN-4×4-24L
|
I2C Управляемое одноэлементное зарядное устройство 5A с управлением энергопотоком |
|
SGM41512A
|
1 |
6,5,10,5,14
|
3,848 ~ 4,616
|
3,9
|
13,5
|
0 ~ 3000
|
45 |
Да
|
20 |
TQFN-4×4-24L
|
I2C Управляемое одноэлементное зарядное устройство 5A с управлением энергопотоком |
|
SGM41513/A/D
|
1 |
6,5,10,5,14
|
3,856 ~ 4,624
|
3,9
|
13,5
|
0 ~ 3000
|
38 |
Да
|
8,5 |
TQFN-4×4-24L
|
Одноэлементное зарядное устройство 3A с управлением энергопотоком
|
|
SGM41515/A/D
|
1 |
6,5,10,5,14
|
3,856 ~ 4,624 |
3,9
|
13,5
|
0 ~ 3000
|
38 |
Да
|
8,5 |
TQFN-4×4-24L
|
Одноэлементное зарядное устройство 3A с управлением энергопотоком
|
|
SGM41515E
|
11 |
6,5,10,5,14
|
3,856 ~ 4,624
|
3,9
|
13,5
|
0 ~ 3000
|
38 |
Да
|
8,5 |
TQFN-4×4-24L
|
Одноэлементное зарядное устройство 3A с управлением энергопотоком
|
|
SGM41516D
|
1 |
6,5,10,5,14
|
3,856 ~ 4,624 |
3,9
|
13,5
|
0 ~ 3780
|
55 |
Да
|
15 |
WLCSP-2.0×2.4-30B
|
Одноэлементное зарядное устройство 3,78A с управлением энергопотоком
|
|
SGM41518
|
1 |
6,5,10,5,14
|
3,856 ~ 4,624 |
3,9
|
13,5
|
0 ~ 1260
|
40 |
Да
|
15 |
WLCSP-2.0×2.4-30B
|
Одноэлементное зарядное устройство 1,26A с управлением энергопотоком
|
|
SGM41519
|
1 |
6,5,10,5,14
|
3,856 ~ 4,624 |
3,9
|
13,5
|
0 ~ 3000
|
38 |
Да
|
8,5 |
TQFN-4×4-24L
|
Одноэлементное зарядное устройство 3A с управлением энергопотоком
|
|
SGM41519A
|
1 |
6,5,10,5,14
|
3,856 ~ 4,624 |
3,9
|
13,5
|
0 ~ 3000
|
38 |
Да
|
8,5 |
TQFN-4×4-24L
|
Одноэлементное зарядное устройство 3A с управлением энергопотоком
|
|
SGM41521B
|
1 |
6,5,10,5,14
|
3,856 ~ 4,624 |
3,9
|
13,5 |
0 ~ 3000
|
45 |
Да
|
20 |
TQFN-4×4-24L
|
I2C Управляемое одноэлементное зарядное устройство 5A с управлением энергопотоком |
|
SGM41522
|
1 |
13,5
|
4,1 ~ 4,45
|
4,2 | 13,2 |
0 ~ 2500
|
Да
|
4,5 |
TDFN-2×3-8BL
|
Компактный переключатель, автономное одноэлементное зарядное устройство 2,5 А с безопасной и надежной зарядкой
|
|
|
SGM41523
|
1 |
13,5
|
4,1 ~ 4,45
|
4,2 | 13,2 |
0 ~ 2500
|
Да
|
4,5 |
TDFN-3×3-12L
|
Компактный переключатель, автономное одноэлементное зарядное устройство 2,5 А с безопасной и надежной зарядкой
|
|
|
SGM41524
|
1 |
5,67
|
4,2 ~ 4,5 |
3,5
|
5,5 |
300 ~ 2300
|
15 |
Да
|
<1,4
|
TDFN-2×3-8BL
|
Компактный переключатель Li+/Poly зарядное устройство Безопасная и надежная зарядка
|
|
SGM41524C
|
1 | 5,67 | 4,2 ~ 4,5 | 3,5 | 5,5 |
300 ~ 2300
|
15 |
Да
|
<1,4
|
TDFN-2×3-8BL
|
Компактный переключатель Li+/Poly зарядное устройство Безопасная и надежная зарядка
|
|
SGM41544/D
|
1 | 6,5,10,5,14,3 | 3,856 ~ 4,624 | 3,9 |
14
|
0 ~ 5000
|
50 |
Да
|
13 |
TQFN-4×4-24L
|
Одноэлементное зарядное устройство 5A с управлением энергопотоком
|
|
SGM41538/B
|
1 to 4
|
25,7
|
1,024 ~ 19,2
|
4,5
|
24
|
0 ~ 8128
|
50 |
Да
|
TQFN-4×4-28BL
|
SMBus Гибридный контроллер заряда батареи в режиме повышения мощности
|
|
|
SGM41575
|
1 to 4
|
7,12,22,26
|
3 ~ 18,8
|
3,6
|
24
|
0 ~ 5000
|
287
|
Да
|
22
|
WLCSP-2.97×3.37-56B
|
I 2C Управляемый, 1-4 элемента, полностью интегрированное повышающе-понижающее зарядное устройство 5A с управлением энергопотоком Narrow VDC
|
Интегральные схемы (ИС) служат основой современной электроники, предлагая небольшие размеры, низкое энергопотребление, высокую производительность и высокую надежность. Они широко используются в бытовой электронике, промышленных приложениях, средствах связи, автомобильной электронике, медицинском оборудовании и аэрокосмических/оборонных системах.
Uchi Electronics предоставляет высокопроизводительные решения для обработки аналоговых и смешанных сигналов для промышленной автоматизации, новой энергетики, автомобилестроения, связи, вычислительной техники, бытовой электроники и медицинского оборудования.
Это решение демонстрирует применение интегральных схем в смартфонах и планшетах. Для получения помощи в выборе подходящего продукта, пожалуйста, свяжитесь с нашей службой технической поддержки.
