2-терминальный, высокоточный, датчик температуры выхода тока интегральная схема IC
Подробная информация о продукте:
| Место происхождения: | Dongguan China |
| Фирменное наименование: | UCHI |
| Сертификация: | Completed |
| Номер модели: | СГМ466 |
Оплата и доставка Условия:
| Количество мин заказа: | 1000 шт |
|---|---|
| Цена: | Подлежит переговорам |
| Упаковывая детали: | Стандартный |
| Время доставки: | 3 недели |
| Условия оплаты: | T/T, Western Union |
| Поставка способности: | 5000 шт |
|
Подробная информация |
|||
| Прямое напряжение (E+ или E-): | 44V | Обратное напряжение (от E+ до E-): | -20V |
|---|---|---|---|
| УТДФН-2×2-2Л, θJA: | 206℃/Вт | УТДФН-2×2-4Л, θJA: | 90℃/Вт |
| ТЕМПЕРАТУРА СОЕДИНЕНИЯ: | +150℃ | Диапазон температуры хранения: | -65℃ к +150℃ |
| Температура руководства (паять, 10s): | +260℃ | HBM: | 4000V |
| CDM: | 1000 В. | ||
| Выделить: | 2-терминальный датчик температуры IC,высокоточный датчик выхода тока,интегральная схема датчика температуры с гарантией |
||
Характер продукции
2-выводной, высокоточный датчик температуры с выходом по току, интегральная схема (ИС)
SGM446 - это 2-выводной датчик температуры с выходным током, пропорциональным абсолютной температуре. Его можно рассматривать как регулятор постоянного тока с высоким импедансом, пропускающий 1 мкА/К в диапазоне напряжений питания от 4 В до 35 В. SGM446 откалиброван на выходной ток 298,2 мкА при 298,2 К (+25℃). По сравнению с традиционным электрическим датчиком температуры, SGM446 не требует схемы измерения сопротивления, схемы линеаризации, прецизионного усилителя напряжения и компенсации холодного спая. Он также интегрирует компенсацию температуры, измерение скорости потока, корреляцию дискретных компонентов, смещение, пропорциональное абсолютной температуре, определение уровня жидкостей и анемометрию. Высокоимпедансный выход по току SGM446 делает устройство нечувствительным к падениям напряжения, особенно на длинных линиях. Поэтому он особенно подходит для удаленных сенсорных приложений. Мультиплексирование SGM446 достигается путем переключения тока через КМОП-мультиплексор или переключения напряжения питания через логический вентиль. SGM446 доступен в зеленых корпусах UTDFN-2×2-2L и UTDFN-2×2-4L. Он рассчитан на широкий диапазон температур от -55℃ до +150℃.
Основные характеристики
● 2-выводное устройство: напряжение в ток
● Линейный выход по току: 1 мкА/К
● Погрешность калибровки: ±2℃
● Отличная линейность: ±0,6℃ во всем диапазоне температур
● Широкий диапазон напряжений питания: от 4 В до 35 В
● Рабочий диапазон температур: от -55℃ до +150℃
● Доступен в зеленых корпусах UTDFN-2×2-2L и UTDFN-2×2-4L
Применения
Измерение и компенсация температуры
Промышленное измерение температуры
Компенсация холодного спая термопары
Удаленное измерение температуры
Промышленное измерение температуры
Компенсация холодного спая термопары
Удаленное измерение температуры

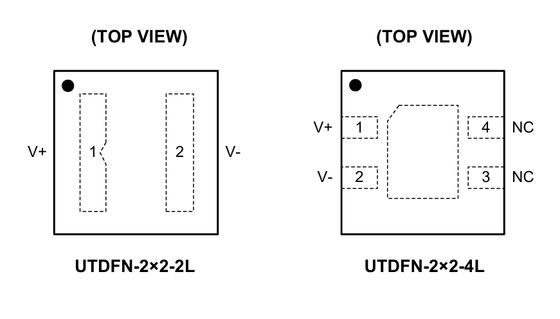

Конфигурации выводов
Вывод Описание
Руководство по выбору продукта
|
Тип устройства
|
Номер детали |
Интерфейс
|
Vcc
(В)
|
Разрешение по температуре
Макс. (бит)
|
Точность локального датчика
Макс. (±℃)
|
Выключение
(μA)
Рабочий
|
Адреса
|
Ток покоя
(μA)
Рабочий
|
Диапазон температур
(℃)
Удаленные каналы
|
(#)
Корпус
|
Особенности
|
Локальный и удаленный |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
SGM451
|
Аналоговый выход |
2.3~5.5
|
-55 | ℃ до +125 0: 0.75 298.2 | -55 | ℃ до +125 0 | WLCSP-0.77×1.17-6B |
2-выводной, высокоточный датчик температуры с выходом по току
|
Локальный
|
|||
|
SGM460
|
Аналоговый выход |
2.3~5.5
|
-20 |
℃ до +125℃: 0.75-55
℃ до +125 0: 0.75 3
|
-55 | ℃ до +125 0 | WLCSP-0.77×1.17-6B |
Двухканальный аналоговый датчик температуры с выходом класса AB
|
Локальный и удаленный
|
|||
| SGM451 | Аналоговый выход |
2.3~5.5
|
+25 |
℃: 0.75-55
℃ до +125 0: 0.75<2.5
|
-55 | ℃ до +125 0 | WLCSP-0.77×1.17-6B |
Маломощный, высокоточный аналоговый датчик температуры
|
Локальный и удаленный
|
|||
| SGM451 | Аналоговый выход |
2.3~5.5
|
+25 |
℃: 0.75-55
℃ до +125 0: 0.75<2.5
|
-55 | ℃ до +125 0 | WLCSP-0.77×1.17-6B |
Маломощный, высокоточный аналоговый датчик температуры
|
Локальный и удаленный
|
|||
| SGM460 | Аналоговый выход |
2.3~5.5
|
-40 |
℃ до +125 0: 0.75<2.5
|
-40 | ℃ до +125 0 | WLCSP-0.77×1.17-6B |
Маломощный, высокоточный аналоговый датчик температуры
|
Локальный и удаленный | |||
| SGM451 | I |
2C и SMBus 1.6~5.5 |
12 | -40 |
℃ до +125℃: 0.75-40
℃ до +125 0: 0.75<3
|
8 | 3.2 | -40 | ℃ до +125 0 | TDFN-2×2-8BL |
±1
|
℃ до +125η-фактором и коррекцией смещения, компенсацией последовательного сопротивления и программируемым цифровым фильтром
Локальный
|
| SGM460 | I |
2C 2.7~5.5 |
12 | -40 |
℃ до +125℃: 0.75-55
℃ до +125 0: 0.75<3
|
8 | 3.2 | -55 | ℃ до +125 0 | WLCSP-0.77×1.17-6B |
Цифровой датчик температуры и тепловая защита с I
|
2C Локальный
|
| SGM460 | I |
2C 2.7~5.5 |
12 | -40 |
℃ до +125 0: 0.75<2.5
|
8 | 3.2 | -40 | ℃ до +125 0 | WLCSP-0.77×1.17-6B |
Маломощный цифровой датчик температуры с низким напряжением питания
|
Локальный
|
| SGM460 | I | 2C и SMBus 1.6~5.5 | 12 | -40 | ℃ до +125 0: 0.75<2.5 | 8 | 3.2 | -55 | ℃ до +125 0 | WLCSP-0.77×1.17-6B |
Маломощный цифровой датчик температуры с низким напряжением питания
|
Локальный
|
| SGM460 | I | 2C 2.7~5.5 | 12 | -40 | ℃ до +125 0: 0.75<3 | 8 | 3.2 | -55 | ℃ до +125 0 | WLCSP-0.77×1.17-6B |
Цифровой датчик температуры и тепловая защита с I
|
2C Локальный
|
| SGM460 | I | 2C и SMBus 1.6~5.5 | 12 | -40 | ℃ до +125 0: 0.75<1 | 8 | 3.2 | -40 | ℃ до +125 0 | WLCSP-0.77×1.17-6B |
Маломощный цифровой датчик температуры с двухпроводным последовательным интерфейсом
|
Интегральные схемы (ИС) служат основой современной электроники, предлагая малые размеры, низкое энергопотребление, высокую производительность и высокую надежность. Они широко используются в бытовой электронике, промышленных приложениях, средствах связи, автомобильной электронике, медицинском оборудовании и аэрокосмических/оборонных системах.
|
Uchi Electronics предоставляет высокопроизводительные решения для обработки аналоговых и смешанных сигналов для промышленной автоматизации, новой энергетики, автомобилестроения, связи, вычислительной техники, бытовой электроники и медицинского оборудования.
Это решение демонстрирует применение интегральной схемы в передатчиках температуры. Для получения помощи в выборе подходящего продукта, пожалуйста, свяжитесь с нашей службой технической поддержки.
