Логические интерфейсы 1-битный двунаправленный переводчик уровня напряжения с автоматическим распознаванием направления
Подробная информация о продукте:
| Место происхождения: | Dongguan China |
| Фирменное наименование: | UCHI |
| Сертификация: | Completed |
| Номер модели: | SGM4554 |
Оплата и доставка Условия:
| Количество мин заказа: | 1000 шт |
|---|---|
| Цена: | Подлежит переговорам |
| Упаковывая детали: | Стандартный |
| Время доставки: | 3 недели |
| Условия оплаты: | T/T, Western Union |
| Поставка способности: | 5000 шт |
|
Подробная информация |
|||
| Напряжение питания VCCA, VCCBRange: | -0.3V к 6V | Диапазон входного напряжения, VI(1): | -0.3V к 6V |
|---|---|---|---|
| Течение струбцины входного сигнала, IIK (VI < 0): | -50мА | Выходной ток ограничения, IOK (VO < 0): | -50мА |
| Течение длительной мощности, IO: | ±50mA | ТЕМПЕРАТУРА СОЕДИНЕНИЯ: | +150℃ |
| Диапазон температуры хранения: | -65℃ к +150℃ | Температура руководства (паять, 10s): | +260℃ |
| HBM: | 4000V | мм: | 400 В. |
| Выделить: | 1-битный двунаправленный переводчик уровня напряжения,Автоматический логический IC с определением направления,переводчик напряжения MOSFET высокой мощности |
||
Характер продукции
Логические ИС 1-битный двунаправленный преобразователь уровня напряжения с автоматическим определением направления
SGM4554 — это 1-битный неинвертирующий двунаправленный преобразователь уровня напряжения, который имеет две независимые настраиваемые линии питания. Порты A и B отслеживают питание VCCA и питание VCCB соответственно. Диапазон напряжения питания составляет от 1,2 до 5,0 В для порта A и от 1,65 до 5,5 В для порта B. Устройство обеспечивает функцию двунаправленного преобразования между узлами разного напряжения (включая 1,2 В, 1,5 В, 1,8 В, 2,5 В, 3,3 В и 5 В). SGM4554 имеет функцию включения выхода (OE), которая контролирует состояния выходов. Когда OE становится низким, все выходы переходят в состояние высокого импеданса. OE должен быть подключен к GND через понижающий резистор, а минимальное значение резистора зависит от возможностей источника тока драйвера. SGM4554 доступен в корпусах Green UTDFN-1,45×1-6Land SC70-6. Он работает в диапазоне температур окружающей среды от -40℃ до +85℃.
Ключевые особенности
● Диапазон напряжения источника питания (VCCA ≤ VCCB).
Порт A: от 1,2 В до 5,0 В.
Порт B: от 1,65 до 5,5 В.
● Поддержка изоляции VCCA или VCCB.
Когда уровень VCCA или VCCB низкий, устройство переходит в режим пониженного энергопотребления.
● Входная цепь оригинального оборудования, привязанная к VCCA.
● Поддержка функции частичного отключения питания.
● Поддержка двухтактного выхода.
● Низкое энергопотребление.
● Диапазон рабочих температур от -40 ℃ до +85 ℃.

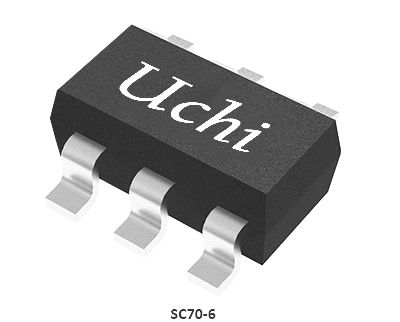

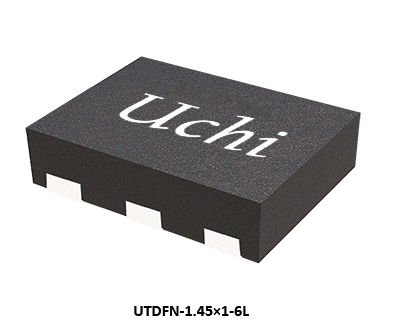

● Доступен в зеленом корпусе UTDFN-1,45×1-6L и SC70-6.
Приложения
Универсальный асинхронный приемник/передатчик
Ввод-вывод общего назначения (GPIO)
Ввод-вывод общего назначения (GPIO)
Типичное применение
Конфигурации выводов
ПриколотьОписание
Руководство по выбору продукта
|
Переводчики
за
Упаковка
|
Номер детали |
Данные
Ставка
(Мбит/с)
|
Вкк
(В)
|
ВЛ
Диапазон
(В)
|
VCCA
Диапазон
(В)
|
ВККБ
Диапазон
(В)
|
Двунаправленный
|
ВКК
Неисправность
Состояние ввода/вывода
|
Выключение ICC
Макс
(мкА)
|
Логика
Выход
|
Упаковка
|
Функции |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM4554 | 100 | 1,2~5,0 | 1,65~5,5 | Да | Привет-Z | 10 | Push-Pull |
СК70-6,УТДФН-1,45×1-6Л
|
Переключатель уровня GPIO
|
||
| 1 | SGM4555 | 2,7~5,5 | 1,4~5,5 | Да | Низкий |
ТКФН-2×2-12Л,ТКФН-3×3-16Л
|
Интерфейс карты
|
|||||
| 2 | SGM4556 | 100 | 1,2~5,0 | 1,65~5,5 | Да | Привет-Z | 10 | Пуш-Пуль |
СОТ-23-8,ХТДФН-1,4×1-8Л
|
Переключатель уровня GPIO
|
||
| 2 | СГМ4558 | 2,7~5,5 | 1,4~5,5 | Да | Низкий | 2 |
ХТДФН-1,35×1-8Л
|
Интерфейс SIM/смарт-карты
|
||||
| 1 | СГМ4560 | 3,3~5,5 | 1,6~5,5 | Да | Низкий | 8 |
ЦСОП-14
|
Интерфейс карты CA
|
||||
| 1 | SGM4561 | 5,0~5,5 | 1,6~5,5 | Да | Низкий |
МСОП-10
|
HDMI-интерфейс
|
|||||
| 4 | SGM4563 | 100 | 1,2~5,5 | 1,65~5,5 | Нет | Привет-Z | 5 | Пуш-Пуль |
СОИК-14,УТКФН-1,8×1,8-12Л
|
Шина SPI или интерфейс UART
|
||
| 4 | SGM4564 | 100 | 1,2~5,5 | 1,65~5,5 | Да | Привет-Z | 9 декабря | Пуш-Пуль |
СОИК-14,УТКФН-1,8×1,8-12Л,ТКФН-2×2-12Л
|
Переключатель уровня GPIO
|
||
| 1 | SGM4565 | 1,08~1,98 | 1,62~3,6 | Да | Низкий | Открытый дренаж |
УТКФН-1,8×1,4-10Л,ВЛЦСП-1,06×1,06-9Б
|
Переводчик уровня интерфейса SIM-карты
|
||||
| 6 | SGM4566 | 100 | 1,2~5,5 | 1,65~5,5 | Да | Привет-Z | 9 декабря | Пуш-Пуль |
ЦСОП-16,ТКФН-2,6×1,8-16Л
|
Переключатель уровня GPIO
|
||
| 8 | SGM4568 | 100 | 1,2~5,5 | 1,65~5,5 | Да | Привет-Z | 9 декабря | Пуш-Пуль |
ЦСОП-20,ТКФН-3×3-20Л
|
Переключатель уровня GPIO
|
||
| 4 | SGM4570Q | 24/2 | 1,65~3,6 | 2,3~5,5 | Да | Привет-Z | Открытый дренаж/Push-Pull |
ЦСОП-14
|
Автомобильный трансляционный трансивер с открытым стоком и двойным питанием
|
|||
| 4 | SGM4573 | 24/2 | 1,65~3,6 | 2,3~5,5 | Да | Привет-Z | Открытый дренаж/Push-Pull |
ЦСОП-14,ТКФН-3,5×3,5-14АЛ
|
Преобразователь трансивера с открытым стоком и двойным питанием
|
|||
| 4 | SGM4574 | 24/2 | 1,65~5,5 | 2,3~5,5 | Да | Привет-Z | Открытый дренаж/Push-Pull |
SOIC-14,UTQFN-1,8×1,8-12Л,TQFN-2×2-12,TQFN-3,5×3,5-14АЛ
|
Переключатель уровня GPIO
|
|||
| 6 | SGM4576 | 24/2 | 1,65~5,5 | 2,3~5,5 | Да | Привет-Z | Открытый дренаж/Push-Pull |
ТКФН-2,6×1,8-16Л
|
Переключатель уровня GPIO
|
|||
| 8 | SGM4578 | 24/2 | 1,65~5,5 | 2,3~5,5 | Да | Привет-Z | Открытый дренаж/Push-Pull |
ЦСОП-20,ТКФН-3×3-20Л
|
Переключатель уровня GPIO
|
|||
| 15 | SGM4590 | 2,5~5,5 | Нет |
ТКФН-4×4-32Л
|
15-канальный переключатель уровня панели GOA
|
|||||||
| 4 | СГМ4Т245 | 1,2~5,0 | 1,2~5,0 | Да | Привет-Z | Пуш-Пуль |
ЦСОП-16,ТКФН-2,6×1,8-16Л
|
4-битный трансляционный трансивер с двойным питанием
|
||||
| 8 | СГМ8Т245 | 1,2~5,0 | 1,2~5,0 | Да | Привет-Z | Пуш-Пуль |
ЦСОП-24,ТКФН-5,5×3,5-24Л
|
8-битный трансляционный трансивер с двойным питанием
|
||||
| 8 | СГМ8Т245С | 1,2~5,5 | 1,2~5,5 | Да | Привет-Z | Пуш-Пуль |
ЦСОП-24,ТКФН-5,5×3,5-24Л
|
8-битный шинный трансивер с двойным питанием
|
