12-Input, 9-Output Video Switch Matrix With Output Drivers, Input Clamp,and Bias Circuitry Integrated Circuit IC
Подробная информация о продукте:
| Место происхождения: | Dongguan China |
| Фирменное наименование: | UCHI |
| Сертификация: | Completed |
| Номер модели: | СГМ6501 |
Оплата и доставка Условия:
| Количество мин заказа: | 1000 шт |
|---|---|
| Цена: | Подлежит переговорам |
| Упаковывая детали: | Стандартный |
| Время доставки: | 3 недели |
| Условия оплаты: | T/T, Western Union |
| Поставка способности: | 5000 шт |
|
Подробная информация |
|||
| Диапазон напряжения питания (постоянный ток): | -0.3V к 6V | Диапазон напряжения аналогового и цифрового ввода/вывода: | от -0,3 В до VCC + 0,3 В |
|---|---|---|---|
| Течение выхода в канал: | 40mA (максимум) | ТЕМПЕРАТУРА СОЕДИНЕНИЯ: | +150℃ |
| Диапазон температуры хранения: | -65℃ к +150℃ | Температура руководства (паять, 10s): | +260℃ |
| ХБМ (ССОП-28): | 8000 В | ХБМ (ЦСОП-28): | 7000В |
| CDM: | 2000В | мм: | 400 В. |
| Выделить: | 12-input video switch matrix IC,9-output video switch with drivers,integrated circuit with bias circuitry |
||
Характер продукции
12-входная, 9-выходная видеокоммутационная матрица с выходными драйверами, входным зажимом и схемой смещения, интегральная схема (ИС)
SGM6501 - это видеокоммутационная матрица, которая имеет 12 входных каналов и 9 выходных каналов. Архитектура позволяет маршрутизировать любой из 12 входов на любой из 9 выходов и поддерживает переключение от одного входа к одному выходу или от одного входа к нескольким выходам. Карта маршрутизации настраивается с помощью последовательного интерфейса, совместимого с I2C. SGM6501 имеет функцию входного зажима и схему смещения, режим входного зажима или смещения выбирается через интерфейс I2C. Интегрированный зажим поддерживается каждым входом. Функция заключается в установке уровня синхронизации видеовыхода примерно на 600 мВ. Если сигнал синхронизации (Chroma, Pb, Pr) отсутствует, вход смещается примерно на 1,3 В, что является центром диапазона входного напряжения. SGM6501 доступен в корпусах Green SSOP-28 и TSSOP-28. Он работает в диапазоне температур окружающей среды от -40℃ до +85℃.
Основные характеристики
● Диапазон напряжения питания: от 3,1 В до 5,5 В
● Матрица коммутации 12 × 9
● Поддерживает стандартное разрешение (SD), прогрессивную развертку (PS) и видео высокой четкости (HD)
● Ширина полосы пропускания -3 дБ: 84 МГц
● Низкие перекрестные помехи: -74 дБ при 1 МГц
● Варианты программируемого усиления: 6 дБ, 7 дБ, 8 дБ или 9 дБ
● Схема входного смещения и функция входного зажима
● Поддерживает последовательный интерфейс I2C
● Драйверы выхода 75Ω с двойной нагрузкой
● AC- или DC-связанные входы и выходы

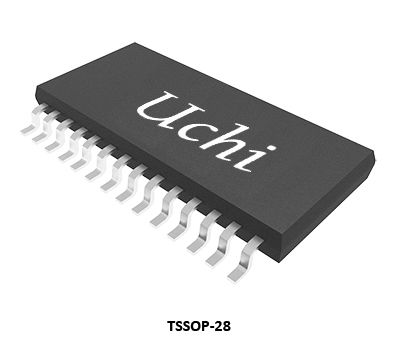

● Доступен в корпусах Green SSOP-28 и TSSOP-28
Применения
Безопасность и наблюдение
Телевидение и HDTV
Автомобильная развлекательная система
Медиацентры
Маршрутизация видео
Кабельные и спутниковые приставки
Телевидение и HDTV
Автомобильная развлекательная система
Медиацентры
Маршрутизация видео
Кабельные и спутниковые приставки
Конфигурации контактов и описание контактов
Руководство по выбору продукции
| Номер детали | Тип |
Vcc
(В)
|
Ширина полосы пропускания
@-3 дБ
(МГц)
|
Управление
Интерфейс
|
RON
(Ω)
|
RON
Равномерность
(Ω)
|
CON
(пФ)
|
COFF
CS/CD
(пФ)
|
Перекрестные помехи
Тип
(дБ)
|
Впрыск заряда
Тип
(пК)
|
Корпус
|
Особенности |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM6501 | 12×9 | 3.1~5.5 | 84 |
I2C |
-74 |
SSOP-28,TSSOP-28
|
12×9, Буферизованный
|
|||||
| SGM6502 | 8×6 | 3.1~5.5 | 88 |
I2C |
-77 |
TSSOP-24
|
8×6, Буферизованный
|
|||||
| SGM6503 | 1.8~5.5 | 400 |
I/O |
3.5/0.45 | 12/185 | -80 | 3*80 |
TQFN-3×3-20L
|
SIM I/F Swap
|
|||
| SGM6504 | (2:2)×4 | 1.8~5.5 | 400 | I/O | 12 | 3.5 | 12 | -80 | 2.5 |
TQFN-3×3-20L
|
4-2:2, Пассивный Swap
|
|
| SGM6505 | (1:2)×6 | 2~5 | 450 | I/O | 8.5 | 4.5 | 15 | 4/9 | -55 | 1.2 |

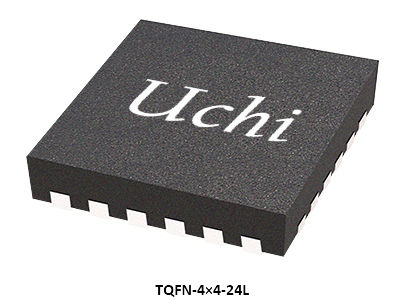

TSSOP-24,TQFN-4×4-24L
|
Шесть каналов 1:2 Multiplexer
|
| SGM6510 | 16×4 | 2.7~5.5 | 120 | I2C | 30 | 8 | 40 | -110 | 7 |
TSSOP-28,TQFN-4×4-28L
|
16×4, Пассивный
|
|
| SGM6511 | 16×8 | 2.7~5.5 | 120 | I2C | 30 | 8 | 50 | -110 | 7 |
TQFN-5×5-32L,LQFP-7×7-32L
|
16×8, Пассивный
|
|
| SGM6512 | 1:16 | 3.3~13.2 | 80 | I/O | 24 | 12 | 75 | 8/70 | -70 | 25 |
TQFN-5×5-32L,TSSOP-28
|
1:16, Multiplexer
|
| SGM6513 | (1:8)×2 | 3.3~13.2 | 135 | I/O | 24 | 12 | 50 | 8/36 | -70 | 25 |
TQFN-5×5-32L,TSSOP-28
|
Двойной 1:8, Multiplexer
|
| SGM6514 | 16×8 | 2.7~5.5 | 250 | I2C | 30 | 8 | 50 | -110 | 7 |
LQFP-7×7-32L
|
Высокая скорость, 16×8, Пассивный, I 2C Interface
|
|
| SGM6515 | 1:8 | 3.3~13.2 | 80 | I/O | 24 | 12 | 75 | 8/70 | -70 | 25 |
TSSOP-16
|
1:8, Multiplexer
|
| SGM6516 | 16×8 | 4.5~13.2 | 45 | I/O | 40 | 65 | 25 | -47 |
LQFP-10×10-44L
|
16×8, Пассивный
|
||
| SGM65231 | SPST×8 | 2.3~3.6 | 500 | I/O | 4.5 | 17.2 | 13.5 |
TQFN-4.5×3.5-20L,TSSOP-20
|
8-битный SPST, низкое напряжение, высокоскоростной шинный переключатель
|
|||
| SGM65232 | (1:2)×32 | 3.3~5 | 100 | I/O | 11 | 26 | 13 | -60 |
LQFP-14×14-100L
|
Высокая скорость, 32-битный 2:1 шинный мультиплексор
|
||
| SGM6533 | (1:3)×3 | 2.5~5.5 | 350 | I/O | 7 | -60 |
TQFN-3×3-20L,TSSOP-20
|
Высокая скорость, 3-1:3 Multiplexer
|
||||
| SGM7220 | Тип C | 2.7~5 | I/O , I2C |
UTQFN-1.6×1.6-12L
|
Конфигурация USB Type-C, логика канала и управление портом
|
|||||||
| SGM7232 | (1:3)×2 | 2.7~4.3 | 380/400 | I/O | 4/9 | 18 | 7 | -90 |
UTQFN-2.2×1.4-12L
|
Высокая скорость, 2-1:3 Multiplexer
|
||
| SGM7300A/B | 2:1 | 3.0~3.6 | 9000/12000 | I/O | 5 | 1.5 |
TLGA-2.5×4.5-20L
|
3.3V, Дифференциальный 2-канальный, 2:1 Переключатели мультиплексора/демультиплексора
|
Интегральные схемы (ИС) служат основой современной электроники, предлагая небольшие размеры, низкое энергопотребление, высокую производительность и высокую надежность. Они широко используются в бытовой электронике, промышленных приложениях, средствах связи, автомобильной электронике, медицинском оборудовании и аэрокосмических/оборонных системах.
Uchi Electronics предоставляет высокопроизводительные аналоговые и смешанные сигнальные решения для промышленной автоматизации, новой энергетики, автомобилестроения, связи, вычислительной техники, бытовой электроники и медицинского оборудования.
Это решение демонстрирует применение интегральных схем в серверных системах. Для получения помощи в выборе подходящего продукта, пожалуйста, свяжитесь с нашей командой технической поддержки.
