Линейный драйвер без капель от 2Vrms до 3Vrms с регулируемым усилением интегральной схемы IC
Подробная информация о продукте:
| Место происхождения: | Dongguan China |
| Фирменное наименование: | UCHI |
| Сертификация: | Completed |
| Номер модели: | SGM8902 |
Оплата и доставка Условия:
| Количество мин заказа: | 1000 шт |
|---|---|
| Цена: | Подлежит переговорам |
| Упаковывая детали: | Стандартный |
| Время доставки: | 3 недели |
| Условия оплаты: | T/T, Western Union |
| Поставка способности: | 5000 шт |
|
Подробная информация |
|||
| Напряжение снабжения: | -0.3V к 6V | Входное напряжение: | ВСС - 0,3В до ВДД +0,3В |
|---|---|---|---|
| Минимальное сопротивление нагрузки (RL): | 600Ω | EN к GND: | -0.3V к VDD + 0.3V |
| ТЕМПЕРАТУРА СОЕДИНЕНИЯ: | +150℃ | Диапазон температуры хранения: | -65℃ к +150℃ |
| Температура руководства (паять, 10s): | +260℃ | HBM: | 4000V |
| CDM: | 1000 В. | мм: | 300 В. |
| Выделить: | ИК линейного драйвера от 2Vrms до 3Vrms,регулируемая интегральная схема усиления,драйвер высокопроизводительной линии MOSFET |
||
Характер продукции
Линейный драйвер без капель от 2Vrms до 3Vrms с регулируемым усилением интегральной схемы IC
SGM8902 является драйвером с линией стерео 2Vrms до 3Vrms pop/click-freestereo.Конструкция без капель может устранить конденсаторы, блокирующие выходDC, для меньшего количества компонентов и низкой стоимости.SGM8902 имеет дифференциальные входы и способен управлять 2Vrms нагрузкой 2,5kΩ при питании напряжением 3,3V. Встроенное управление отключением также помогает управлять включением/выключением без клика.Увеличение напряжения может быть установлено с ±1V/V до ±10V/V с помощью внешних резисторов для установки напряжения, что также позволяет внедрить фильтр низкого пропускания второго порядка в дополнение к преобразователям SOC и DAC..SGM8902 не требует источника питания.Интегрированный зарядной насос генерирует 2Vrms выходной отрицательный силовой рельс, который обеспечивает чистый, поп / клик-свободный офсет.SGM8902 доступен в зеленом пакете TSSOP-14Работает при температуре окружающей среды от -40°C до +85°C.
Ключевые особенности
● Диапазон напряжения питания: от 3 до 5,5 В
● Выходное напряжение до 2,5 кОм нагрузки
2Vrms при напряжении 3.3V
3Vrms при напряжении питания 5V
● Структура без крышки
Устранение выхода конденсаторов с блокировкой постоянного тока
Оказывает реакцию на плоской частоте
● Дифференциальные входы
● Низкий уровень шума и ТГД
СНР = 114 дБ (TYP)
¥ VN = 5,5μVrms (TYP)
THD+N = 0,001% (f = 1 кГц)
● диапазон температуры работы от -40°C до +85°C

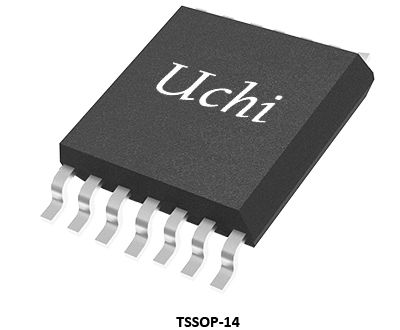

● Доступен в зеленом пакете TSSOP-14
Заявления
ЖК-телевизор
Сет-топ коробка
Домашний театр
DVD-плееры с синим излучением
Сет-топ коробка
Домашний театр
DVD-плееры с синим излучением
Типичная рабочая схема
Конфигурации пин
Конфигурации пин
Руководство по выбору продукта
| Номер части | Выходное напряжение
RL = 2,5kΩ
THD = 1%, VCC = 5,0В
|
Выходное напряжение
RL = 2,5kΩ
THD = 1%, VCC = 3,3В
|
Стерео
или
Моно
|
Vcc
(V)
|
Дифференциал
Ввод
|
Отключение
Логика
|
Отключение
Текущий
(μA)
|
Клик-поп
Устранение
|
Пакет
|
Особенности |
|---|---|---|---|---|---|---|---|---|---|---|
| SGM8902 | 30,05 Вт/с | 20,05 Вт/с | Стерео | 3.0~5.5 | Да, да. |
Активное низкое
|
130 | Да, да. |
ТССОП-14
|
600ΩДрайвер аудиолинии
|
| SGM8903 | 30,05 Вт/с | 20,05 Вт/с | Стерео | 3.0~5.5 | Да, да. | Активное низкое | 130 | Да, да. |
ТССОП-14
|
600ΩДрайвер аудиолинии с функцией UVP
|
| SGM8904 | 30,05 Вт/с | 20,05 Вт/с | Стерео | 3.0~5.5 | Нет, нет. | Активное низкое | 130 | Да, да. |
MSOP-10
|
600ΩДрайвер аудиолинии с функцией UVP
|
| SGM8905 | 30,05 Вт/с | 20,05 Вт/с | Стерео | 3.0~5.5 | Нет, нет. | Активное низкое | 130 | Да, да. |
MSOP-10 (Открытая площадка)
|
600ΩДрайвер аудиолинии с функцией UVP |
| SGM8909 | 3.05Вмс† | 2.05Вмс† | Стерео | 3.0~5.5 | Нет, нет. | Активное низкое | 3400 | Да, да. | ТССОП-14 |
Диспетчер звуковой линии с управлением включением/выключением
|
| SGM89000 | 20,05 Вт/с | Стерео | 3.0~5.5 | Да, да. | Активное низкое | 130 | Да, да. | ТССОП-14 | 600ΩДрайвер аудиолинии с функцией UVP | |
| SGM89111 | 30,05 Вт/с | 20,05 Вт/с | Стерео | 3.0~5.5 | Да, да. | Активное низкое | Да, да. | TSSOP-20 |
Драйвер аудиолинии с видеодиспетчером
|
|
| SGM89112 | 30,05 Вт/с | 20,05 Вт/с | Стерео | 3.0~5.5 | Нет, нет. | Активное низкое | Да, да. | TSSOP-16 | Драйвер аудиолинии с видеодиспетчером |
Примечание: † RЛ= 600Ω
Интегрированные схемы (ИК) служат основой современной электроники, предлагая небольшие размеры, низкое потребление энергии, высокую производительность и высокую надежность.Они широко используются в потребительской электронике, промышленные приложения, связи, автомобильная электроника, медицинское оборудование и системы аэрокосмической и оборонной промышленности.
Uchi Electronics предоставляет высокопроизводительные аналоговые и смешанные решения обработки сигналов для промышленной автоматизации, новой энергетики, автомобилестроения, связи, вычислений,Приложения для потребительской электроники и медицинского оборудования.
Это решение демонстрирует применение интегральных схем в ноутбуках и настольных компьютерах.
