8 каналов, 8-битный цифро-аналоговый преобразователь с выходным операционным усилителем, интегральная схема (ИС)
Подробная информация о продукте:
| Место происхождения: | Dongguan China |
| Фирменное наименование: | UCHI |
| Сертификация: | Completed |
| Номер модели: | СГМ5347-8 |
Оплата и доставка Условия:
| Количество мин заказа: | 1000 шт |
|---|---|
| Цена: | Подлежит переговорам |
| Упаковывая детали: | Стандартный |
| Время доставки: | 3 недели |
| Условия оплаты: | T/T, Western Union |
| Поставка способности: | 5000 шт |
|
Подробная информация |
|||
| Венчурной: | от -0,3 В до 6,5 В | Ряд ввода напряжения, VIN: | от -0,3 В до VCC + 0,3 В |
|---|---|---|---|
| SOIC-16: | 90℃/Вт | TSSOP-16: | 120℃/Вт |
| ТЕМПЕРАТУРА СОЕДИНЕНИЯ: | +150℃ | Диапазон температуры хранения: | -65℃ к +150℃ |
| Температура руководства (паять, 10s): | +260℃ | HBM: | 4000V |
| CDM: | 1000 В. | ||
Характер продукции
8-канальный 8-битный цифро-аналоговый преобразователь с интегральной схемой операционного усилителя на выходе

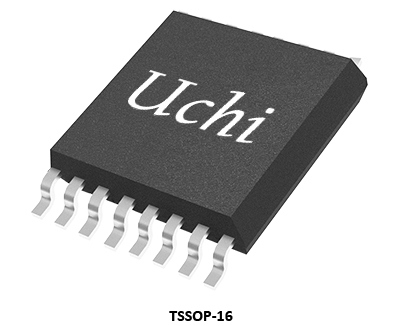

SGM5347-8 имеет 8 каналов 8-битного цифро-аналогового преобразователя (ЦАП) с выходными усилителями. Выходной усилитель обеспечивает возможность управления сильным током. Цифровые данные вводятся через последовательную шину. Требуются только три линии управления, можно использовать каскадные соединения. SGM5347-8 обеспечивает возможность шлейфового подключения, что позволяет одновременно обновлять несколько SGM5347-8 с помощью одного последовательного интерфейса. SGM5347-8 доступен в корпусах Green SOIC-16 и TSSOP-16. Он работает в диапазоне температур окружающей среды от -40℃ до +125℃.
Ключевые особенности
● Низкое энергопотребление (0,5 мВт/канал).
● Интеграция 8 каналов 8-битного ЦАП.
● Встроенный усилитель аналогового выхода: ток стока/источника с контролем короткого тока.
● Шлейфовое подключение
● Одновременное обновление 8-канальных выходов.
● Функция независимого отключения питания канала 0,6 мкА (тип.) ICC для режима пониженного энергопотребления.
● Диапазон цифро-аналогового преобразования можно установить независимо, разделив источник питания для интерфейса MCU и операционного усилителя, а также источник питания для ЦАП.
● Возможность прямого управления с помощью микроконтроллера 3 В.
● Сброс при включении питания: сброс выхода на GND.
● Последовательный ввод данных: работа на частоте до 2,5 МГц.
● Диапазон напряжения источника питания: от 2,8 В до 5,5 В.
● Доступен в зеленых корпусах SOIC-16 и TSSOP-16.
Приложения
Датчик высокого импеданса
Прецизионные приборы
Фотодиодный усилитель
Фильтр фазовой автоподстройки частоты
Высококачественное профессиональное аудио
Медицинский
ЕЛ
Выходной усилитель ЦАП
Прецизионные приборы
Фотодиодный усилитель
Фильтр фазовой автоподстройки частоты
Высококачественное профессиональное аудио
Медицинский
ЕЛ
Выходной усилитель ЦАП
Конфигурации выводов
Руководство по выбору продукта
| Номер детали |
Разрешение
(Биты)
|
Скорость обновления
(СПС)
|
Выход
Каналы |
Выходное напряжение
Диапазон
(В)
|
Ссылка
|
ВДД
(В)
|
ИНЛ
(LSB)
|
DN
(LSB) |
Ошибка смещения
(мВ)
|
Ошибка усиления
(% от ФСР)
|
Усиление дрейфа
(ppm/℃)
|
Время установления выхода
(мкмс)
|
Операционная
явопрос
(мкмА)
|
Выключение питания
явопрос
(мкмА)
|
Операционная
Температура
Диапазон (℃)
|
Упаковка
|
Функции |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| СГМ5347-8 | 8 | 90 тыс. | 8 |
0 ~ ВССЫЛКА
|
Внешний
|
2,8~5,5 | 0,2 | 0,02 | 3 | 0,1 | 2 | 7 | 500 | 0,6 |
от -40 до +125
|
СОИК-16,ЦСОП-16
|
8-канальный 8-битный ЦАП с операционным усилителем на выходе
|
| СГМ5347-10 | 10 | 83 тыс. | 8 |
0 ~ ВССЫЛКА
|
Внешний
|
2,8~5,5 | 0,8 | 0,08 | 3 | 0,1 | 2 | 7 | 500 | 0,6 |
от -40 до +125
|
СОИК-16,ЦСОП-16
|
8-канальный 10-битный ЦАП с операционным усилителем на выходе
|
| СГМ5347-12 | 12 | 77 тыс. | 8 |
0 ~ ВССЫЛКА
|
Внешний
|
2,8~5,5 | 3 | 0,3 | 3 | 0,1 | 2 | 7 | 500 | 0,6 |
от -40 до +125
|
СОИК-16,ЦСОП-16
|
8-канальный 12-битный ЦАП с операционным усилителем на выходе
|
| СГМ5348-8 | 8 | 200 тыс. | 8 |
0 ~ ВССЫЛКА
|
Внешний
|
2,8~5,5 | 0,2 | 0,02 | 3 | 0,1 | 2 | 7 | 500 | 0,6 |
от -40 до +125
|
ЦСОП-16
|
8-канальный 8-битный ЦАП с операционным усилителем на выходе
|
| СГМ5348-10 | 10 | 200 тыс. | 8 |
0 ~ ВССЫЛКА
|
Внешний
|
2,8~5,5 | 0,8 | 0,08 | 3 | 0,1 | 2 | 7 | 500 | 0,6 |
от -40 до +125
|
ЦСОП-16
|
8-канальный 10-битный ЦАП с операционным усилителем на выходе
|
| СГМ5348-12 | 12 | 140 тыс. | 8 |
0 ~ ВССЫЛКА
|
Внешний
|
2,8~5,5 | 3 | 0,3 | 3 | 0,1 | 2 | 7 | 500 | 0,6 |
от -40 до +125
|
ЦСОП-16,ТКФН-3×3-16Л
|
8-канальный 12-битный ЦАП с операционным усилителем на выходе
|
| СГМ5349-16 | 16 | 140 тыс. | 8 |
0 ~ ВССЫЛКА
|
Внешний
|
2,7~5,5 | 8 | 0,4 | 1,5 | 0,1 | 2 | 5 | 800 | 1 |
от -40 до +125
|
ЦСОП-16,ТКФН-4×4-16Л
|
8 каналов, 16 бит, интерфейс SPI, ЦАП с выходным напряжением
|
| СГМ5351-16 | 16 | 140 тыс. | 1 |
0 ~ ВССЫЛКА
|
Внешний
|
2,7~5,5 | 8 | 0,4 | 1,5 | 0,1 | 2 | 5 | 140 | 0,5 |
от -40 до +125
|
МСОП-8
|
16-битный ЦАП с низким уровнем помех и выходным напряжением
|
| СГМ5352-16 | 16 | 140 тыс. | 4 |
0 ~ ВРЭФХ
|
Внешний
|
2,7~5,5 | 6 | 0,5 | 1,5 | 0,01 | 2 | 10 | 450 | 0,45 |
от -40 до +125
|
ВЛЦСП-1,64×1,62-16Б,ЦСОП-16
|
16-битный, 4-канальный ЦАП с выходным напряжением
|
| СГМ5353-16 | 16 | 700 тыс. | 1 |
0 ~ ВССЫЛКА- 1 младший бит
|
Внешний
|
2,7~5,5 | 0,15 | 0,3 | 0,015 | 0,0012 | 0,04 | 1,5 | 78 |
от -40 до +125
|
СОИК-8,ТДФН-3×3-8Л
|
16-битный ЦАП с последовательным входом и выходом по напряжению
|
|
| СГМ5355-16 | 16 | 140 тыс. | 1 |
0 ~ ВССЫЛКА
|
Внешний
|
2,7~5,5 | 6 | 0,5 | 1,5 | 0,05 | 2 | 10 | 108 | 0,45 |
от -40 до +125
|
ВЛЦСП-0,82×1,22-6Б,МСОП-8
|
16-бит, я2Интерфейс C, ЦАП с выходным напряжением
|
| SGM71612R8 | 16 | 140 тыс. | 8 |
0 ~ ВСС
|
Внутренний/Внешний
|
2,7~5,5 | 1,8 | <1 | 0,7 | <0,4 | 1,5 | 5 | 800 | 0,45 |
от -40 до +125
|
ЦСОП-16,ТКФН-4×4-16БЛ,ФОКСП-2,6×2,6-16Б
|
8 каналов, 16 бит, интерфейс SPI, ЦАП с выходным напряжением
|
Интегральные схемы (ИС) служат основой современной электроники, предлагая небольшой размер, низкое энергопотребление, высокую производительность и высокую надежность. Они широко используются в бытовой электронике, промышленности, средствах связи, автомобильной электронике, медицинском оборудовании и аэрокосмических/оборонных системах.
Uchi Electronics предлагает высокопроизводительные решения для обработки аналоговых и смешанных сигналов для промышленной автоматизации, новой энергетики, автомобилестроения, связи, вычислений, бытовой электроники и медицинского оборудования.
Это решение демонстрирует применение интегральных схем в ноутбуках и настольных компьютерах. Для помощи в выборе подходящего продукта обратитесь в нашу службу технической поддержки.
