Микромощный, CMOS вход, RRIO, 1.4 В, компаратор с выходом Push-Pull и встроенной защелкой интегральная схема ИС
Подробная информация о продукте:
| Место происхождения: | Dongguan China |
| Фирменное наименование: | UCHI |
| Сертификация: | Completed |
| Номер модели: | SGM8703 |
Оплата и доставка Условия:
| Количество мин заказа: | 1000 шт |
|---|---|
| Цена: | Подлежит переговорам |
| Упаковывая детали: | Стандартный |
| Время доставки: | 3 недели |
| Условия оплаты: | T/T, Western Union |
| Поставка способности: | 5000 шт |
|
Подробная информация |
|||
| Напряжение снабжения: | 6 В | VIN-дифференциал: | ±2,5 В |
|---|---|---|---|
| Напряжение тока на штырях вход-выхода: | . (-VS) - 0,3 В до (+VS) + 0,3 В | Дифференциальный ввод напряжения: | 1,5 В |
| ТЕМПЕРАТУРА СОЕДИНЕНИЯ: | +150℃ | Диапазон температуры хранения: | -65℃ к +150℃ |
| Температура руководства (паять, 10s): | +260℃ | HBM: | 3000 В. |
| мм: | 400 В. | Диапазон рабочей температуры: | -40 ℃ до +85 ℃ |
Характер продукции
Micro-Power, CMOS Input, RRIO, 1.4V, Push-Pull OutputComparator с включенным интегральным микросхемом
SGM8703 представляет собой единственный входный CMOS-компаратор с типичным 300nA сверхнизким напряжением питания.и гарантированно работает при 1.4V, 2.5V и 5.0V. Эта особенность подходит для применения на батареях. SGM8703 оптимизирован для работы с микроэнергией и одним источником питания.Степень выхода push-pull поддерживает колебание выхода от рельса к рельсу и позволяет работать с абсолютным минимальным потреблением энергии при управлении любой емкостной или резистивной нагрузкой.. SGM8703 также имеет входный штиф с блокировкой (LE). SGM8703 доступен в комплекте Green SOT-23-6.Небольшой размер устройства делает его идеальным для использования в портативной электронике и мобильных телефонах.Он рассчитан на диапазон температуры от -40 до +85°C.
Ключевые особенности
● Ультранизкий тихий ток:300nA (TYP) при VS = 1,4V
● Широкий диапазон напряжения на одном источнике питания: от 1,4 до 5,5 В
● Типичная задержка распространения 6 мкм при VS = 1,4 В
● Включает функцию замка
● Ввод и выход между железнодорожными линиями
● Выходной ток толкания и вытягивания:19mA (TYP) при VS = 5V
● диапазон температуры работы от -40°C до +85°C

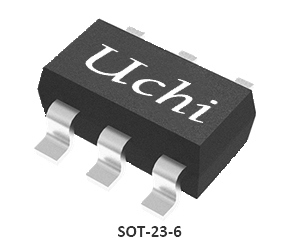

● Доступно в зеленом пакете SOT-23-6
Заявления
Портативные и батарейные приложения
Схемы сигнализации и наблюдения
Мобильные телефоны
RC таймеры
Ручная электроника
Детекторы окон
ИК-приемник
Схемы сигнализации и наблюдения
Мобильные телефоны
RC таймеры
Ручная электроника
Детекторы окон
ИК-приемник
Конфигурации пин
Руководство по выбору продукта
| Усилители по пакету | Номер части | IQ/Amp Typ (μA) |
Застежка
Включить
|
VCC ((V) |
Включить
Максимальная температура @ 25°C(mV) |
tPD, H до L
@VCC = 5В(μs) |
tPD, L до H
@VCC = 5В
(μs)
|
Логика
Выпуск |
Ссылка
Выпуск
(V) |
Время подъема
@VCC = 5В
(ns) |
Время осени
@VCC = 5В(ns) |
Пакет | Особенности |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM8701 | 350 | Нет, нет. | 1.4 ~ 5.5 | 3 | 6 | 33 |
Нажмите-вытяните
|
NA | 85 | 60 |
SOT-23-5,SC70-5
|
Ультра низкая мощность, толчок-тяжка, небольшой пакет
|
| 1 | SGM8702 | 350 | Нет, нет. | 1.4 ~ 5.5 | 3 | 6 | 33 |
Открытый отвод (PFET)
|
NA | 85 | NA |
SOT-23-5,SC70-5
|
Ультра низкая мощность, PFET с открытым отводом, небольшой пакет
|
| 1 | SGM8703 | 350 | Да, да. | 1.4 ~ 5.5 | 3 | 6 | 33 |
Нажмите-вытяните
|
NA | 85 | 60 |
SOT-23-6
|
Застегивание, сверхнизкая мощность, толчок-вытяжка, небольшой пакет
|
| 1 | SGM8704 | 350 | Да, да. | 1.4 ~ 5.5 | 3 | 6 | 33 |
Подталкивать - тянуть и переворачивать
|
NA | 85 | 60 |
SOIC-8,MSOP-8
|
Зажигатель, ультра низкая мощность, толчок-втягивание и инвертор
|
| 2 | SGM8705 | 350 | Нет, нет. | 1.4 ~ 5.5 | 3 | 6 | 33 |
Нажмите-вытяните
|
NA | 85 | 60 |
SOIC-8,MSOP-8
|
Ультра низкая мощность, толчок-тяжка
|
| 1 | SGM8706 | 2300 | Да, да. | 1.8 ~ 5.5 | 3 | 5.6 | 30 |
Нажмите-вытяните
|
1.2 | 40 | 30 |
SOIC-8,SOT-23-8,SOT-23-6
|
Внутренняя ссылка, включенный замок, сверхнизкая мощность, толчок-тяжка
|
| 1 | SGM8707 | 350 | Нет, нет. | 1.4 ~ 5.5 | 3 | 6 | 33 |
Нажмите-вытяните
|
NA | 85 | 60 |
SOT-23-5,SC70-5
|
Ультра низкая мощность, толчок-тяжка, небольшой пакет
|
| 1 | SGM8708 | 2300 | Да, да. | 1.8 ~ 5.5 | 3 | 5.6 | 30 |
Подталкивать - тянуть и переворачивать
|
1.2 | 40 | 30 |
SOT-23-8, SOIC-8
|
Внутренняя ссылка, включенный замок, сверхнизкая мощность, толчок-вытяжка и инвертор
|
| 1 | SGM8709 | 350 | Нет, нет. | 1.4 ~ 5.5 | 3 | 5 |
Открытый отвод (NFET)
|
NA | NA | 36 |
SOT-23-5,SC70-5
|
Ультра низкая мощность, NFET открытый отвод, малый пакет
|
|
| 1 | SGM8710 | 2300 | Да, да. | 1.8 ~ 5.5 | 3 | 5.6 |
Открытый отвод (NFET)
|
1.2 | NA | 30 |
SOT-23-8, SOT-23-6
|
Внутренняя ссылка, включенный замок, сверхнизкая мощность, NFET открытый отвод
|
|
| 1 | SGM8711 | 2300 | Нет, нет. | 1.8 ~ 5.5 | 3 | 5.6 | 30 |
Нажмите-вытяните
|
1.2 | 40 | 30 |
UTDFN-1.6×1.6-6L
|
Маленький пакет, внутренняя ссылка, сверхнизкая мощность, толчок-тяжка
|
| 2 | SGM8712 | 350 | Нет, нет. | 1.8 ~ 5.5 | 3 | 6 | 33 |
Нажмите-вытяните
|
NA | 85 | 60 |
MSOP-8
|
Ультра низкая мощность, толчок-тяжка
|
| 1 | SGM8713A-1 | 300 | Нет, нет. | 1.6 ~ 5.5 | 10 |
Нажмите-вытяните
|
7 | 15 |
XTDFN-0.8×0.8-4L
|
Маленький размер, наномощность, толчок-тяжка
|
|||
| 1 | SGM8713B-1 | 300 | Нет, нет. | 1.6 ~ 5.5 | 10 | 3 | 5 |
Открытый отвод (NFET)
|
15 |
XTDFN-0.8×0.8-4L
|
Небольшие размеры, наномощность, открытый отвод
|
||
| 1 | SGM8714A-1 | 300 | Нет, нет. | 1.6 ~ 5.5 | 10 |
Нажмите-вытяните
|
6 | 6 |
XTDFN-1×1-6L
|
Маленький размер, наномощность, толчок-тяжка
|
|||
| 1 | SGM8714B-1 | 300 | Нет, нет. | 1.6 ~ 5.5 | 10 | 4 | 6 |
Открытый отвод (NFET)
|
6 |
XTDFN-1×1-6L
|
Небольшие размеры, наномощность, открытый отвод
|
Интегрированные схемы (ИК) служат основой современной электроники, предлагая небольшие размеры, низкое потребление энергии, высокую производительность и высокую надежность.Они широко используются в потребительской электронике, промышленные приложения, связи, автомобильная электроника, медицинское оборудование и системы аэрокосмической и оборонной промышленности.
Uchi Electronics предоставляет высокопроизводительные аналоговые и смешанные решения обработки сигналов для промышленной автоматизации, новой энергетики, автомобилестроения, связи, вычислений,Приложения для потребительской электроники и медицинского оборудования.
Это решение демонстрирует применение интегральных схем в сетевых жестких дисках.
