Микросхема операционного усилителя с выходом от шины к шине для высоковольтных применений
Подробная информация о продукте:
| Место происхождения: | Dongguan China |
| Фирменное наименование: | UCHI |
| Сертификация: | Completed |
| Номер модели: | СГМ8271/8272/8274 |
Оплата и доставка Условия:
| Количество мин заказа: | 1000 шт |
|---|---|
| Цена: | Подлежит переговорам |
| Упаковывая детали: | Стандартный |
| Время доставки: | 3 недели |
| Условия оплаты: | T/T, Western Union |
| Поставка способности: | 5000 шт |
|
Подробная информация |
|||
| Напряжение снабжения: | 40 В | Ряд напряжения тока единого режима входного сигнала: | (-VS) - 0,1 В до (+VS) - 1,5 В |
|---|---|---|---|
| Диапазон входного/выходного напряжения: | (-VS) - 0,3 В до (+VS) + 0,3 В | Дифференциальный ввод напряжения: | 1,5 В |
| ТЕМПЕРАТУРА СОЕДИНЕНИЯ: | +150℃ | Диапазон температуры хранения: | -65℃ к +150℃ |
| Температура руководства (паять, 10s): | +260℃ | HBM: | 4000V |
| ММ (СГМ8271/2): | 150 В | ММ (SGM8274): | 300 В. |
| Диапазон рабочей температуры: | -40 ℃ до +85 ℃ | ||
| Выделить: | высоковольтные операционные усилители,микросхема высоковольтного операционного усилителя,высоковольтный операционный усилитель с выходом от шины к шине |
||
Характер продукции
Операционные усилители с высоким напряжением Rail-to-RailOutput Интегральная схема IC

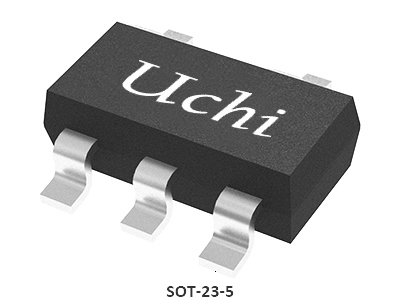

SGM8271 (одноканальный), SGM8272 (двухканальный) и SGM8274 (четырехканальный) - это высоковольтные операционные усилители, которые могут работать от однополярного источника питания 4,5 В до 36 В или от двухполярного источника питания ±2,25 В до ±18 В. Они обеспечивают широкий диапазон входного синфазного напряжения и размах выходного напряжения rail-to-rail. SGM8271/2/4 обеспечивают высокую скорость нарастания, низкое смещение, дрейф и ток смещения. SGM8271 доступен в корпусах Green SOT-23-5, MSOP-8 и SOIC-8. SGM8272 доступен в корпусах Green SOIC-8 и MSOP-8. SGM8274 доступен в корпусах Green SOIC-14 и TSSOP-14. Они рассчитаны на расширенный температурный диапазон от -40℃ до +125℃.
Основные характеристики
• Выход Rail-to-Rail
• Широкий диапазон входного синфазного напряжения
• Низкое напряжение смещения: 3 мВ (МАКС)
• Низкий входной ток смещения
• Низкий входной ток смещения
• Низкий ток покоя: 150µA/усилитель
• Защита от короткого замыкания на выходе• Высокий входной импеданс
• Высокая скорость нарастания: 7 В/µс
• Малые корпуса: SGM8271 Доступен в корпусах Green SOT-23-5, MSOP-8 и SOIC-8 SGM8272 Доступен в корпусах Green MSOP-8 и SOIC-8 SGM8274 Доступен в корпусах Green TSSOP-14 и SOIC-14
Применения
Датчики с высоким импедансом
Прецизионные измерительные приборы
Усилитель фотодиода
Фильтр фазовой автоподстройки частоты
High End, профессиональное аудио
Медицина
ATE
Усилитель выхода ЦАП
Прецизионные измерительные приборы
Усилитель фотодиода
Фильтр фазовой автоподстройки частоты
High End, профессиональное аудио
Медицина
ATE
Усилитель выхода ЦАП

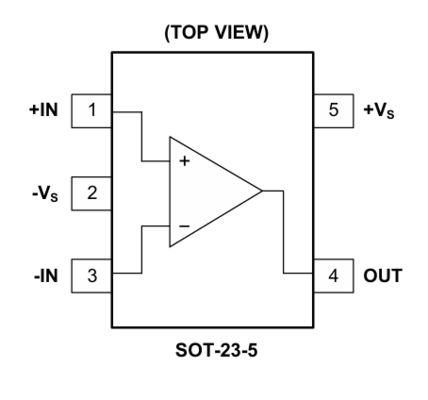

Конфигурации выводов
Руководство по выбору продукции
| Усилители на корпус | Номер детали | IQ/Amp Typ (µA) | Отключение | VCC(V) | GBP Typ (кГц) | Скорость нарастания Typ (В/мс) | ENOISE 0.1Hz ~ 10Hz (µVPP) | ENOISE Typ @1kHz (нВ/√Гц) | VOS Max @25℃ (мВ) | TC of VOS Typ (µВ/℃) | IB Typ (пА) | AVO Typ (дБ) | CMRR Typ (дБ) | Вход Rail-to-Rail | Выход Rail-to-Rail | Корпус | Особенности |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM8271 | 150 | Нет | 4.5~36 | 1.4 | 7000 | 43 | 3 | 3 | 20 | 100 | 95 | Нет | Да |
SOT-23-5,SOIC-8,MSOP-8
|
1.4MHz, 7V/μs, Низкое энергопотребление, выход Rail-to-Rail
|
|
| 2 | SGM8272 | 150 | Нет | 4.5~36 | 1.4 | 7000 | 43 | 3 | 3 | 20 | 100 | 95 | Нет | Да |
SOIC-8,MSOP-8
|
1.4MHz, 7V/μs, Низкое энергопотребление, выход Rail-to-Rail
|
|
| 4 | SGM8274 | 150 | Нет | 4.5~36 | 1.4 | 7000 | 43 | 3 | 3 | 20 | 100 | 95 | Нет | Да |
SOIC-14,TSSOP-14
|
1.4MHz, 7V/μs, Низкое энергопотребление, выход Rail-to-Rail
|
|
| 1 | SGM8521 | 5.5 | Нет | 2.1~5.5 | 0.15 | 50 | 85 | 3.5 | 2 | 3 | 110 | 87 | Да | Да |
SOT-23-5,SOIC-8
|
Низкий ток смещения, микропитание, вход и выход Rail-to-Rail
|
|
| 2 | SGM8522 | 5.5 | Нет | 2.1~5.5 | 0.15 | 50 | 85 | 3.5 | 2 | 3 | 110 | 87 | Да | Да |
SOIC-8,MSOP-8
|
Низкий ток смещения, микропитание, вход и выход Rail-to-Rail
|
|
| 4 | SGM8524 | 5.5 | Нет | 2.1~5.5 | 0.15 | 50 | 85 | 3.5 | 2 | 3 | 110 | 87 | Да | Да |
SOIC-14,TSSOP-14
|
Низкий ток смещения, микропитание, вход и выход Rail-to-Rail
|
|
| 1 | SGM8531 | 18 | Нет | 2.1~5.5 | 0.5 | 200 | 33 | 3.5 | 1.7 | 0.5 | 104 | 75 | Да | Да |
SOT-23-5,SOIC-8
|
Низкий ток смещения, микропитание, вход и выход Rail-to-Rail
|
|
| 2 | SGM8532 | 18 | Нет | 2.1~5.5 | 0.5 | 200 | 33 | 3.5 | 1.7 | 0.5 | 104 | 75 | Да | Да |
SOIC-8,MSOP-8
|
Низкий ток смещения, микропитание, вход и выход Rail-to-Rail
|
|
| 4 | SGM8534 | 18 | Нет | 2.1~5.5 | 0.5 | 200 | 33 | 3.5 | 1.7 | 0.5 | 104 | 75 | Да | Да |
SOIC-14,TSSOP-14
|
Низкий ток смещения, микропитание, вход и выход Rail-to-Rail
|
|
| 1 | SGM8535 | 80 | Нет | 1.8~5.5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | Нет | Да |
SOT-23-5,SC70-5,SOIC-8,MSOP-8
|
1.5MHz, 1.8V, стабильность единичного усиления, выход Rail-to-Rail
|
|
| 2 | SGM8536 | 80 | Нет | 1.8~5.5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | Нет | Да |
SOIC-8,MSOP-8
|
1.5MHz, 1.8V, стабильность единичного усиления, выход Rail-to-Rail
|
|
| 1 | SGM8537 | 80 | Да | 1.8~5.5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | Нет | Да |
SOT-23-6,SOIC-8,MSOP-8
|
1.5MHz, 1.8V, стабильность единичного усиления, выход Rail-to-Rail
|
|
| 4 | SGM8538 | 80 | Нет | 1.8~5.5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | Нет | Да |
SOIC-14,TSSOP-14
|
1.5MHz, 1.8V, стабильность единичного усиления, выход Rail-to-Rail
|
|
| 1 | SGM8541 | 46 | Нет | 2.1~5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0.5 | 105 | 80 | Да | Да |
SOT-23-5,SOIC-8,SC70-5
|
Ток на входе Pico Amp, микропитание, вход и выход Rail-to-Rail
|
|
| 2 | SGM8542 | 46 | Нет | 2.1~5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0.5 | 105 | 80 | Да | Да |
SOIC-8,MSOP-8,TSSOP-8
|
Ток на входе Pico Amp, микропитание, вход и выход Rail-to-Rail
|
|
| 1 | SGM8543 | 48 | Да | 2.1~5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0.5 | 105 | 76 | Да | Да |
SOT-23-6,SOIC-8
|
Ток на входе Pico Amp, микропитание, вход и выход Rail-to-Rail
|
|
| 4 | SGM8544 | 46 | Нет | 2.1~5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0.5 | 105 | 80 | Да | Да |
SOIC-14,TSSOP-14
|
Ток на входе Pico Amp, микропитание, вход и выход Rail-to-Rail
|
|
| 1 | SGM8545 | 48 | Нет | 2.1~5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0.5 | 105 | 76 | Да | Да |
SOT-23-5
|
Ток на входе Pico Amp, микропитание, вход и выход Rail-to-Rail
|
Интегральные схемы (ИС) служат основой современной электроники, предлагая малые размеры, низкое энергопотребление, высокую производительность и высокую надежность. Они широко используются в бытовой электронике, промышленных приложениях, средствах связи, автомобильной электронике, медицинском оборудовании и аэрокосмических/оборонных системах.
Uchi Electronics предоставляет высокопроизводительные аналоговые и смешанные сигнальные решения для промышленной автоматизации, новой энергетики, автомобилестроения, связи, вычислительной техники, бытовой электроники и медицинского оборудования.
Это решение демонстрирует применение интегральных схем в медицинской области - мониторах. Для получения помощи в выборе подходящего продукта, пожалуйста, свяжитесь с нашей службой технической поддержки.
Хотите узнать больше подробностей об этом продукте
