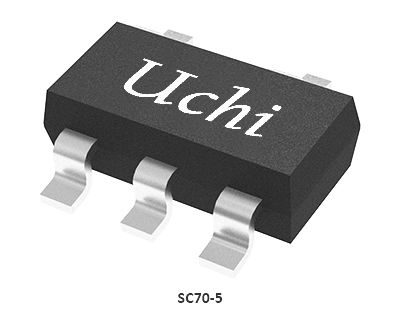

1MHz 60μA Rail-to-Rail I/OCMOS операционные усилители интегральной схемы IC
Подробная информация о продукте:
| Место происхождения: | Dongguan China |
| Фирменное наименование: | UCHI |
| Сертификация: | Completed |
| Номер модели: | СГМ321/358/324 |
Оплата и доставка Условия:
| Количество мин заказа: | 1000 шт |
|---|---|
| Цена: | Подлежит переговорам |
| Упаковывая детали: | Стандартный |
| Время доставки: | 3 недели |
| Условия оплаты: | T/T, Western Union |
| Поставка способности: | 5000 шт |
|
Подробная информация |
|||
| Напряжение снабжения: | 6 В | Аналоговые входы (VIN+, VIN-): | (-VS) - 0,3 В до (+VS) + 0,3 В |
|---|---|---|---|
| ТЕМПЕРАТУРА СОЕДИНЕНИЯ: | +150℃ | Диапазон температуры хранения: | -65℃ к +150℃ |
| Температура руководства (паять, 10s): | +260℃ | HBM: | 4000V |
| мм: | 400 В. | SC70-5, θJA: | 333℃/Вт |
| СОТ-23-5, θJA: | 190℃/Вт | СОИК-8, θJA: | 125℃/Вт |
| МСОП-8, θJA: | 216℃/Вт | Диапазон рабочей температуры: | -40 ℃ до +85 ℃ |
| Выделить: | высоковольтный оп ампер 6в,высоковольтный операционный ампер 400в,Усилители высокого напряжения |
||
Характер продукции
1MHz, 60μA, Rail-to-Rail I/OCMOS операционные усилители
SGM321 (одиночный), SGM358 (двойной) и SGM324 ((quad) являются недорогими усилителями обратной связи напряжения.и потребляют только 60μA тихого тока на усилитель.Они обеспечивают вход рельс-рельс с широким диапазоном входного общего режима напряжения и колебание выходного напряжения рельс-рельс.Эта особенность делает SGM321/358/324 подходящим для буферирования ASIC.SGM321/358/324 предлагает продукты с увеличением полосы пропускания на 1 МГц и сверхнизкий входный отклонение тока 10pAОни хорошо подходят для пьезоэлектрических датчиков, интеграторов и фотодиодных усилителей.мониторинг безопасностиSGM321 доступен в пакетах Green SOT-23-5 и SC70-5. SGM358 доступен в пакетах GreenSOIC-8,Пакеты MSOP-8 и DIP-8SGM324 доступен в комплектациях Green TSSOP-14 и SOIC-14.
Ключевые особенности
• Низкая стоимость
• Входное напряжение: 5mV (MAX)
• Ультранизкий входный биазный ток: 10pA (TYP)
• Укрепление единства
• Продукт увеличения полосы передачи: 1 МГц
• Ввод и выход между железнодорожными линиями
• Диапазон напряжения питания: от 2,1 до 5,5 В
• Диапазон входного напряжения: от 0,1 до 5,6 В при VS = 5,5 В
• Низкий тихий ток: 60μA/усилитель (TYP)
• диапазон температуры работы от -40°C до +85°C
• Небольшая упаковка:SGM321 доступен в зеленых пакетах SOT-23-5 и SC70-5SGM358 доступен в зеленых пакетах SOIC-8, MSOP-8 и DIP-8SGM324 доступен в зеленых пакетах SOIC-14 и TSSOP-14.
Заявления
Усилители входа или выхода ASIC
Усилители с пьезоэлектрическими преобразователями
Оборудование, работающее на батареях
Переносное оборудование
Интерфейсы датчиков
Медицинские приборы
Мобильная связь
Аудиовыходы
Детекторы дыма
Мобильные телефоны
Ноутбуки
Карты PCMCIA
Конфигурации пин
Руководство по выбору продукта
| Усилители по пакету | Номер части | IQ/Amp Typ (μA) | Отключение | VCC ((V) | GBP Typ (кГц) | Тип скорости свертывания (V/ms) | ENOISE 0,1 Гц ~ 10 Гц (μVPP) | ENOISE Typ @1kHz (nV/√Hz) | VOS Max @25°C (mV) | TC типа VOS (μV/°C) | Тип IB (pA) | AVO Typ (dB) | Тип CMRR (dB) | Ввод между железнодорожными линиями | Выпуск между железнодорожными линиями | Пакет | Особенности |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM321 | 60 | Нет, нет. | 2.1 ~ 5.5 | 1 | 520 | 27 | 5 | 2.7 | 10 | 84 | 68 | Да, да. | Да, да. |
SC70-5, SOT-23-5
|
Общее назначение низкомощный ампер
|
|
| 4 | SGM324 | 60 | Нет, нет. | 2.1 ~ 5.5 | 1 | 520 | 27 | 5 | 2.7 | 10 | 84 | 68 | Да, да. | Да, да. |
SOIC-14,TSSOP-14
|
Общее назначение низкомощный ампер
|
|
| 2 | SGM358 | 60 | Нет, нет. | 2.1 ~ 5.5 | 1 | 520 | 27 | 5 | 2.7 | 10 | 84 | 68 | Да, да. | Да, да. |
SOIC-8, MSOP-8, DIP-8
|
Общее назначение низкомощный ампер
|
|
| 1 | SGM8038-1 | 6 | Нет, нет. | 1.4 ~ 5.5 | 0.145 | 130 | 6 | 110 | 0.8 | 3 | 2 | 125 | 94 | Да, да. | Да, да. |
SOT-23-5,SC70-5,SOIC-8
|
Высокая точность ввода и вывода между железнодорожными линиями
|
| 2 | SGM8038-2 | 6 | Нет, нет. | 1.4 ~ 5.5 | 0.145 | 130 | 6 | 110 | 0.8 | 3 | 2 | 125 | 94 | Да, да. | Да, да. |
SOT-23-8, SOIC-8, TDFN-2×2-8L
|
Высокая точность ввода и вывода между железнодорожными линиями
|
| 1 | SGM8049-1 | 2.5 | Нет, нет. | 1.8 ~ 5.5 | 0.12 | 80 | 3.5 | 75 | 0.85 | 0.6 | 1 | 118 | 100 | Да, да. | Да, да. |
SOT-23-5,SC70-5,TDFN-2×2-6L
|
Вводный ток пико-ампер, микроэнергия, ввод и выход железнодорожного транспорта
|
| 2 | SGM8049-2 | 2.5 | Нет, нет. | 1.8 ~ 5.5 | 0.12 | 80 | 3.5 | 75 | 0.85 | 0.6 | 1 | 118 | 100 | Да, да. | Да, да. |
SOT-23-8, SOIC-8
|
Вводный ток пико-ампер, микроэнергия, ввод и выход железнодорожного транспорта
|
| 4 | SGM8049-4 | 2.5 | Нет, нет. | 1.8 ~ 5.5 | 0.12 | 80 | 3.5 | 75 | 0.85 | 0.6 | 1 | 118 | 100 | Да, да. | Да, да. |
ТССОП-14
|
Вводный ток пико-ампер, микроэнергия, ввод и выход железнодорожного транспорта
|
| 1 | SGM8210-1 | 50 | Нет, нет. | 3.3 ~ 24 | 1 | 300 | 3 | 25 | 1 | 1 | 5 | 120 | 115 | Да, да. | Да, да. |
SOT-23-5,SC70-5
|
Высокое напряжение, микроэнергия, точность
|
| 2 | SGM8210-2 | 50 | Нет, нет. | 3.3 ~ 24 | 1 | 300 | 3 | 25 | 1 | 1 | 5 | 120 | 115 | Да, да. | Да, да. |
SOIC-8,MSOP-8,TDFN-2×3-8L
|
Высокое напряжение, микроэнергия, точность
|
| 4 | SGM8210-4 | 50 | Нет, нет. | 3.3 ~ 24 | 1 | 300 | 3 | 25 | 1 | 1 | 5 | 120 | 115 | Да, да. | Да, да. |
SOIC-14
|
Высокое напряжение, микроэнергия, точность
|
| 1 | SGM8240-1 | 2.8 | Нет, нет. | 2.7 ~ 24 | 0.1 | 50 | 3 | 100 | 1 | 3 | 5 | 120 | 110 | Да, да. | Да, да. |
SC70-5, SOT-23-5
|
Высокое напряжение, микроэнергия, точность
|
| 2 | SGM8240-2 | 2.8 | Нет, нет. | 2.7 ~ 24 | 0.1 | 50 | 3 | 100 | 1 | 3 | 5 | 120 | 110 | Да, да. | Да, да. |
TDFN-2×3-8L, SOIC-8, MSOP-8
|
Высокое напряжение, микроэнергия, точность
|
| 4 | SGM8240-4 | 2.8 | Нет, нет. | 2.7 ~ 24 | 0.1 | 50 | 3 | 100 | 1 | 3 | 5 | 120 | 110 | Да, да. | Да, да. |
SOIC-14
|
Высокое напряжение, микроэнергия, точность
|

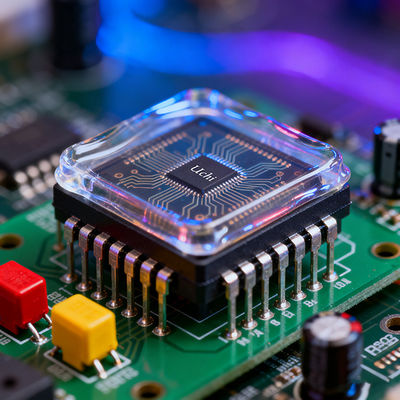

Интегрированные схемы (ИК) служат основой современной электроники, предлагая небольшие размеры, низкое потребление энергии, высокую производительность и высокую надежность.Они широко используются в потребительской электронике, промышленные приложения, связи, автомобильная электроника, медицинское оборудование и системы аэрокосмической и оборонной промышленности.
Uchi Electronics предоставляет высокопроизводительные аналоговые и смешанные решения обработки сигналов для промышленной автоматизации, новой энергетики, автомобилестроения, связи, вычислений,Приложения для потребительской электроники и медицинского оборудования.
Это решение демонстрирует применение интегральных схем в смартфонах и планшетах.
