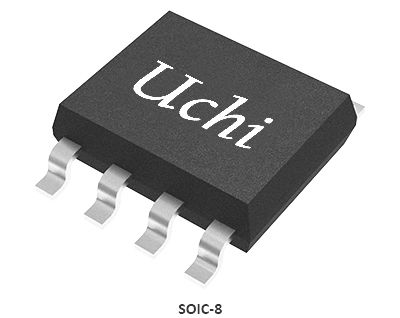

550нА, входы/выходы rail-to-rail, высокоточный операционный усилитель, интегральная схема
Подробная информация о продукте:
| Место происхождения: | Dongguan China |
| Фирменное наименование: | UCHI |
| Сертификация: | Completed |
| Номер модели: | SGM8040-1/-2 |
Оплата и доставка Условия:
| Количество мин заказа: | 1000 шт |
|---|---|
| Цена: | Подлежит переговорам |
| Упаковывая детали: | Стандартный |
| Время доставки: | 3 недели |
| Условия оплаты: | T/T, Western Union |
| Поставка способности: | 5000 шт |
|
Подробная информация |
|||
| Напряжение снабжения: | 6 В | Аналоговые входы (VIN+, VIN-): | (-VS) - 0,3 В до (+VS) + 0,3 В |
|---|---|---|---|
| Дифференциальный ввод напряжения: | |(-ВС) - (+ВС)| | ТЕМПЕРАТУРА СОЕДИНЕНИЯ: | +150℃ |
| Диапазон температуры хранения: | -65℃ к +150℃ | Температура руководства (паять, 10s): | +260℃ |
| HBM: | 8000 В | мм: | 400 В. |
| CDM: | 1000 В. | Диапазон рабочей температуры: | -40 ℃ до +85 ℃ |
| Выделить: | Высокоточный операционный усилитель 550нА,Операционный усилитель с входами/выходами rail-to-rail,Интегральная схема мощного MOSFET |
||
Характер продукции
550nA, железнодорожный I/O, высокоточный операционный усилитель IC
Высокоточные одиночные усилители SGM8040-1 и двойные усилители SGM8040-2 гарантированно работают с одним напряжением питания до 1,4 В,при оттоке 550nA/усилителя (TYP) тихоокеанского токаЭти устройства поддерживают работу ввода и вывода между рельсами, что делает их идеальными для батарейных и портативных приложений.
Ключевые особенности
- Низкий тихий ток: 550nA (TYP)
- Вход и выход между железнодорожными линиями
- Продукт увеличения полосы передачи: 11 кГц (TYP)
- Широкий диапазон напряжения питания: от 1,4 до 5,5 В
- Укрепляется единство
- Низкое офсетное напряжение: 230μV (MAX)
- Диапазон температуры работы от -40°C до +85°C
- Доступен в зеленых пакетах SOT-23-5, SC70-5 и SOIC-8.
Заявления
- Таблички проезда
- Продукты для ношения
- Измерения температуры
- Системы, работающие на батареях
Типичное применение
Руководство по выбору продукта
| Усилители по пакету | Номер части | IQ/Amp Typ (μA) | Отключение | VCC ((V) | GBP Typ (кГц) | Тип скорости свертывания (V/ms) | ENOISE 0,1 Гц ~ 10 Гц (μVPP) | ENOISE Typ @1kHz (nV/√Hz) | VOS Max @25°C (mV) | TC типа VOS (μV/°C) | Тип IB (pA) | AVO Typ (dB) | Тип CMRR (dB) | Ввод между железнодорожными линиями | Выпуск между железнодорожными линиями | Пакет | Особенности |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM8040-1 | 0.55 | Нет, нет. | 1.4 ~ 5.5 | 11 | 4 | 5 | 180 | 0.23 | 1 | 10 | 120 | 92 | Да, да. | Да, да. |
SOT-23-5,SC70-5,SOIC-8
|
Очень низкий тихий ток, вход и выход между железнодорожными линиями
|
| 2 | SGM8040-2 | 0.55 | Нет, нет. | 1.4 ~ 5.5 | 11 | 4 | 5 | 180 | 0.23 | 1 | 10 | 120 | 92 | Да, да. | Да, да. |
TDFN-2×2-8L, SOIC-8
|
Очень низкий тихий ток, вход и выход между железнодорожными линиями
|
| 1 | SGM8041 | 0.71 | Нет, нет. | 1.4 ~ 5.5 | 14.5 | 3.3 | 3.4 | 135 | 2.5 | 2.5 | 1 | 93 | 84 | Да, да. | Да, да. |
SOT-23-5, SOIC-8, MSOP-8
|
Очень низкий тихий ток, вход и выход между железнодорожными линиями
|
| 2 | SGM8042 | 0.67 | Нет, нет. | 1.4 ~ 5.5 | 14.5 | 4.2 | 3.2 | 180 | 2.5 | 2.5 | 1 | 93 | 84 | Да, да. | Да, да. |
SOIC-8,MSOP-8
|
Очень низкий тихий ток, вход и выход между железнодорожными линиями
|
| 4 | SGM8044 | 0.67 | Нет, нет. | 1.4 ~ 5.5 | 15 | 3.4 | 3.2 | 190 | 2.5 | 2.5 | 1 | 93 | 83 | Да, да. | Да, да. |
SOIC-14,TSSOP-14,TQFN-3×3-16L
|
Очень низкий тихий ток, вход и выход между железнодорожными линиями
|
| 1 | SGM8045 | 0.71 | Нет, нет. | 1.4 ~ 5.5 | 100 | 16 | 3.2 | 160 | 2.5 | 2.5 | 1 | 93 | 84 | Да, да. | Да, да. |
SOT-23-5, SOIC-8, MSOP-8
|
Стабильность на 10, 100 кГц, очень низкаяQ., РИО
|
| 2 | SGM8046 | 0.67 | Нет, нет. | 1.4 ~ 5.5 | 100 | 14.5 | 3 | 190 | 2.5 | 2.5 | 1 | 92 | 82 | Да, да. | Да, да. |
SOIC-8,MSOP-8
|
Стабильность на 10, 100 кГц, очень низкаяQ., РИО
|
| 4 | SGM8048 | 0.69 | Нет, нет. | 1.4 ~ 5.5 | 100 | 14.5 | 3.5 | 205 | 2.5 | 2.5 | 1 | 92 | 83 | Да, да. | Да, да. |
SOIC-14,TSSOP-14
|
Стабильность на 10, 100 кГц, очень низкаяQ., РИО
|
| 1 | SGM8141 | 0.38 | Нет, нет. | 1.4 ~ 5.5 | 5 | 1.5 | 4.9 | 125 | 2.5 | 2 | 1 | 90 | 80 | Да, да. | Да, да. |
SOT-23-5, SOIC-8, MSOP-8
|
Ультранизкий тихий ток, вход и выход между железнодорожными линиями
|
| 2 | SGM8142 | 0.35 | Нет, нет. | 1.4 ~ 5.5 | 5 | 1.6 | 4 | 130 | 2.5 | 2 | 1 | 93 | 83 | Да, да. | Да, да. |
SOIC-8,MSOP-8
|
Ультранизкий тихий ток, вход и выход между железнодорожными линиями
|

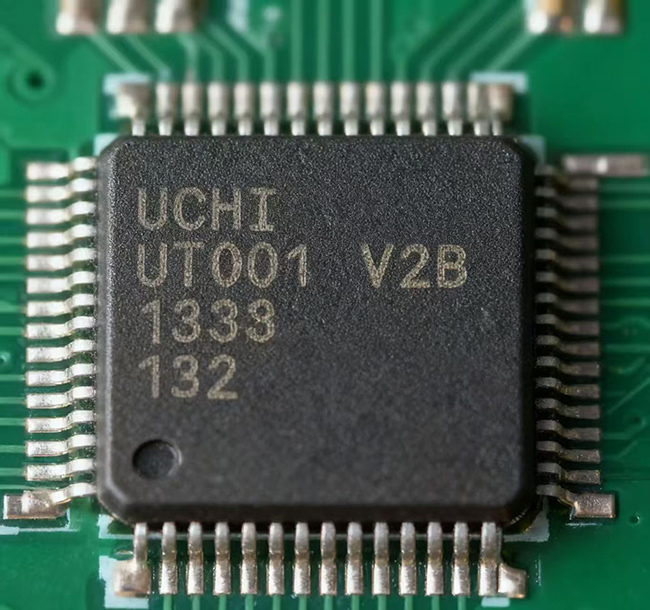

Интегрированные схемы (ИК) служат основой современной электроники, предлагая небольшие размеры, низкое потребление энергии, высокую производительность и высокую надежность.Они широко используются в потребительской электронике, промышленные приложения, связи, автомобильная электроника, медицинское оборудование и системы аэрокосмической и оборонной промышленности.
Uchi Electronics предоставляет высокопроизводительные аналоговые и смешанные решения обработки сигналов для промышленной автоматизации, новой энергетики, автомобилестроения, связи, вычислений,Приложения для потребительской электроники и медицинского оборудования.
Это решение демонстрирует интегральные схемы для смарт-часов и носимых устройств.
