SOT-323 SS8050W NPN Кремниевый эпитаксиальный плоский транзистор для высокого электрического тока
Подробная информация о продукте:
| Место происхождения: | Донггуан Китай |
| Фирменное наименование: | UCHI |
| Сертификация: | Completed |
| Номер модели: | SS8050W |
Оплата и доставка Условия:
| Количество мин заказа: | 1000 шт. |
|---|---|
| Цена: | Подлежит переговорам |
| Упаковывая детали: | Стандартный |
| Время доставки: | 3weeks |
| Условия оплаты: | Т/Т, Вестерн Юнион |
| Поставка способности: | 5000 штук |
|
Подробная информация |
|||
| Выделить: | SS8050W,npn кремниевый эпитаксиальный планарный транзистор,Эпитаксиальный планарный транзистор с высоким коллектором тока |
||
|---|---|---|---|
Характер продукции
SOT-323 высокочастотный транзистор с низким уровнем шума ((PNP)
СТРАНИЦЫ
- Коллекторный ток.
- В дополнение к SS8550W.
- Рассеивание коллектора:PC=200mW(TC=25°C)
Применение
- Высокий коллекторный ток.
Информация о заказах
Номер типа: SS8050W

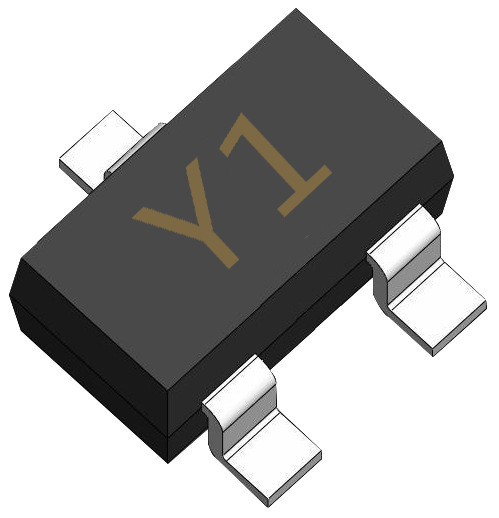

Маркировка: Y1
Код упаковки: SOT-323
Электрические характеристики @ Ta=25 °C, если не указано иное
| Параметр | Символ | Условия испытаний | МИН | Тип | Максимум | ЕДИНСТВО |
| Напряжение отключения от базы коллектора | V ((BR) CBO | IC=100μA,IE=0 | 40 | V | ||
| Напряжение отключения коллектора-излучателя | V(BR)CEO | IC=2mA, IB=0 | 25 | V | ||
| Напряжение отключения излучателя-базы | V ((BR) EBO | IE=-100μA, IC=0 | 5 | V | ||
| Ограничительный ток коллектора | ICBO | VCB=40V,IE=0 | 0.1 | μA | ||
| Ограничительный ток коллектора | ICEO | VCE=20V, IB=0 | 0.1 | μA | ||
| Ограничительный ток излучателя | IEBO | VEB=5V, IC=0 | 0.1 | μA | ||
| Увеличение постоянного тока |
hFE |
VCE=1V, IC=100mA | 120 | 400 | ||
| VCE=1V, IC=800mA | 40 | |||||
| Напряжение насыщения коллектора-излучателя | VCE ((sat) | IC=800 mA, IB=80 mA | 0.5 | V | ||
| Напряжение насыщения базового излучателя | VBE ((sat) | IC=800 mA, IB=80 mA | 1.2 | V | ||
| Напряжение базового излучателя | VBE | VCE=1V IC=10mA | 1 | V | ||
| Частота перехода | fT | VCE=10V, IC=50mA f=30MHz | 100 | МГц |
КЛАССИФИКАЦИЯ ХФЕ ((1)
| Звание | Л | H | J |
| Диапазон | 120-200 | 200-350 | 300-400 |
Типичный КАРАКТЕРИСТИКА @Да.=25 °Cесли только В противном случае указано
