SOT89-3 HT7550-1 100mA Низкая мощность LDO 24V в оборудовании на батареях
Подробная информация о продукте:
| Место происхождения: | Донггуан Китай |
| Фирменное наименование: | UCHI |
| Сертификация: | Completed |
| Номер модели: | HT7550 7530 |
Оплата и доставка Условия:
| Количество мин заказа: | 1000 шт. |
|---|---|
| Цена: | Подлежит переговорам |
| Упаковывая детали: | Стандартный |
| Время доставки: | 3weeks |
| Условия оплаты: | T/T, Western Union |
| Поставка способности: | 5000 штук |
|
Подробная информация |
|||
| Выделить: | 100mA Низкая мощность LDO,низкая мощность Ldo 24V,Оборудование на батареях с низкой мощностью |
||
|---|---|---|---|
Характер продукции

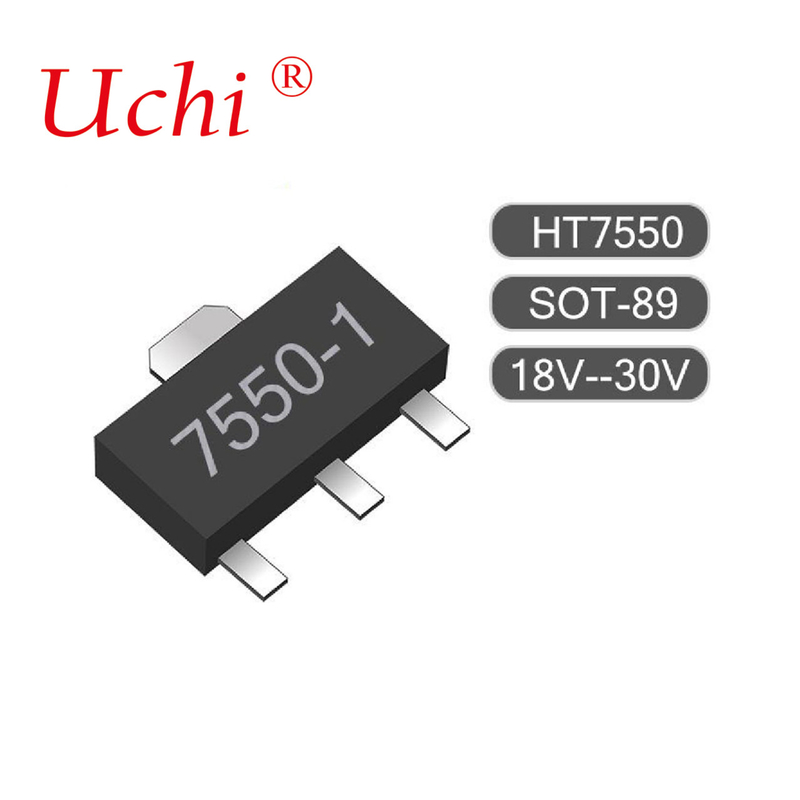

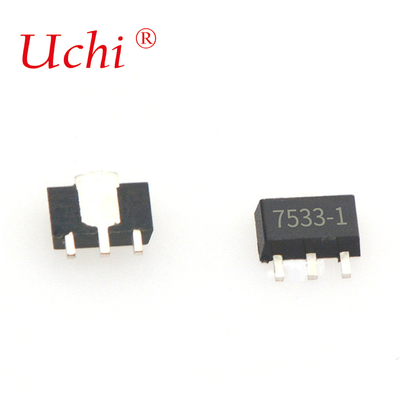

SOT89-3 HT7550-1 100mA Низкая мощность LDO
● Соответствующая модель продукта: HT7536-1, HT7550-1, HT7536-1, HT7533-1, HT7530-1...
| Часть Нет, нет.. | Выходное напряжение | Пакет | Маркировка |
| HT7530-1 | 3.0В |
TO-92 SOT-89 SOT-25 |
75XX-1 (для TO-92) 75XX-1 (для SOT-89) 5XX1 (для SOT-25) |
| HT7533-1 | 3.3В | ||
| HT7536-1 | 3.6В | ||
| HT7544-1 | 4.4В | ||
| HT7550-1 | 5.0В |
Примечание: "XX" означает выходное напряжение.
Для устройств без свинца в упаковке TO-92 в конце кода даты будет добавлена отметка "#", в то время как в упаковках SOT-89 и SOT-25 в конце маркировки будет добавлена отметка "#".
Абсолютное Максимальная Рейтинги
Напряжение подачи... ≈ 0,3V до 26V Температура хранения... ≈ 50oC до 125oC
Потребление электроэнергии (*1)................................... 250 мВт Рабочая температура......................... ≈40°C до 85°C
Потребление энергии (*2)........................... 150 мВт
Примечание: это только значения напряжения. Нагрузки, превышающие диапазон, указанный в разделе "Абсолютные максимальные значения напряжения", могут привести к существенному повреждению устройства.Функциональная работа данного устройства при других условиях, кроме перечисленных в спецификации, не предполагается, и длительное воздействие экстремальных условий может повлиять на надежность устройства..
*1: применяется к SOT89 и TO-92 *2: применяется к SOT-25
Электрические характеристики
HT7530-1, +3.0V Выпуск ТипTa=25oC
| Символ | Параметр | Условия испытания | Минуты. | Тип. | Макс. | Единица | |
| V IN | Условия | ||||||
| V OUT | Толерантность выходного напряжения | 5В | IOUT=10mA | 2.91 | 3.0 | 3.09 | V |
| ИОУТ | Выходной ток | 5В | 60 | 100 | mA | ||
| ΔV ВНЗ | Регулирование нагрузки | 5В | 1mA≤IOUT≤50mA | 60 | 150 | mV | |
| VDIF | Падение напряжения | — | IOUT=1mA | — | 100 | — | mV |
| МКС | Текущее потребление | 5В | Без нагрузки | — | 2.5 | 5 | μA |
| ΔVOUT | Регламентация линии | — | 4V≤V IN≤24V IOUT=1mA | — | 0.2 | — | %/V |
| ΔVIN × VOUT | |||||||
| V IN | Входное напряжение | — | — | — | — | 24 | V |
| ΔVСнаружиΔTa | Коэффициент температуры | 5В |
IOUT=10mA 0oC |
— | ±0.45 | — | mV/oC |
HT7533-1, +3.3V Выпуск ТипTa=25oC
| Символ | Параметр | Условия испытания | Минуты. | Тип. | Макс. | Единица | |
| V IN | Условия | ||||||
| V OUT | Толерантность выходного напряжения | 5.5В | IOUT=10mA | 3.201 | 3.3 | 3.399 | V |
| ИОУТ | Выходной ток | 5.5В | — | 60 | 100 | — | mA |
| ΔV ВНЗ | Регулирование нагрузки | 5.5В | 1mA≤IOUT≤50mA | — | 60 | 150 | mV |
| VDIF | Падение напряжения | — | IOUT=1mA | — | 100 | — | mV |
| МКС | Текущее потребление | 5.5В | Без нагрузки | 2.5 | 5 | μA | |
|
ΔVOUT ΔVIN × VOUT |
Регламентация линии | 4.5V≤V IN≤24V IOUT=1mA | 0.2 | %/V | |||
| V IN | Входное напряжение | 24 | V | ||||
| ΔVСнаружиΔTa | Коэффициент температуры | 5.5В |
IOUT=10mA 0oC |
— |
±0.5 |
— |
mV/oC |
HT7536-1, +3.6V Выпуск ТипTa=25oC
| Символ | Параметр | Условия испытания | Минуты. | Тип. | Макс. | Единица | |
| V IN | Условия | ||||||
| V OUT | Толерантность выходного напряжения | 5.6В | IOUT=10mA | 3.492 | 3.6 | 3.708 | V |
| ИОУТ | Выходной ток | 5.6В | — | 60 | 100 | — | mA |
| ΔV ВНЗ | Регулирование нагрузки | 5.6В | 1mA≤IOUT≤50mA | — | 60 | 150 | mV |
| VDIF | Падение напряжения | — | IOUT=1mA | — | 100 | — | mV |
| МКС | Текущее потребление | 5.6В | Без нагрузки | — | 2.5 | 5 | μA |
|
ΔVOUT ΔVIN × VOUT |
Регламентация линии |
— |
4.6V≤V IN≤24V IOUT=1mA |
— |
0.2 |
— |
%/V |
| V IN | Входное напряжение | — | — | — | — | 24 | V |
| ΔVСнаружиΔTa | Коэффициент температуры | 5.6В |
IOUT=10mA 0oC |
— |
±0.6 |
— |
mV/oC |
HT7544-1, плюс 4.4V Выпуск ТипTa=25oC
| Символ | Параметр | Условия испытания | Минуты. | Тип. | Макс. | Единица | |
| V IN | Условия | ||||||
| V OUT | Толерантность выходного напряжения | 6.4В | IOUT=10mA | 4.268 | 4.4 | 4.532 | V |
| ИОУТ | Выходной ток | 6.4В | 60 | 100 | mA | ||
| ΔV ВНЗ | Регулирование нагрузки | 6.4В | 1mA≤IOUT≤50mA | — | 60 | 150 | mV |
| VDIF | Падение напряжения | — | IOUT=1mA | — | 100 | — | mV |
| МКС | Текущее потребление | 6.4В | Без нагрузки | — | 2.5 | 5 | μA |
|
ΔVIN × VOUT |
Регламентация линии |
— |
5.4V≤V IN≤24V IOUT=1mA |
— |
0.2 |
— |
%/V |
| V IN | Входное напряжение | — | — | — | — | 24 | V |
| ΔVСнаружиΔTa | Коэффициент температуры | 6.4В |
IOUT=10mA 0oC |
— |
±0.7 |
— |
mV/oC |
HT7550-1, +5.0V Выпуск ТипTa=25oC
| Символ | Параметр | Условия испытания | Минуты. | Тип. | Макс. | Единица | |
| V IN | Условия | ||||||
| V OUT | Толерантность выходного напряжения | 7В | IOUT=10mA | 4.85 | 5.0 | 5.15 | V |
| ИОУТ | Выходной ток | 7В | — | 100 | 150 | — | mA |
| ΔV ВНЗ | Регулирование нагрузки | 7В | 1mA≤IOUT≤70mA | — | 60 | 150 | mV |
| VDIF | Падение напряжения | — | IOUT=1mA | — | 100 | — | mV |
| МКС | Текущее потребление | 7В | Без нагрузки | — | 2.5 | 5 | μA |
| ΔVOUT | Регламентация линии |
— |
6V≤V IN≤24V IOUT=1mA |
— |
0.2 |
— |
%/V |
| ΔVIN × VOUT | |||||||
| V IN | Входное напряжение | — | — | — | — | 24 | V |
| ΔVСнаружиΔTa | Коэффициент температуры | 7В |
IOUT=10mA 0oC |
— |
±0.75 |
— |
mV/oC |
