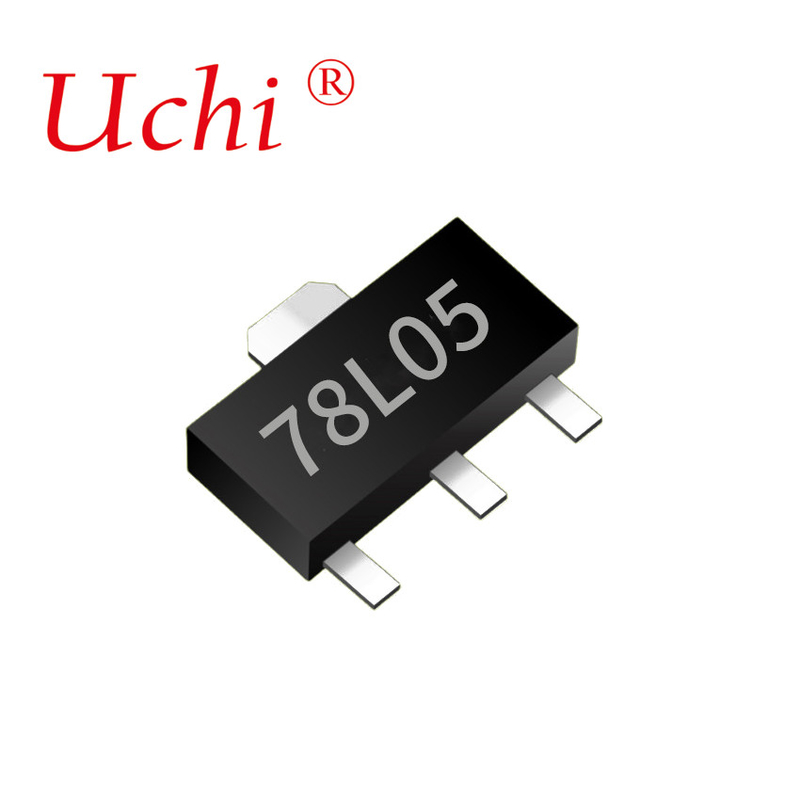

SOT89-3 78L05 5v Регуляторы напряжения Пластмассовые инкапсулы
Подробная информация о продукте:
| Место происхождения: | Донггуан Китай |
| Фирменное наименование: | UCHI |
| Сертификация: | Completed |
| Номер модели: | 78l05 |
Оплата и доставка Условия:
| Количество мин заказа: | 1000 шт. |
|---|---|
| Цена: | Подлежит переговорам |
| Упаковывая детали: | Стандартный |
| Время доставки: | 3weeks |
| Условия оплаты: | Т/Т, Вестерн Юнион |
| Поставка способности: | 5000 штук |
|
Подробная информация |
|||
| Выделить: | Регуляторы напряжения 5 В,Регуляторы напряжения SOT89 3,78L05 Регуляторы напряжения |
||
|---|---|---|---|
Характер продукции
СТРАНИЦЫ
1Максимальный выходный ток IOM: 0,1A
2Выходное напряжение VO: 5V
3Продолжительное общее рассеивание PD: 0,6 W (Ta= 25 °C)
Абсолютное Максимальное ОтношениеNGS (тепловая температура работы) применяется диапазон если не указано иное)
| Параметр | Символ | Стоимость | Единица |
| Входное напряжение | Ви | 30 | V |
| Тепловое сопротивление от соединения к окружающей среде | RθJA | 160 | °C/W |
| Диапазон температуры на рабочем стыке | TOPR | -40 ~ +125 | °C |
| Диапазон температуры хранения | TSTG | -65 ~+150 | °C |
Электрические характеристики при специфицированной температуре виртуального соединения (Vi=10V,Io=40mA,Ci=0,33uF,,Co=0,1uF, если не указано иное)
| Параметр | Символ | Условия испытаний | Минуты | Тип | Макс | Единица | |
|
Выходное напряжение |
Во |
25°C |
4.80 | 5.0 | 5.20 | V | |
| 4.85 | 5.0 | 5.15 | V | ||||
| 4.90 | 5.0 | 5.10 | V | ||||
| 7V≤Vi≤20V, Io= 1mA~40mA | 0-125°С | 4.75 | 5.0 | 5.25 | V | ||
| Io=1mA~70mA | 4.75 | 5.0 | 5.25 | V | |||
| Регулирование нагрузки | ΔVo | Io=1mA~100mA | 25°C | 11 | 60 | mV | |
| Io=1mA~40mA | 25°C | 5 | 30 | mV | |||
| Регулирование линий | ΔVo | 7V≤Vil≤20V | 0-125°С | 55 | 150 | mV | |
| 8V≤Vi≤20V | 25°C | 45 | 100 | mV | |||
| Спокойный поток | IQ | 25°C | 3.8 | 6 | mA | ||
| Спокойное изменение течения | Δ Iq | 8V≤Vi≤20V | 0-125°С | 1.5 | mA | ||
| Δ Iq | 1mA≤V l≤40mA | 0-125°С | 0.1 | ||||
| Выходное шумовое напряжение | ВН | 10Hz≤f≤100KHz | 25°C | 40 | МкВ/Во | ||
| Отторжение риппла | RR | 8V≤Vi≤20V,f=120Hz | 0-125 | 41 | 49 | ДБ | |
| Выходное напряжение | Вд | 25°C | 1.7 | V | |||
Типичное применение
Типичные характеристики
Рисунок Outlitne
SOT-89-3L Предлагаемая планировка площадки
