Материал: CU1020Размер: 250x150x15 ммВес: 2,5 кгТехнология: ЧПУ-обработкаХарактеристика: Хорошая охлаждающая способность и отсутствие утечек по умолчаниюОбработка поверхности: обезжиренная, очищенная и пассивированнаяТеплопроводящая мощность: 1300 ВтВы можете быть уверены, покупая алюминиевую пластину с водяным охлаждением для теплоотвода оборудования на нашем заводе, и мы предложим вам лучшее послепродажное обслуживание и своевременную доставку.

Параметры продукта алюминиевой пластины с водяным охлаждением для теплоотвода оборудования

Материал: CU1020

Размер: 250x150x15 мм

Вес: 2,5 кг

Технология: ЧПУ-обработка

Характеристика: Хорошая охлаждающая способность и отсутствие утечек по умолчанию

Обработка поверхности: обезжиренная, очищенная и пассивированная

Теплопроводящая мощность: 1300 Вт



Преимущества продукта алюминиевой пластины с водяным охлаждением для теплоотвода оборудования

Так же, как теплоотвод - это слово, которое люди знают, это охлаждающее устройство, которое играет важную роль в современном оборудовании и машинах, без охлаждающего теплоотвода оно может разрушить операционную систему и, таким образом, стоить тысячи долларов убытков, однако некоторые теплоотводы, независимо от активного или пассивного теплоотвода, их охлаждающая способность ограничена примерно 200-300 Вт, очень редко теплоотводы могут иметь большую мощность охлаждения более 300 Вт, так является ли это ограничением для современного радиатора?



Ответ нет, технология меняется со временем, и появляется все больше и больше передовых методов, и все они способствуют человеческому интеллекту и преданности делу, поэтому, поскольку оборудование становится все более совершенным, а его операционные устройства требуют более мощных охлаждающих теплоотводов, теперь появилась пластина с водяным охлаждением, чтобы удовлетворить требования крупного оборудования, например, лазерное оборудование требует высокой мощности в электричестве, и оно обязательно будет генерировать больше тепла, поэтому, если вы хотите поддерживать нормальную температуру и стабильную работу, вам потребуется высокая охлаждающая мощность пластины с водяным охлаждением для лазерного оборудования, эта пластина с водяным охлаждением предназначена для лазерного оборудования, она может охлаждать более 500 Вт или 1000 Вт, и даже более 3000 Вт доступно, этот способ охлаждения использует поток жидкости и может регулировать мощность охлаждения в зависимости от скорости потока и объема воды. Медная трубка для передачи воды, а источник тепла прикреплен к пластине с водяным охлаждением для контакта с теплом и рассеивания тепла до более низкой температуры.

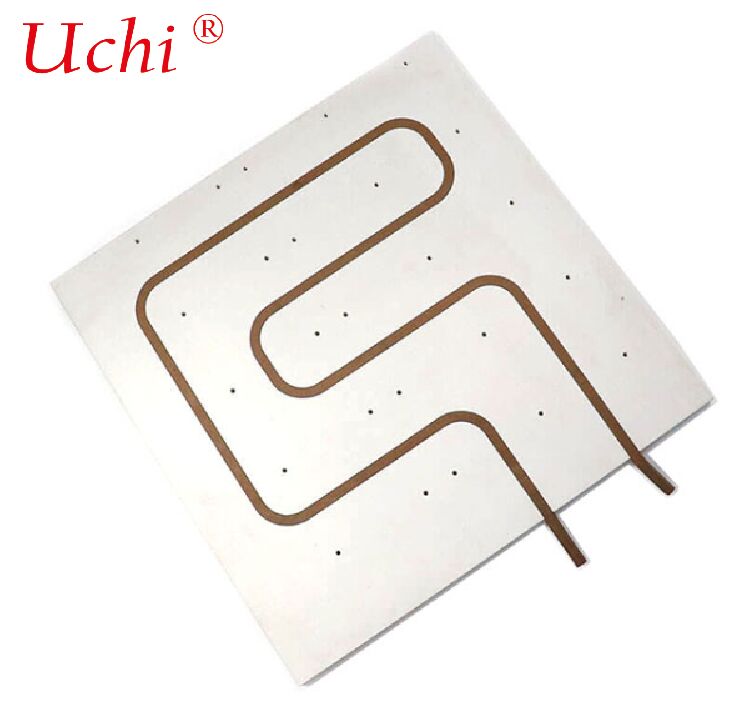

Алюминиевая пластина с водяным охлаждением

1. Основное введение

• Материал: AL6063 / AL6061 (экструдированный алюминий, хорошая теплопроводность и обрабатываемость)
• Структура: Внутри с водяным каналом / проточным трактом, снаружи с монтажной поверхностью
• Охлаждающая среда: Вода, вода с гликолем, охлаждающее масло

2. Основные типы производства

(1) Экструдированный алюминиевый профиль + крышка

• Процесс: Экструзия одной стороны с канавкой → сварка/склеивание крышки → сверление входа/выхода
• Характеристики: Низкая стоимость, массовое производство, подходит для плоских, длинных пластин с водяным охлаждением

(2) Глубокая обработка + сварка трением (FSW)

• Процесс: Фрезерование глубокого канала на ЧПУ → сварка крышки трением
• Характеристики: Высокая прочность, отсутствие утечек, высокое сопротивление давлению, широко используется в промышленности, новой энергетике

(3) Скребковая обработка + склеивание / сварка

• Для высокой плотности мощности, сложного поля потока

3. Типичная структура и форма

• Прямоугольная плоская пластина (наиболее распространенная для IGBT, инвертора, аккумулятора, лазера)
• Длинная полоса (для шкафа оборудования, массива силовых модулей)
• Многополостные, змеевидные, параллельные, Z-образные, S-образные водяные каналы
• Может быть с монтажными отверстиями, резьбовыми отверстиями, ступенями, избегающими отверстий

4. Преимущества

• Высокая эффективность рассеивания тепла: прямое контактное жидкостное охлаждение, намного лучше воздушного охлаждения
• Легкий вес: низкая плотность алюминия, подходит для интеграции оборудования
• Хорошая пластичность: экструдированный профиль может быть изготовлен в сложный профиль
• Высокая гибкость обработки: ЧПУ может реализовать различные формы и интерфейсы
• Хорошая коррозионная стойкость с обработкой поверхности

5. Типичные применения

• Промышленные источники питания / инверторы / IGBT / MOSFET
• Лазерное оборудование, водяное охлаждение лазерной головки
• Контроллер двигателя нового энергетического транспортного средства
• Базовая станция связи, жидкостное охлаждение серверов
• Медицинское оборудование, мощные светодиоды, оборудование для хранения энергии

6. Ключевые параметры проектирования

• Охлаждающая мощность и тепловой поток
• Температура и расход входной воды
• Сопротивление давлению (обычно 1-10 бар)
• Ширина, глубина канала, длина проточного тракта
• Плоскостность и шероховатость поверхности (для теплового контакта)
• Интерфейс: резьба G1/4, M5/M6, быстроразъемное соединение

7. Обработка поверхности

• Анодирование (обычное, антикоррозийное, изоляционное)
• Никелирование
• Пассивация
