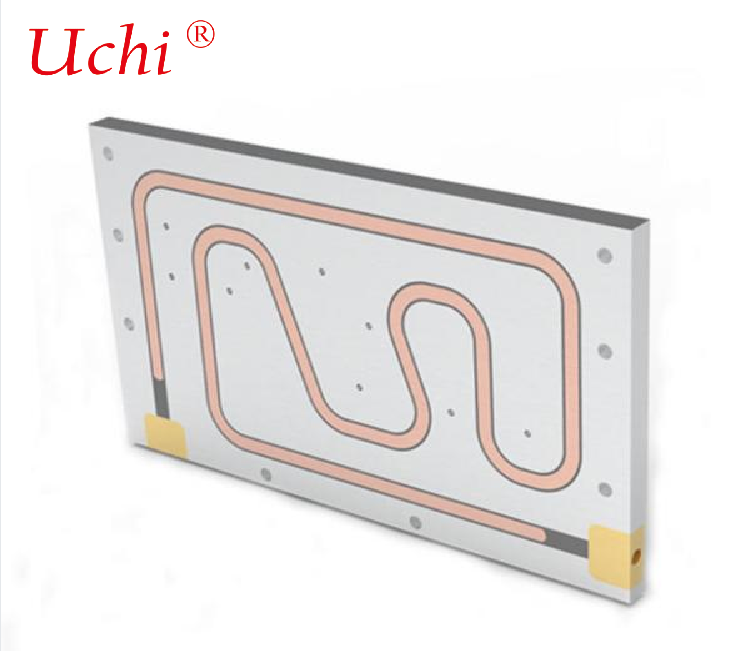

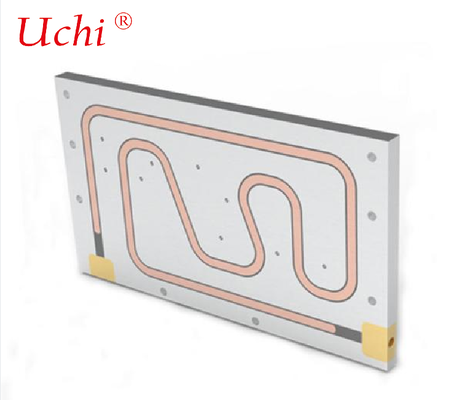

Жидкость охлажденная холодная плита для инвертора (инвертор жидкость холодная плита)
Подробная информация о продукте:
| Место происхождения: | Дунгуань, Гуандун, Китай |
| Фирменное наименование: | UCHI |
| Сертификация: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
Оплата и доставка Условия:
| Количество мин заказа: | 1000 шт. |
|---|---|
| Цена: | Подлежит переговорам |
| Упаковывая детали: | масса |
| Время доставки: | 5-7 дней |
| Условия оплаты: | T/T, PayPal, западное соединение, грамм денег |
| Поставка способности: | 5000,000,000PCS в месяц |
|
Подробная информация |
|||
| Мощность рассеивания тепла: | ≥ 25 Вт | Цвет: | Индивидуальный цвет |
|---|---|---|---|
| Технология продукта: | Станок с ЧПУ + обработка поверхности | Несущий: | Подшипник из сплава |
| Статья никакая: | Пластина жидкостного охлаждения 14 | Теплопроводящая способность: | 400 Вт |
| Уход: | пассивация Теплопроводность | Рабочее давление: | Минимум 1 бар |
| Диапазон шума: | 9.5-25 | Мощность источника тепла: | 24КВт |
| Измерение: | 268х158х22мм | Форма: | Квадрат |
| Теплопроводящая мощность: | 238W | Процесс: | припаянный плавник со скосом |
| Выделить: | Холодная плита инвертора с жидкостным охлаждением,Инверторная жидкостная охлаждающая плита,высокопроизводительная жидкая холодная пластина |
||
Характер продукции
Жидкость охлажденная холодная плита для инвертора (инвертор жидкость холодная плита)
1. Обзор продукции
Этот компонент жидкого охлаждения специально разработан для фотоэлектрических инверторов, инверторов для хранения энергии, ветровых преобразователей и промышленных преобразователей частот.Он циркулирует охлаждающей жидкости через внутренние каналы потока для рассеивания тепла, генерируемого основными компонентами, такими как IGBT, Си-Си силовые модули, индукторы и шины, обеспечивающие стабильную работу оборудования при полной нагрузке.
2. Основные применимые процессы и особенности
2.1 Версия сварки с перемешиванием на трение (FSW) (High-end Mainstream)
Принятие технологии сварки твердого состояния без расплавленного бассейна или пор.
- Устойчивость к высокому давлению: номинальное рабочее давление ≥ 1,5 МПа, отличная вибрационная стойкость и термоутомляемость.
- Минимальная деформация сварки и высокая плоскость поверхности, обеспечивающая превосходный тепловой контакт с силовыми модулями.
- Идеально подходит для применений, требующих длительного срока службы и работающих при сильных вибрациях, таких как наружные объекты, системы, установленные на транспортных средствах, оборудование для хранения энергии и ветроэнергетики.
2.2 Вакуумная версия сварки (рентабельный тип)
- Зрелый процесс с высокой производительностью, подходящий для низкого давления и статических условий работы.
- Сопротивление давлению: 0,5−1,2 МПа; при обработке происходит относительно большая термическая деформация.
- Широко применяется для внутренних преобразователей частоты питания и общих фотоэлектрических инверторов.
3Общие материалы
Сплав алюминия (основной)
- 6061/6063: Оптимальная общая производительность по прочности, теплопроводности и обрабатываемости, первый выбор для общих моделей.
- 1050/1070: Чистый алюминий с более высокой теплопроводностью, для оборудования с чрезвычайно высокими требованиями к теплоотводу.
Сплав меди
Обладает превосходной теплопроводностью, используется для инверторов с высокой мощностью и модулями высокой плотности.
4. Типы внутренних каналов потока
- Серпентинский канал: Для общих высокомощных инверторов с равномерным потоком жидкости и стабильным рассечением тепла.
- Микроканал: Применяется для компактных инверторов с высокой плотностью мощности для повышения эффективности теплообмена.
- Параллельный канал расщепления потока: позволяет рассеивать тепло в зонах для нескольких модулей и обеспечивает постоянный контроль температуры.
5Основные технические параметры (промышленные стандарты)
- Стандартное испытательное давление: 1,0 МПа, после 30 минут поддержания давления не протекает
- Рабочая температура: -40°C ~ +85°C
- Плоскость поверхности (процесс FSW): ≤ 0,1 мм/м
- Применимые хладагенты: водный раствор этиленгликола, чистая вода, специальный антифриз для охлаждения
6Типичные сценарии применения
Электрические электрические инверторы, связанные с сетью
Системы преобразования мощности (PCS), системы инверторов для емкостей хранения энергии
Преобразователи энергии ветра, инверторы тяги локомотивов
Промышленные преобразователи частот, сервоприводы, оборудование для преобразования частот высокого напряжения
7Процесс изготовления (процесс FSW)
Material cutting → Flow channel milling → Precision cleaning → Plate assembly & clamping → Friction stir welding → Post-weld finish milling → Hydraulic & air tightness testing → Surface treatment (Anodizing / Sandblasting) → Machining of mounting holes & ports → Final inspection
8. Руководящие принципы отбора
- Внешние электростанции, ветровая энергетика, хранение энергии и долгосрочные вибрационные среды: приоритетное использование сварки на трении (FSW).
- Внутреннее статическое оборудование, затратно-чувствительные проекты и условия работы при низком давлении: выберите вакуумную свалку.
- Оборудование для выработки высокой мощности / высокой температуры: выбирать алюминиевые или медные материалы с высокой теплопроводностью в сочетании с микроканальной структурой.
