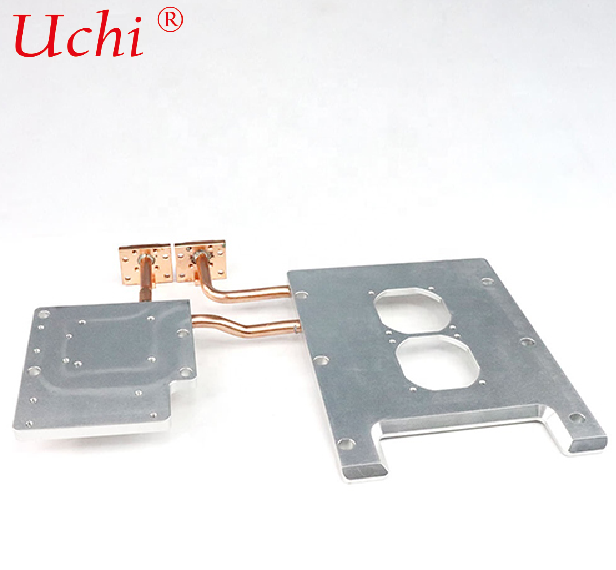

Многопрофильная алюминиевая холодная плита с медными трубами
Подробная информация о продукте:
| Место происхождения: | Дунгуань, Гуандун, Китай |
| Фирменное наименование: | UCHI |
| Сертификация: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
Оплата и доставка Условия:
| Количество мин заказа: | 1000 шт. |
|---|---|
| Цена: | Подлежит переговорам |
| Упаковывая детали: | масса |
| Время доставки: | 5-7 дней |
| Условия оплаты: | T/T, PayPal, западное соединение, грамм денег |
| Поставка способности: | 5000,000,000PCS в месяц |
|
Подробная информация |
|||
| Коррозионная стойкость: | Да, с соответствующими покрытиями | Служба: | Индивидуальное обслуживание ODM OEM |
|---|---|---|---|
| Количество водных путей: | 6 водных путей | Применимая среда: | Вода |
| Изготовляя стандарты: | GB3733.1 3765-83 | Материальные возможности: | Алюминий, Медь |
| Основной метод: | обработка с ЧПУ | Процесс: | припаянный плавник со скосом |
| Сплав или нет: | Сплав | Поверхность: | Анлодированный, полированный |
| Служба обработки: | Ковка вхолодную, CNC | Диаметр: | Φ 12 мм |
| Метод охлаждения: | Жидкостное охлаждение | ||
| Выделить: | алюминиевая жидкостная охлаждающая плита с медными трубами,многопрофильная холодная пластина для жидкостного охлаждения,медная труба жидкая холодная плита с гарантией |
||
Характер продукции
Многопрофильная алюминиевая холодная плита с медными трубами
1. Обзор продукции
Это композитный жидкостной охлаждающий теплораспределяющий компонент с корпусом из алюминиевого сплава и встроенными медными охлаждающими трубками TP2.Легкий вес и низкая стоимость и красная медь высокая теплопроводностьЭто широко распространенное решение для охлаждения силовой электроники и промышленного оборудования управления.
2Структурные особенности
Основной корпус изготавливается из экструдированных алюминиевых профилей или измельченных алюминиевых плит.
Круг охлаждения использует бесшовные красные медные трубки, которые поддерживают гибкую компоновку, включая каналы потока с одной, несколькими и изогнутыми схемами.
Алюминиевая основа тесно прикреплена к медным трубам, чтобы минимизировать тепловое сопротивление при контакте, что позволяет быстро передавать тепло от алюминиевой пластины к охлаждающей жидкости.
3Основные преимущества
✅Отличная теплопроводность: Красная медь обладает гораздо более высокой теплопроводностью, чем алюминий, обеспечивая выдающуюся эффективность теплообмена для среднемощных и высокомощных теплогенерирующих компонентов.
✅Надежная устойчивость к давлению и герметичность: Бесшовные медные трубки обладают высокой стойкостью к давлению и деформации с нулевой утечкой при нормальном давлении системы охлаждения жидкости.
✅Высокая производительность: Алюминиевый корпус контролирует общую стоимость и вес, в то время как медные трубки в ключевых местах теплообмена обеспечивают превосходную эффективность охлаждения.
✅Гибкость обработки: Алюминиевый корпус может быть изготовлен в сложные формы, а медные трубы могут свободно изгибаться, идеально подходят для нестандартного оборудования.
✅Широкая совместимость: Медные трубки устойчивы к коррозии от охлаждающих средств и могут стабильно работать с водным раствором этиленгликола, чистой водой и другими средами в течение длительного времени.
4Соответствие общего материала
- Алюминиевая основа: 6061 / 6063 Профили и пластины из промышленных алюминий (сбалансированная механическая прочность и обработка)
- Прохладительная трубка: TP2 красная медная трубка (универсальная промышленная чистая медь с хорошей теплопроводностью, пластичностью и герметичностью)
5Основные технические параметры
- Нормальное рабочее давление: 0,8−1,2 МПа
- Испытание сдерживания давления: 1,0 МПа, после 30 минут нет утечки
- Рабочая температура: -40°C ~ +85°C
- Применимые хладагенты: водный раствор этиленгликола, чистая промышленная вода, специальный антифриз
6. Основные сценарии применения
Инверторы фотоэлектрические, инверторы для накопления энергии, преобразователи частот для промышленности
Электрические источники питания высокой мощности, выпрямители, энергоблоки для зарядных батарей
Оборудование для электронного управления железнодорожным транспортом, промышленные сервосистемы
7. Основной процесс производства
Aluminum profile/plate cutting → Tube bending & forming → Copper tube embedding → Compression / glue filling / tube expansion fastening (to reduce contact thermal resistance) → Joint welding → Hydraulic & air tightness test → Precision shaping → Surface treatment → Final inspection
8. Сравнение выбора (против ФСВ / сварные интегрированные холодильные пластины)
ПреимуществаБыстрая модификация конструкции, более низкая стоимость для небольших партий и нестандартных продуктов и удобное обслуживание и замена медных труб.
Недостатки: Общая плоскость немного ниже, чем у полностью сварных холодных плит; не применима к экстремальным вибрациям и условиям работы под сверхвысоким давлением.
Предложение по выборуПриоритет данного продукта для средней и низкой мощности оборудования, индивидуальных проектов и затрат-чувствительных приложений.
