Полный процесс сборки блока управления температурой для жидкостного охлаждаемого матраса (все компоненты соответствуют трем диаграммам)
I. Полный перечень материалов (компоненты, соответствующие трем диаграммам)

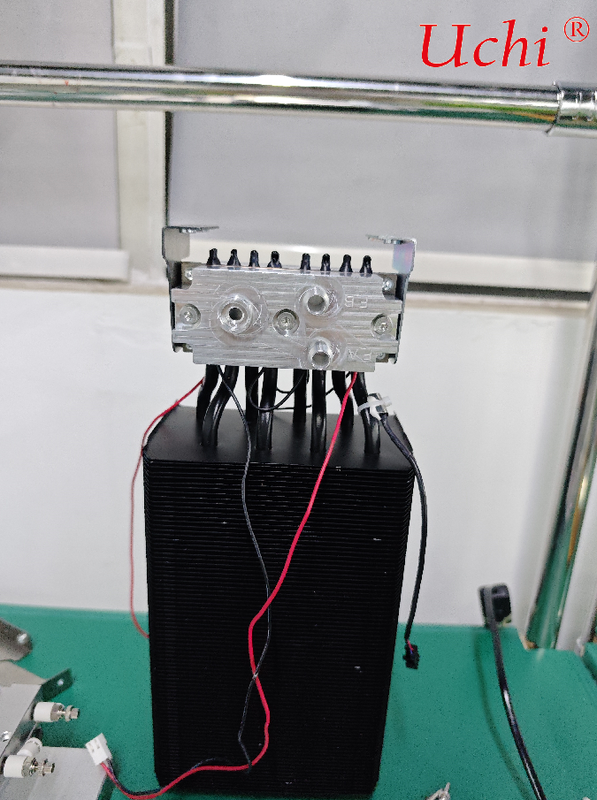

Модуль холодильного ядра (Диаграмма 1): Двухконтурные алюминиевые водяные охлаждающие пластины, 8 теплопроводящих тепловых трубок, несколько термоэлектрических охлаждающих чипов TEC, красно-черные провода питания для чипов TEC

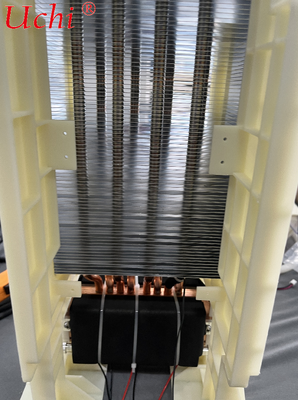

Теплоотводящая сборка (Диаграмма 3): Нейлоновый изолированный кронштейн воздуховода, высокоплотный алюминиевый радиатор с ребрами, медные теплораспределительные трубки, черное теплопроводящее основание для чипов TEC

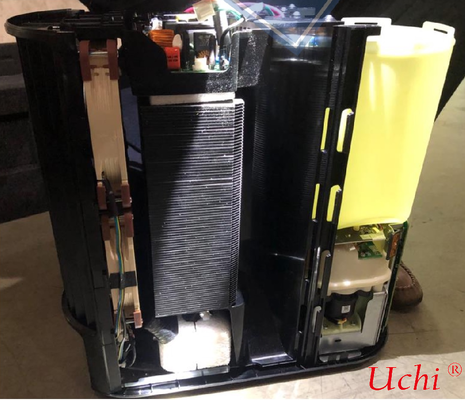

Основной корпус, водяной контур и электронные компоненты управления (разборка основного блока, Диаграмма 2): Пластиковый корпус основного блока, резервуар для воды, бесшумный циркуляционный водяной насос, основная печатная плата управления, вибропоглощающая губка, зажимы для жгутов проводов, вентилятор охлаждения постоянного тока, датчик уровня воды, датчик температуры, внешняя панель управления
II. Шаг 1: Сборка холодильного ядра и теплоотводящей сборки (сборка горячего конца основных компонентов)
Очистите поверхности горячего конца охлаждающих чипов TEC и плоскую поверхность черного медного основания, затем равномерно нанесите тонкий слой термопасты для заполнения зазоров и снижения теплового сопротивления.
Плотно прижмите горячие концы нескольких охлаждающих чипов TEC к черному основанию и временно закрепите их кабельными стяжками; расположите холодные концы чипов TEC вверх, чтобы они совпали с двухконтурными алюминиевыми водяными охлаждающими пластинами сверху.
Вставьте один конец каждой медной тепловой трубки в предварительно зарезервированные канавки черного основания, а другой конец пропустите через верхний высокоплотный алюминиевый радиатор с ребрами. Убедитесь, что каждая тепловая трубка плотно входит в ребра без свободных зазоров.
Установите бежевый нейлоновый изолированный кронштейн воздуховода, совместите монтажные отверстия по обеим сторонам радиатора и закрепите их винтами, чтобы сформировать закрытый вертикальный воздуховод, гарантируя, что весь поток воздуха от вентилятора проходит через алюминиевые ребра.
Подключите красные и черные провода питания чипов TEC, пропустите жгут проводов через предустановленные канавки кронштейна и закрепите зажимами, чтобы предотвратить короткие замыкания, вызванные контактом с металлическим радиатором.
III. Шаг 2: Сборка водяных охлаждающих пластин холодного конца
Нанесите еще один тонкий слой термопасты на поверхности холодного конца чипов TEC, совместите двухконтурные алюминиевые водяные охлаждающие пластины FA/EB, показанные на Диаграмме 1, и вертикально прижмите их, чтобы плотно прилегали ко всем холодным концам чипов TEC.
Затяните крепежные винты по обеим сторонам водяных охлаждающих пластин с равномерным усилием, чтобы избежать растрескивания чипов TEC под нагрузкой; проверьте, что три быстроразъемных водяных порта свободны, и оставьте место для внешних трубопроводов матраса.
Установите термопрокладки в точках контакта между верхними концами 8 теплопроводящих тепловых трубок и задней стороной водяных охлаждающих пластин, чтобы помочь сбалансировать температуру холодного конца и устранить локальные температурные различия.
IV. Шаг 3: Предварительная сборка системы водяного охлаждения (резервуар для воды + водяной насос)
Извлеките пластиковый корпус основного блока, установите желтый резервуар для воды в правую камеру и закрепите ограничительные зажимы, чтобы предотвратить тряску и утечку воды.
Подключите нижнюю часть резервуара для воды к бесшумному циркуляционному водяному насосу постоянного тока и сожмите уплотнительное кольцо, чтобы остановить просачивание воды; подключите впуск и выпуск насоса к циркуляционным портам FA и EB водяных охлаждающих пластин через силиконовые шланги.
Подключите последовательно датчик расхода воды и датчик температуры воды к водяному контуру, расположите все трубопроводы в боковых канавках для проводов и оставьте порт для пополнения воды и перелива; закрепите все соединения хомутами, чтобы предотвратить просачивание воды во время циркуляции.
Приклейте белую вибропоглощающую губку на дно водяного насоса и радиатора для изоляции вибрации и снижения рабочего шума всего устройства ночью.
V. Шаг 4: Проводка и установка системы электронного управления
Установите основную печатную плату управления в верхнюю камеру основного блока и закрепите изолирующие опорные стойки, чтобы избежать контакта между печатной платой и металлическим радиатором.
Подключите жгуты проводов по категориям:
Провода питания: Подключите красные и черные провода питания TEC, шнуры питания водяного насоса и шнуры питания вентилятора охлаждения к выходным клеммам питания основной платы.
Сигнальные провода датчиков: Подключите датчики температуры воды, датчики температуры зон матраса и датчики низкого уровня воды к клеммам сбора сигналов основной платы.
Провода связи с панелью: Вставьте плоский кабель внешней панели управления в интерфейс связи основной платы.
Закрепите все жгуты проводов слоями в левой канавке для проводов с помощью коричневых пластиковых зажимов и аккуратно расположите их, чтобы предотвратить царапание проводов трубопроводами и вентиляторами; сверните и закрепите избыточные провода, чтобы устранить резонансный шум.
VI. Шаг 5: Закрытие корпуса основного блока и сборка воздуховода
Вставьте полностью собранный модуль охлаждения и теплоотвода в среднюю камеру основного блока целиком и закрепите его на основании винтами.
Установите вентилятор охлаждения постоянного тока в положение воздуховода на передней части радиатора, направив поток воздуха вентилятора на алюминиевые ребра для создания принудительной конвективной теплоотдачи.
Совместите зажимы на верхних и нижних пластиковых корпусах основного блока, закрепите все устройство и заприте корпус винтами; оставьте выходы для внешних водяных труб водяных охлаждающих пластин и шнуров питания.
Проверьте все подвижные части: вентилятор вращается без трения, водяной насос работает плавно без заеданий, резервуар для воды можно нормально вытащить для пополнения воды, а соединения водяного контура не подвергаются выдавливанию и изгибу.
VII. Шаг 6: Тестирование водяного и электрического контура полного устройства (обязательная заводская проверка)
Тест водяного контура
Заполните резервуар для воды дистиллированной водой, запустите водяной насос для циркуляции в течение 10 минут и проверьте все соединения и водяные охлаждающие пластины на предмет утечек или капель воды.
Убедитесь, что датчик расхода воды нормально обнаруживает поток воды; основная плата должна активировать защиту от низкого уровня воды для отключения устройства при отсутствии воды.
Тест производительности терморегуляции
Включите панель управления, установите режим охлаждения на 18°C и режим нагрева на 45°C соответственно, чтобы проверить независимое регулирование температуры двухконтурных водяных каналов.
Работайте непрерывно в течение 2 часов, проверьте, что радиатор не перегревается, скорость вентилятора остается стабильной, а чипы TEC не снижают производительность из-за высокой температуры.
Измеренный ночной шум не должен превышать 35 дБ, без явной вибрации от потока воды или аномального шума вентилятора.
Тест защитных функций
Вручную заблокируйте воздуховод радиатора; основная плата автоматически отключит питание чипов TEC посредством защиты от перегрева.
Слейте всю воду из резервуара; защита от низкого уровня воды отключит все устройство и выведет на панели предупреждение о низком уровне воды.
VIII. Советы по избежанию ключевых ошибок при сборке
⚠️ Не наносите слишком толстый слой термопасты; достаточно тонкого слоя. Чрезмерно толстая паста значительно увеличит тепловое сопротивление и снизит эффективность охлаждения.
Никогда не сгибайте и не сплющивайте медные тепловые трубки; заблокированный обратный поток рабочего тела внутри напрямую приведет к невозможности теплоотвода.
Нейлоновый изолированный кронштейн не должен быть пропущен или удален, иначе контакт металлического радиатора с линиями электропитания вызовет короткое замыкание и сгорит печатная плата.
В водяной контур допускается использовать только дистиллированную воду; водопроводная вода запрещена во время сборки и тестирования, чтобы предотвратить преждевременное образование накипи и засорение трубопроводов.
