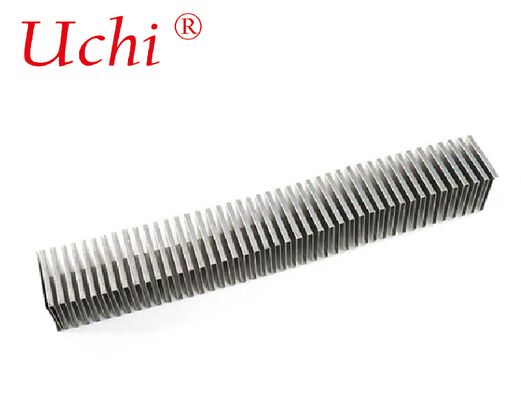

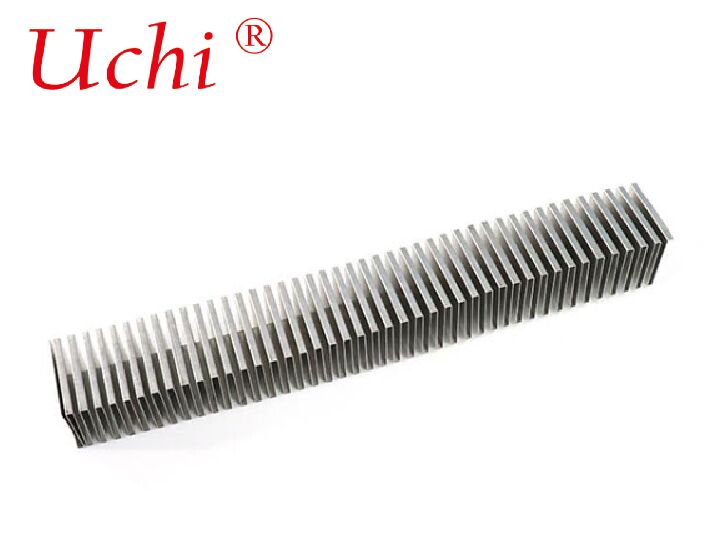

Алюминиевый свернутый крыльцо теплоотвода высокопроизводительный компонент теплового управления
Подробная информация о продукте:
| Место происхождения: | Дунгуань, Гуандун, Китай |
| Фирменное наименование: | Uchi |
| Сертификация: | SMC |
| Номер модели: | Радиатор |
Оплата и доставка Условия:
| Количество мин заказа: | 100 шт. |
|---|---|
| Цена: | 1300-1500 dollars |
| Время доставки: | Не ограничен |
| Условия оплаты: | T/T, PayPal, Western Union, MoneyGram |
| Поставка способности: | 50000000ПК в месяц |
|
Подробная информация |
|||
| Материал: | Медь | Размер: | 22,5*11,4*0,8 см |
|---|---|---|---|
| Масса:: | 0,08 кг | Технология: | Штамповка |
| особенность: | Гибкий и регулируемый | Обработка поверхности: | Маслоочистка |
| Мощность теплового охлаждения: | 30 Вт | ||
| Выделить: | Алюминиевый свернутый теплоотворот,высокопроизводительный компонент теплового управления,Жидкостная охлаждающая плита |
||
Характер продукции
Производство и материалы
Параметры продукта алюминиевого радиатора со складчатыми ребрами
Материал: медь
Размер: 22,5*11,4*0,8 см
Вес: 0,08 кг
Технология: Штамповка
Особенность: Гибкий и регулируемый
Обработка поверхности: Очистка маслом
Мощность охлаждения: 30 Вт
Преимущества продукта алюминиевого радиатора со складчатыми ребрами
Каждый электрический и электронный компонент в цепи генерирует некоторое количество тепла во время выполнения цепи путем подачи питания. Обычно сильноточные полупроводниковые устройства, такие как силовые транзисторы, и оптоэлектронные устройства, такие как светодиоды, лазеры, генерируют тепло в значительных количествах, и эти компоненты неспособны рассеивать тепло, поскольку их способность рассеивания значительно низка.
Из-за этого нагрев компонентов приводит к преждевременному выходу из строя и может вызвать сбой всей цепи или снижение производительности системы. Поэтому, чтобы преодолеть эти негативные аспекты, для охлаждения необходимо использовать радиаторы.
Что такое радиатор?
Радиатор — это электронный компонент или устройство электронной цепи, которое рассеивает тепло от других компонентов (в основном от силовых транзисторов) цепи в окружающую среду и охлаждает их для повышения их производительности, надежности, а также предотвращает преждевременный выход компонентов из строя. Для целей охлаждения он включает вентилятор или охлаждающее устройство.
: Тонкие алюминиевые листы (обычно 0,1–0,5 мм, общий диапазон 0,2–1,2 мм) точно складываются в гофрированный/зигзагообразный массив, затем приклеиваются к алюминиевой опорной плите путем пайки, твердой пайки или высокоэффективного термоэпоксидного клея. Это позволяет независимо оптимизировать плотность ребер и толщину основания, а также комбинировать материалы (например, медное основание + алюминиевые ребра).
- Общие сплавы: 1050/1100 (высокая чистота, отличная теплопроводность), 6061/6063 (хорошая прочность + тепловые характеристики, экономичность).
- Ключевые параметры: Шаг ребер до 0,5 мм, высота ребер до 100 мм, ширина ребер до 500 мм.
- Основные преимуществаВысокое соотношение площади поверхности к объему
: Гораздо плотнее экструдированных ребер, идеально подходит для приложений с ограниченным пространством и высоким тепловыделением, с уменьшенным тепловым сопротивлением (до 60% по сравнению с некоторыми традиционными конструкциями).
- Легкий и экономичный по материалам: Использует минимальное количество алюминия при максимальной площади охлаждения.
- Гибкая конструкция: Легкая настройка высоты, шага и формы ребер для принудительной/естественной конвекции.
- Совместимость с тепловыми трубками/паровыми камерами: Часто интегрируется для улучшения теплораспределения в системах высокой мощности.
- ПрименениеШироко используется в серверах, телекоммуникационном оборудовании, силовых инверторах, светодиодном освещении, автомобильной электронике и промышленных источниках питания — особенно там, где доступно принудительное воздушное охлаждение (вентиляторы) и ограничено пространство.
Тип
| Недостатки | Лучше всего подходит для | Складчатые ребра (алюминий) | Сверхвысокая площадь поверхности, легкий, настраиваемый |
|---|---|---|---|
| Более высокая стоимость, чем у экструзии, требует склеивания | Системы высокой мощности, компактные, с принудительным воздушным охлаждением | Экструдированный алюминий | Низкая стоимость, простое производство, жесткий |
| Ограниченная плотность ребер/соотношение сторон | Приложения с низкой и средней мощностью, чувствительные к стоимости | Срезанные ребра | Отличный тепловой контакт, высокая плотность |
| Ограниченная высота ребер, более высокая стоимость оснастки | Тепловые трубки, высокопроизводительные процессоры | Советы по выбору и оптимизации | Тепловая нагрузка и воздушный поток |
: Рассчитайте требуемое тепловое сопротивление (Rθ) и сопоставьте его с воздушным потоком (LFM/CFM); принудительный воздух работает гораздо лучше с плотными складчатыми ребрами.
- Шаг и высота ребер: Более плотный шаг = большая площадь поверхности, но может ограничивать воздушный поток; более высокие ребра увеличивают конвекцию, но увеличивают вес/обратное давление.
- Качество склеивания: Плохая пайка/твердая пайка создает контактное сопротивление — проверьте целостность соединения с помощью тепловизионной съемки или измерения сопротивления.
- Обработка поверхности: Анодирование улучшает коррозионную стойкость и может незначительно улучшить излучение; черное анодирование помогает в сценариях радиационного охлаждения.
