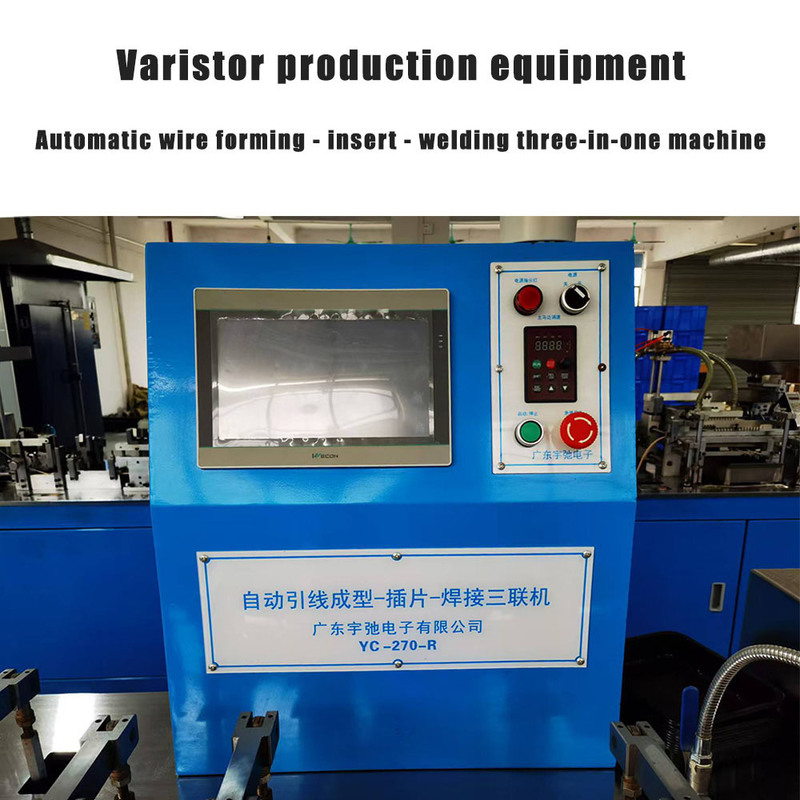

Автоматическая производственная машина для варисторов оснащена автоматической системой «три в одном» для формовки проводов, вставки чипов и сварки
Подробная информация о продукте:
| Место происхождения: | Dongguan ， Guangdong, Китай |
| Фирменное наименование: | UCHI |
| Сертификация: | SGS.UL |
| Номер модели: | YC-270-Р |
Оплата и доставка Условия:
| Количество мин заказа: | 5000 шт |
|---|---|
| Цена: | Подлежит переговорам |
| Упаковывая детали: | масса |
| Время доставки: | 5-7 дней |
| Условия оплаты: | T/T, PayPal, западное соединение, грамм денег |
| Поставка способности: | 5000,000,000PCS в месяц |
|
Подробная информация |
|||
| Выделить: | автоматическая машина для производства варисторов,система сварки варисторов «три в одном»,оборудование для производства металлооксидных варисторов |
||
|---|---|---|---|
Характер продукции
Автоматическая производственная машина для варисторов
Оснащена автоматической системой «три в одном» для формовки проводов, вставки чипов и сварки.
Основной технологический процесс
- Секция подачи проволоки и подача моторным ремнем
- Подача прямой проволоки
- U-образная резка
- Штамповка
- Привод от формовочного колеса делителя проволоки
- Выравнивание проволоки
- Расплющивание длинного плеча
- Положение плавающей ножки 1
- Положение плавающей ножки 2
- Положение параллельной ножки
- Формовка золотой формы
- Натяжение перед вставкой деталей
- Привод от игольчатого колеса делителя проволоки
- Буферизация
- Нанесение припоя
- (Обдув и сушка) естественная сушка
- Вставка деталей
- Привод от игольчатого колеса делителя проволоки
- Первая зона предварительного нагрева
- Вторая зона предварительного нагрева
- Паяние погружением
- Шаговый привод
- Буфер естественного охлаждения
- Буфер
- Шаговый привод
- Резка
- Буферная рама
Технические параметры и требования
| Размеры машины | Длина 10 метров, вес около 1500 кг |
| Модель машины | YC-270-R |
| Шаг продукта | 10 мм |
| Апертура | 2,5 мм 28 однорядных ленточных продуктов |
| Производительность | 180-260 шт/мин (шаг 10) |
| Размер керамической плитки | Диаметр: 7D, толщина листа: T≤3,5 мм |
| Спецификация выводного провода | φ0,56 мм |
| Потребляемая мощность | AC380V, 50 Гц; Источник воздуха: 5 кг/см; Общая мощность около 16 кВт |
| Гарантийный срок | Один год (исключая человеческий фактор и стихийные бедствия) |
Дополнительные технические характеристики
- Форма для подачи проволоки: форма спецификации 0,56 (на сборочном столе)
- Максимальная длина бумажной ленты для подачи проволоки: 35 мм
- Ширина U-образной формы: F5 мм (1 комплект установлен на машине)
- Механизм выравнивания: пять комплектов V-образных подшипников (13 в каждом комплекте)
- Размер бумажной ленты: трехкомпонентная бумажная лента 14,5x0,85 ммx1000 м
- Машина оснащена двумя комплектами формовочных механизмов: плавающие ножки и параллельные ножки
- Нанесение флюса с переключателем обнаружения потока для предотвращения пустой сварки

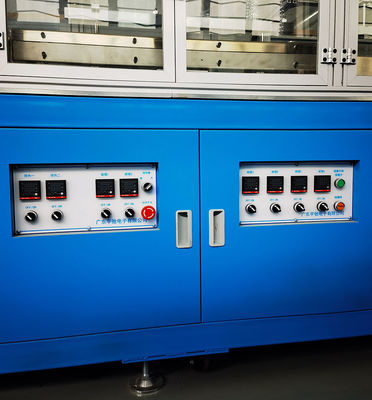

- Резервуары предварительного нагрева: две группы (каждая длиной 896 мм)
- Резервуар для пайки погружением с тремя нагревательными элементами
- Рама машины: сварные пластины с панелью синей запеченной краской
- Конструкция для снижения шума со спиральной конической шестерней и синхронной ременной передачей
- Включает в себя все уязвимые детали, запасные части и соответствующие чертежи компонентов

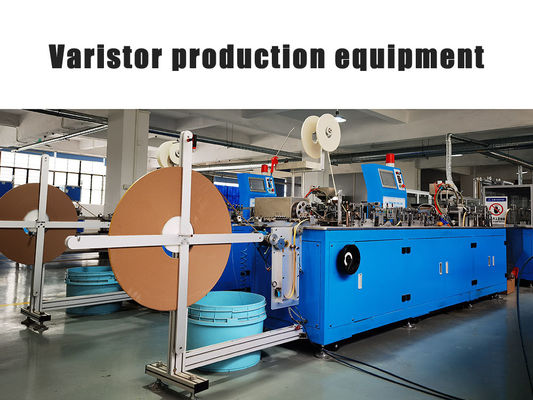

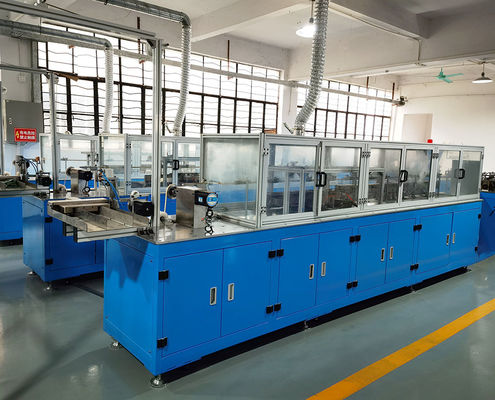

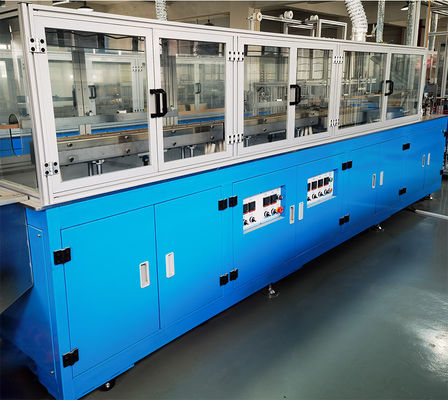

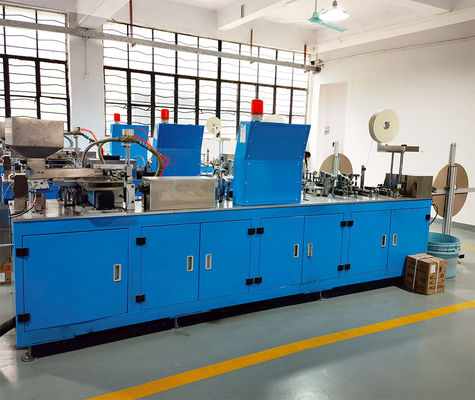

Схема оборудования
