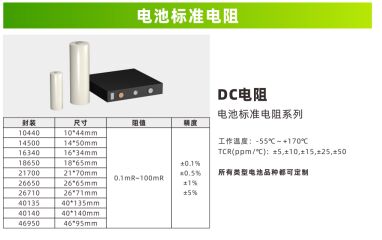

Точное измерение и расширение диапазона сопротивления низких компонентов.
Подробная информация о продукте:
| Место происхождения: | Дунгуань, Гуандун, Китай |
| Фирменное наименование: | UCHI |
| Номер модели: | UL.VDE, SGS, ДОСТИГАЕМОСТЬ, CQC, CSA.ISO.ROHS, CUL |
Оплата и доставка Условия:
| Количество мин заказа: | 5000 шт. |
|---|---|
| Цена: | Подлежит переговорам |
| Упаковывая детали: | Ссыпают/боеприпасы/вьюрок |
| Время доставки: | 5-7 ДНЕЙ |
| Условия оплаты: | T/T, PayPal, западное соединение, грамм денег |
| Поставка способности: | 5000,000,000PCS в месяц |
|
Подробная информация |
|||
| Низкое напряжение: | E10=1,5 ~ 60В | Tmax: | 5,7 |
|---|---|---|---|
| Диапазон емкости: | 1pF-1000pF | Lenghth: | Ф25 мм |
| ИМПУЛС Жизни: | 300 раз | Свинцовый провод: | Оцинкованная медная проволока) |
| Упаковка: | SMD катушка упаковки | Внешние размеры: | 5650 [2220],5,6x5,0 мм |
| Температура хранения: | -55°C ~ +125°C | Стиль завершения: | Винт |
| Масса: | 7,1 г | Влажный барьер: | Эпоксидная смола |
| Гарантия: | 2 года | Оценка энергии пульсации: | 28J |
| Коэффициент рассеяния: | ≤0,2 | ||
| Выделить: | шунт компонента с низким сопротивлением,шант точного измерения,варисторный шунт металлического оксида |
||
Характер продукции
Шунт
Шунт имеет различные значения в разных областях. Наиболее распространенным является прецизионный низкоомный компонент в электронной и энергетической промышленности, используемый для измерения больших токов и расширения диапазона измерений.
I. Электроника / Энергетическая промышленность (Наиболее распространенное значение)
1. Основное определение и принцип действия
- Сущность: Низкоомный, высокоточный мощный резистор (в диапазоне миллиом/микроом).
- Принцип действия: Подключается последовательно в измеряемую цепь. Высокий ток создает падение напряжения милливольтового уровня (U=I×R), и ток рассчитывается косвенно путем измерения напряжения.
- Типичные характеристики: Номинальное падение напряжения чаще всего составляет 75 мВ / 100 мВ. Например, 100 А / 75 мВ соответствует сопротивлению 0,75 мОм.
2. Основные области применения
- Измерение больших токов: Используется с милливольтметрами / мультиметрами для измерения больших постоянных токов (от десятков до десятков тысяч ампер).
- Расширение диапазона: Подключается параллельно амперметру с низким диапазоном, чтобы шунтировать большую часть тока, пропуская через прибор лишь небольшую его часть.
- Отбор проб тока: Используется для мониторинга и защиты тока в BMS, системах управления двигателями, источниках питания, зарядных станциях и системах накопления энергии.
3. Ключевые параметры и выбор
- Номинальный ток: Варьируется от 5 А до 15 кА.
- Номинальное падение напряжения: 60 мВ, 75 мВ, 100 мВ, 150 мВ и т. д.
- Точность: 0,1%, 0,2%, 0,5%, 1% и т. д.
- Материал: Обычно манганиновый сплав (низкий температурный коэффициент, хорошая стабильность).
- Теплоотвод: Приложения с большими токами требуют хорошего теплоотвода для предотвращения потери точности из-за повышения температуры.
4. Преимущества и недостатки
- Преимущества: Простая конструкция, низкая стоимость, высокая точность постоянного тока, подходит для больших токов.
- Недостатки: Потери на падение напряжения, выделение тепла, отсутствие гальванической развязки и влияние реактивного сопротивления на точность при высоких частотах.
II. «Шунт» в других областях
1. Сетевой шунт (репликация трафика / балансировка нагрузки)
Копирует / перенаправляет сетевой трафик для мониторинга, аудита, обнаружения вторжений и балансировки нагрузки.
2. Гидравлический / пневматический шунт
Равномерно распределяет жидкость по нескольким выходам, используется в гидравлических и смазочных системах.
3. Шунт для крана (бытовой)
Разветвитель воды с одним входом и несколькими выходами, с независимыми переключателями, используется для стиральных машин, душевых и т. д.
III. Примечания по использованию
- Должен быть подключен последовательно в измеряемую цепь.
- Номинальный ток должен быть выше фактического максимального тока (рекомендуется запас 20%).
- Обеспечьте надежное подключение проводов для снижения контактного сопротивления; для высокоточных измерений рекомендуется четырехпроводное подключение.
- Обратите внимание на теплоотвод, чтобы избежать перегрева.
- В основном используется для постоянного или низкочастотного переменного тока; использовать с осторожностью в высокочастотных приложениях.
