Резистор из автомобильного сплава с капсулированным соединением
Подробная информация о продукте:
| Место происхождения: | Дунгуань, Гуандун, Китай |
| Фирменное наименование: | UCHI |
| Номер модели: | UL.VDE, SGS, ДОСТИГАЕМОСТЬ, CQC, CSA.ISO.ROHS, CUL |
Оплата и доставка Условия:
| Количество мин заказа: | 5000 шт. |
|---|---|
| Цена: | Подлежит переговорам |
| Упаковывая детали: | Ссыпают/боеприпасы/вьюрок |
| Время доставки: | 5-7 ДНЕЙ |
| Условия оплаты: | T/T, PayPal, западное соединение, грамм денег |
| Поставка способности: | 5000,000,000PCS в месяц |
|
Подробная информация |
|||
| Максимальная емкость: | 250pF | Стиль завершения: | Радиальный |
|---|---|---|---|
| VAC: | 460В | Температура хранения: | -40 ～+85 ℃ |
| Значение сопротивления: | 5 омов | Период неисправности: | <50ns> |
| Толерантность: | от ±5% до ±20% | Технология: | Углеродная пленка |
| Образец времени выполнения: | 1-2 ДНЯ | Уровень старения: | ≤1% |
| Текущий: | 3KA | Модель продукта: | Металлооксидный варистор |
| Тело: | Zno | Коэффициент рассеяния: | ≤0,2 |
| Доступные носители: | Лист данных, фото | ||
| Выделить: | резисторы из сплавов автомобильной промышленности,инкапсулированный резистор из сплава,резисторы варисторов металлических оксидов |
||
Характер продукции

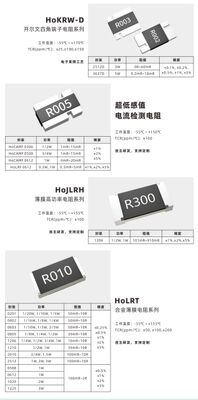

Автомобильный резистор из сплава
(также известный как автомобильный сплав токочувствительный / шунтовый резистор.Включение относится к процессу полного покрытия и защиты резистивного элемента эпоксидными или аналогичными материалами с высокой теплопроводностью.)
Это ключевой компонент для обнаружения тока в автомобильной электронике идолжен иметь квалификацию AEC-Q200и соблюдатьIATF16949требования к контролю цепочки поставок.
Основное определение и структура
Материалы: Резистивный элемент обычно изготавливается из мангана, нихрома, константана или других сплавов (низкий температурный коэффициент, высокая стабильность). Включение в капсулу: полностью включено в капсулу эпоксидной смолой высокой теплопроводности. Терминалы: часто сплав Ag-Pd для противосерной работы. Некоторые высококлассные модели используют4-терминал (соединение Кельвина)чтобы улучшить точность чувств.
Процесс: Точная обработка фольги/листа из сплава → лазерная подстрижка → инкапсуляционная формование → терминальное покрытие → 100% инспекция. По сравнению с резисторами из голых сплавов, инкапсулированные устройства имеют лучшую влагостойкость, вибрационную стойкость, коррозионную стойкость и консистенцию сварки.
Требования к автомобилям: Должен пройти испытания AEC-Q200 (температурный цикл, тепловой удар, вибрации, влажность, теплостойкость сварки и т.д.). Рабочая температура: обычно-55°C ~ 170°C. Уровень чувствительности к влаге:MSL 1. СоответствуетRoHSи стандарты без галогена.
Ключевые электрические характеристики
Таблица
| Параметр | Типичный диапазон | Значение |
|---|---|---|
| Сопротивление | 0.1 мΩ ~ 100 мΩ | Уровень миллиомм, подходящий для обнаружения шунтов высокого тока |
| TCR (коэффициент температуры) | ±10 ~ ±50 ppm/°C | Гораздо лучше, чем толстопленочные резисторы; стабильная точность при широкой температуре |
| Толерантность | ±0,5% / ±1% | Базовая гарантия точности для обнаружения тока |
| Показатель мощности | 1 Вт ~ 15 Вт (2512: ~3 ¢6 Вт; 5931: до 15 Вт) | Определяет максимальный устойчивый ток |
| Индуктивность паразитов | < 5 nH | Уменьшает помехи в высокочастотных / быстрых зарядах |
Типичные применения
- Новые энергетические автомобили:Ощущение тока для BMS (системы управления аккумуляторами), OBC (на борту зарядного устройства), преобразователей DC/DC, контроллеров двигателей.
- Обычные транспортные средства:ECU двигателя, ABS/ESP, осветительное питание, управление трансмиссией.
- Оборудование для зарядки:Определение мощности в зарядных станциях/пилах.
Основные марки и модели
- Международное:Vishay WSL/WSK, Panasonic ERJ, ROHM LRM.
- Внутренние:Fenghua AMG/AMS, Huade MSU/MSHL, HoYao HoCG2512.
Электронный компонент: Vishay WSL Automotive-Grade Alloy Resistor
Руководящие принципы отбора
- Вычислить мощность с использованиемP = I2Rи применять≥30% дерейтинга(обязательно в условиях высокой температуры).
- Предпочитаю4-терминал (Келвин)конструкция для высокоточного обнаружения на уровне μΩ.
- При наличии высоких требований к защите от серы и вибрации подтвердите процесс покрытия (например, ALD Al2O3) и конечный материал.
- Должен получитьОтчеты об испытаниях AEC-Q200иСертификация IATF16949.
Разница от стандартных резисторов из сплава
Стандартные резисторы из сплавов обычно голые или полукапсулированные, с слабой влагостойкостью, противосерной работоспособностью и механической устойчивостью к ударам. Особенность автомобильных инкапсулированных продуктовполная инкапсуляция + полная квалификация автомобилей + полная прослеживаемость цепочки поставок, с значительно более высокой долгосрочной надежностью. Онине может быть замененав схемах, связанных с безопасностью транспортного средства.

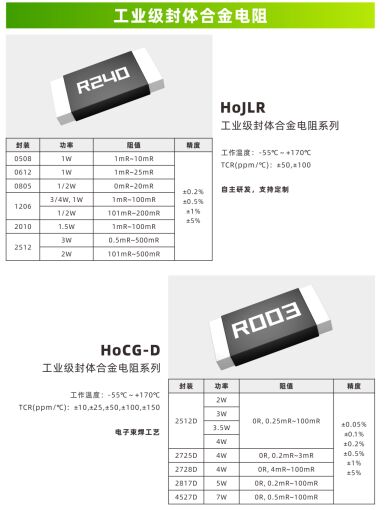

Промышленный резистор из сплавов
Систематический обзор промышленных капсулированных резисторов из сплавов (полностью эпоксидные капсулированные резисторы для автоматизации промышленности, источников питания, накопления энергии, инверторов и т. д.),соответствие промышленным стандартам надежности, отличается от автомобильных изделий, требующих обязательного AEC-Q200).
1. Основное определение и структура
Материалы и строительство: Резистивный элемент: манганин, константан, фольга из нихромного сплава (низкий TCR, высокая стабильность). Полностью инкапсулированный высокой теплопроводностью эпоксидом для изоляции пыли, влаги и химической коррозии. Терминалы: обычно оцинкованные / Ag-Pd для защиты от серы. Структура с четырьмя терминалами (Келвина) для высокоточного обнаружения на уровне μΩ.
Процесс: Точная гравировка сплава → лазерная подстрижка → эпоксидная формовка → терминальное покрытие → 100% электрическая и надежность скрининга. Включенная структура обеспечивает лучшую стойкость к вибрациям, влагостойкость и консистенцию сварки, чем голый сплав.
Промышленные требования: Рабочая температура:
- Стандарт:-40°C ~ 125°C
- Высокотемпературные типы:-55°C ~ 170°C
Уровень чувствительности к влаге: MSL 1.Соответствует требованиям RoHS / без галогена.Испытания надежности по JESD47, IEC 60068 (цикл температуры, тепловой удар, вибрации, влажность, теплостойкость сварки).Система качества: в основном ISO9001; высококачественные линии также поддерживают IATF16949.AEC-Q200 - этоне обязательно(можно настроить по запросу).
2Ключевые электрические характеристики (типичные)
Таблица
| Параметр | Типичный диапазон | Значение для промышленного использования |
|---|---|---|
| Сопротивление | 0.1 mΩ ~ 100 mΩ (главным образом на уровне миллиом) | Высокопоточный шунт, низкое падение напряжения и низкая потеря |
| TCR | ±10 ~ ±50 ppm/°C | Стабильная точность обнаружения при широкой температуре, лучше, чем толстопленочная пленка |
| Толерантность | ±0,5% / ±1% (линия точности: ±0,1%) | Для управления замкнутым циклом в сервоприводах и источниках питания |
| Показатель мощности | 1 Вт ~ 15 Вт (2512: ~3 ¢6 Вт; 5931: до 15 Вт) | Определяет максимальный ток на основе упаковки и охлаждения |
| Индуктивность паразитов | < 5 nH | Уменьшает помехи в высокочастотных SMPS и инверторах |
| Номинальная температура | 125°C (стандарт) / 155°C / 170°C (тип мощности) | Выдерживает высокую внутреннюю температуру в шкафах управления / силовых модулях |
3Типичные применения
- Промышленная мощь:Датчики тока и защита от перетока для УПС, переключающих источников питания, инверторов, модулей постоянного тока / постоянного тока.
- Автоматизация и приводы:Сервоприводы, ПЛК, контроллеры роботов.
- Новая энергия и хранение энергии:ПКС для хранения энергии, ПВ-инверторы, модули зарядных станций.
- Телекоммуникационное оборудование:Силовые источники базовой станции, сервера центра обработки данных.
4Основные бренды и модели
- Международное:Vishay WSL2512, Panasonic ERJ-8EN, KOA Speer RK731.
- Внутренние:Fenghua AMG/AMS, HoYao HoCG2512, FOSAN FMH, Huade MSU.
5. Основные шаги отбора
- Расчет номинального тока с использованиемПрименитьСнижение мощности: ≤ 70% (≤ 50% рекомендуется при высокой температуре).
- Точность и TCR:
- Точная цепь тока: ±0,5% / ±10 ~ 25 ppm/°C
- Общая защитная петля: ±1% / ±50 ppm/°C
- Упаковка и установка:2512 / 3920 / 5931 распространены в промышленности.Резервные тепловые подушки на PCB.4-терминал предпочтителен для высокоточного обнаружения ниже 1 мΩ.
- Окружающая средаДля влажных / прибрежных / серной среды выбирать антисерные терминалы + полную инкапсуляцию.Для оборудования с высокими вибрациями подтвердить сопротивление вибрации и способ установки.
6Промышленный и автомобильный резисторы
Таблица
| Размер | Промышленный класс | Автомобильный класс (AEC-Q200) |
|---|---|---|
| Стандарты и сертификация | JESD47, IEC 60068; AEC-Q200 не обязательно | Должен пройти AEC-Q200; IATF16949 обязательно |
| Температурный диапазон | Стандарт: -40°C~125°C; высокий уровень: -55°C~170°C | Универсальный: -55°C~170°C для двигателя/аккумулятора |
| Испытание надежности | Снижение количества циклов и уровня стресса | Гораздо строже: цикл температуры, тепловой удар, влажность, вибрации |
| Стоимость и время выполнения | Эффективное с точки зрения затрат, гибкое время выполнения | Более высокая стоимость, строгий контроль цепочки поставок, более длительное время выполнения |
| Применение | Промышленная автоматизация, энергетика, хранение энергии | NEV BMS, OBC, контроллеры двигателей и другие схемы, связанные с безопасностью транспортного средства |
7. Покупки и пункты проверки
- Получить полный лист данных + отчеты об испытаниях надежности (данные о цикле температуры, влажности, теплостойкости сварки).
- Подтвердить соответствие RoHS, без галогенов.
- Кривая снижения мощности должна соответствовать фактическим термическим условиям ПКБ, чтобы избежать длительного сбоя перегрева.
