Резистор из голых сплавов, также известный как Bare Pure Alloy Current-Sensing
Подробная информация о продукте:
| Место происхождения: | Дунгуань, Гуандун, Китай |
| Фирменное наименование: | UCHI |
| Сертификация: | 471KD10 |
| Номер модели: | UL.VDE, SGS, ДОСТИГАЕМОСТЬ, CQC, CSA.ISO.ROHS, CUL |
Оплата и доставка Условия:
| Количество мин заказа: | 5000 шт. |
|---|---|
| Цена: | Подлежит переговорам |
| Упаковывая детали: | Ссыпают/боеприпасы/вьюрок |
| Время доставки: | 5-7 ДНЕЙ |
| Условия оплаты: | T/T, PayPal, западное соединение, грамм денег |
| Поставка способности: | 5000,000,000PCS в месяц |
|
Подробная информация |
|||
| Номинальное напряжение: | Варьируется (например, от 10 В до 1000 В) | Пиковая энергия: | 380Дж |
|---|---|---|---|
| Скорость вращения: | 4500 мин. | Продолжительность жизни: | Обычно 10 лет или более при нормальных условиях. |
| Максимальная мощность: | 0.4W | Цвет: | Белый |
| Температурный коэффициент: | MLV | Допустимое отклонение: | ±10% |
| OEM-сервис: | Да | Измерение: | 34 мм |
| Потребляемая мощность: | 0,25 (w) | ||
| Выделить: | резистор с датчиком тока из голых сплавов,сопротивление из чистого сплава с гарантией,резисторы варисторов металлических оксидов |
||
Характер продукции
Неизолированный резистор из сплава
Неизолированный резистор из сплава (также известный как резистор для измерения тока/шунтирующий резистор из чистого сплава) представляет собой мощный резистор миллиомного диапазона без покрытия из смолы/пластика, с открытым резистивным элементом из сплава. Он специально разработан для высокоточного измерения тока.
Структура и материалы сердечника
-

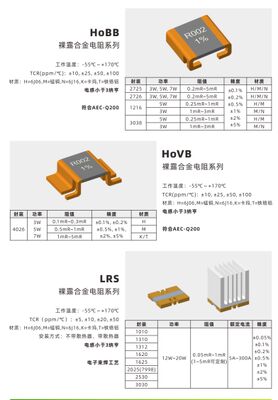

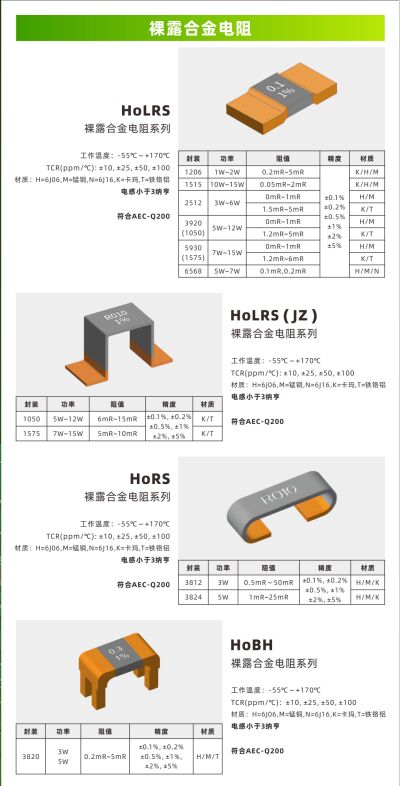

Резистивный элемент: Манганин, константан, нихром, сплав карма.Электроды в основном из чистой меди с высокой проводимостью, соединенные сваркой электронным лучом / лазерной сваркой.Распространенные корпуса: 3920, 5930, 2725, доступны в виде плоских листов и зигзагообразных структур.
-
Диапазон сопротивления: Обычно от 0,1 мОм до 5 мОм;Допуск до ±0,01%;ТКС до ±10–25 ppm/°C;Паразитная индуктивность < 3 нГн, неиндуктивная конструкция.
-
Номинальная мощность: От 5 Вт, некоторые модели 10–15 Вт;Рабочая температура: от -55°C до 170°C, соответствует AEC-Q200.
Ключевые преимущества и меры предосторожности
- Отличное рассеивание тепла: Большая открытая площадь поверхности обеспечивает быстрое отведение тепла и более высокую удельную мощность.
- Ультрастабильное сопротивление: Низкий температурный коэффициент, низкое тепловое ЭДС, высокая способность к импульсному току; подходит для суровых условий эксплуатации.
- Ограничения по пайке: Обычно совместим только с пайкой оплавлением; избегайте повреждений от высокотемпературной волновой пайки. Требуется защита от окисления и механическая защита. Не подходит для незащищенных пыльных или влажных сред.
Типичные области применения
Измерение и шунтирование тока в системах управления батареями (BMS) электромобилей, промышленных источниках питания, преобразователях частоты, сервоприводах, фотоэлектрических инверторах и зарядных станциях.
Советы по выбору и покупке
- Выберите корпус и номинальную мощность в зависимости от максимального тока, рассеиваемой мощности и места на печатной плате. Приоритет отдавайте низкому ТКС, низкой индуктивности и конструкции с 4 выводами Кельвина.
- Процесс пайки должен соответствовать пайке оплавлением. При необходимости нанесите покрытие или корпус для защиты.
