Металлооксидные блокировщики линий электропередач среднего и высокого напряжения
Подробная информация о продукте:
| Место происхождения: | Dongguan ， Guangdong, Китай |
| Фирменное наименование: | UCHI |
| Сертификация: | SGS.UL |
| Номер модели: | YH10W-216/562 |
Оплата и доставка Условия:
| Количество мин заказа: | 5000 шт |
|---|---|
| Цена: | Подлежит переговорам |
| Упаковывая детали: | Масса |
| Время доставки: | 5-7 дней |
| Условия оплаты: | T/T, PayPal, западное соединение, грамм денег |
| Поставка способности: | 5000,000,000PCS в месяц |
|
Подробная информация |
|||
| Выделить: | Зажигатели электрических линий среднего напряжения,Варисторы из оксида металла высокого напряжения,Задержки перенапряжений на линий электропередач |
||
|---|---|---|---|
Характер продукции

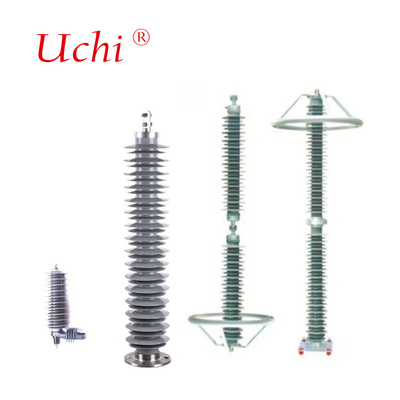

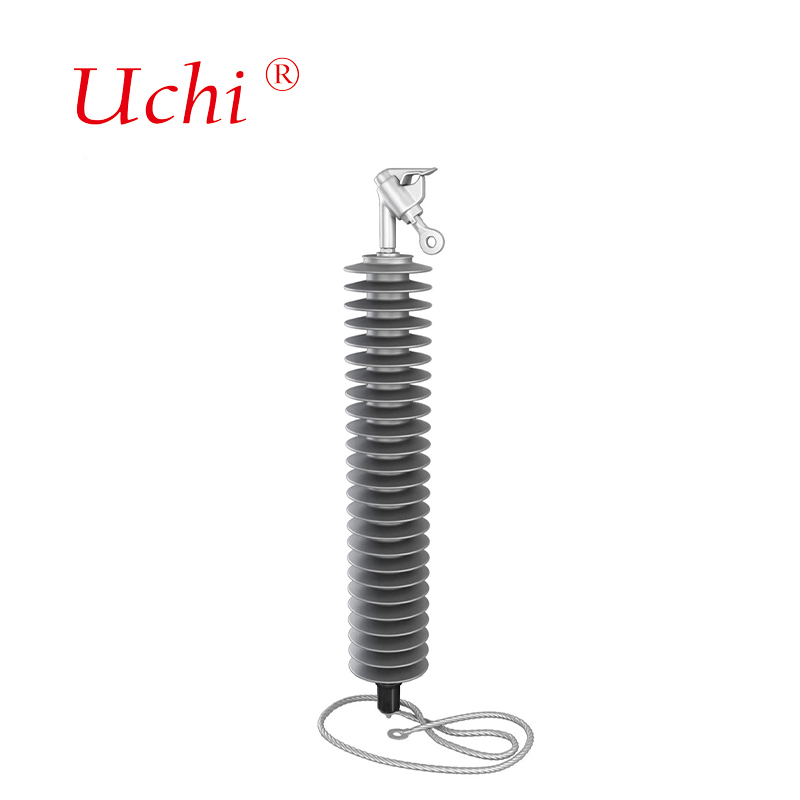

Металлооксидные разрядники для высоковольтных и средневольтных линий электропередач
Наш разрядник для защиты линий электропередач предлагает продавцам высококачественное, надежное и экономичное решение для защиты электрической инфраструктуры от ударов молнии. Благодаря нашей пятилетней гарантии, простоте установки и превосходному дизайну, наш разрядник может обеспечивать стабильную защиту на долгие годы.
Разрядник для защиты линий электропередач для типов СН и ВН
● Тип: СН и ВН
● Применение: Разрядник для защиты линий электропередач для типов СН и ВН
● МАТЕРИАЛ: Полимерный корпус
● Цвет: Серый
● Высококачественные MOV диски/блоки
● 100% рутинное тестирование
● Отчеты об испытаниях KEMA, CEPRI, XIHARI и сертификация качества ISO 9001
● Соответствует стандартам GB, IEC, IEEE и другим стандартам
Установка разрядников для защиты линий электропередач в рекомендуемых местах вдоль линии в соответствии с нашей имитацией линии обеспечивает улучшенную защиту от перенапряжений. Выбор оптимальных разрядников для защиты линий электропередач, особенно с точки зрения их количества и мест установки, значительно повышает надежность всей системы линии и качество подаваемой ею электроэнергии
Полезные применения
• Улучшение характеристик защиты от молнии
• Сокращение отключений, вызванных плохим заземлением и высокой грозовой активностью
• Снижение частоты отключений двухцепных линий / защита распределительных линий под конструкцией
• Обеспечение управления коммутационными перенапряжениями - оптимизация конструкции и уменьшение зазоров
• Повышение безопасности - предотвращает травмы персонала и повреждение оборудования
• Для модернизации и уплотнения линий - снижение уровней изоляции
• Для работы под напряжением на линии - временное уменьшение минимального расстояния приближения
• Достижение снижения затрат на установку и потерь в системе линии (отключения)
Доступны два различных варианта конструкции разрядников для защиты линий электропередач
1. Разрядник без искрового промежутка (NGLA)
Разрядники без искрового промежутка (NGLA) обеспечивают высокую степень гибкости монтажа и эксплуатационной надежности. В зависимости от конструкции опоры и расположения изоляторов и линий, эти разрядники могут быть установлены либо непосредственно на изоляторах, либо на опоре. NGLA ограничивают перенапряжения до уровней, ниже выдерживаемого напряжения изолятора.
Преимущества NGLA
• Наиболее гибкое решение (установка на проводнике, опоре, изоляторе и т. д.)
• В цепь установлен разъединитель, который отключает разрядник в случае тепловой перегрузки
Это обеспечивает дальнейшую работу воздушной линии до тех пор, пока не будет запланирована замена
• Обеспечивают очень высокий уровень защиты от молниевых и коммутационных перенапряжений благодаря высокой энергоемкости
• Разработаны и испытаны в соответствии с последним стандартом IEC 60099-4
2. Разрядник с внешним искровым промежутком (EGLA)
Разрядники для защиты линий электропередач Uchi Electric EGLA имеют внешний искровой промежуток, расположенный последовательно, который гальванически изолирует активную часть разрядника от напряжения линии в нормальных условиях.
В случае молнии искровой промежуток пробивается, и разрядник ограничивает ток замыкания на землю от нескольких кА до нескольких ампер и гасит дугу в течение 10 мс, так что не требуется срабатывание автоматического выключателя на обоих концах линии, т. е. не требуется повторное включение.
Преимущества EGLA
• Отсутствие тока утечки, так как последовательный промежуток отключает часть разрядника EGLA - металлооксидные варисторы (MOV) - от напряжения системы в нормальных условиях эксплуатации
• Требуется более низкое номинальное напряжение разрядника
• Не требуется разъединитель и заземляющий провод
• Подходит для многоцепных опор с короткими зазорами - компактная конструкция EGLA и отсутствие заземляющего провода позволяют устанавливать и защищать от молнии даже на опорах с очень небольшими зазорами между траверсами
• Лучше подходит для установки под напряжением
• Также доступны комплексные решения EGLA с полимерными изоляторами
| Тип | Номинальное напряжение | MCOV(кВ) | Максимальное остаточное напряжение при использовании Импульс тока 8/20 (кВ) |
Путь утечки Расстояние (мм) |
Сухоразрядное расстояние Расстояние (мм) |
||
| 5.0кА | 10кА | 20кА | |||||
| YH10W-3 | 3 | 2.55 | 7.5 | 8.2 | 9.2 | 250 | 146 |
| YH10W-6 | 6 | 5.1 | 15.1 | 16.3 | 18.4 | 250 | 146 |
| YH10W-9 | 9 | 7.65 | 22.6 | 24.5 | 27.5 | 370 | 178 |
| YH10W-12 | 12 | 10.2 | 30.1 | 32.6 | 36.5 | 520 | 214 |
| YH10W-15 | 15 | 12.7 | 37.7 | 40.8 | 46.1 | 650 | 250 |
| YH10W-18 | 18 | 15.3 | 45.2 | 48.9 | 55.3 | 650 | 250 |
| YH10W-21 | 21 | 17 | 52.7 | 57.1 | 64.3 | 790 | 284 |
| YH10W-24 | 24 | 19.5 | 60.3 | 65.2 | 73.5 | 920 | 318 |
| YH10W-27 | 27 | 22 | 67.8 | 73.4 | 82.6 | 1050 | 356 |
| YH10W-30 | 30 | 24.4 | 75.4 | 81.6 | 91.6 | 1200 | 392 |
| YH10W-33 | 33 | 26.7 | 82.9 | 89.7 | 99.5 | 1340 | 428 |
| YH10W-36 | 36 | 29 | 90.4 | 97.9 | 109.6 | 1340 | 428 |
| Тип | Номинальное напряжение (кВ) | MCOV(кВ) | Максимальное остаточное напряжение при использовании Импульс тока 8/20 (кВ) |
Выдерживаемая способность при повторной передаче заряда Qrs C |
||
| Разрядник класса станции | ||||||
| Крутой импульс тока кВ |
Импульс молнии кВ |
Коммутационный импульс кВ |
||||
| пиковое значение ≤ | ≥ | |||||
| YH10W-51/134 | 51 | 40.8 | 154 | 134 | 114 | 0.4 |
| YH10W-84/221 | 84 | 67.2 | 254 | 221 | 188 | 1.0 |
| YH10W-90/235 | 90 | 72.5 | 264 | 235 | 201 | 1.0 |
| YH10W-96/250 | 96 | 75 | 280 | 250 | 213 | 1.0 |
| YH10W-102/266 | 102 | 79.6 | 297 | 266 | 226 | 1.0 |
| YH10W-108/281 | 108 | 84 | 315 | 281 | 239 | 1.0 |
| YH10W-192/500 | 192 | 150 | 560 | 500 | 426 | 1.2 |
| YH10W-204/532 | 204 | 159 | 594 | 532 | 452 | 1.2 |
| YH10W-216/562 | 216 | 168.5 | 630 | 562 | 478 | 1.2 |
