Блоки металлооксидных варисторов на основе оксида цинка для разрядников, используемые для постоянного тока и высоких градиентов
Подробная информация о продукте:
| Место происхождения: | Dongguan ， Guangdong, Китай |
| Фирменное наименование: | UCHI |
| Сертификация: | SGS.UL |
| Номер модели: | D42*H20 мм |
Оплата и доставка Условия:
| Количество мин заказа: | 5000 шт |
|---|---|
| Цена: | Подлежит переговорам |
| Упаковывая детали: | Масса |
| Время доставки: | 5-7 дней |
| Условия оплаты: | T/T, PayPal, западное соединение, грамм денег |
| Поставка способности: | 5000,000,000PCS в месяц |
|
Подробная информация |
|||
| Выделить: | Блоки металлооксидных варисторов на основе оксида цинка,Блоки варисторов для разрядников,Варистор для постоянного тока с высоким градиентом |
||
|---|---|---|---|
Характер продукции

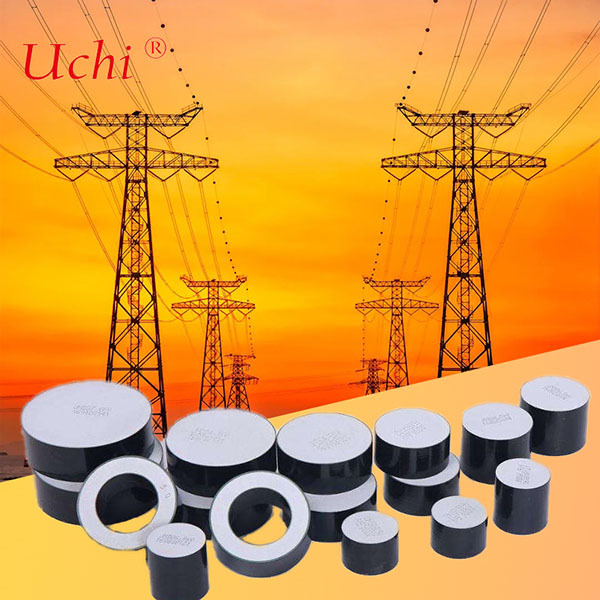

Блоки металлоксидных варисторов из оксида цинка для разрядников, используемые для постоянного тока и высоких градиентов
Варистор из оксида цинка - это зависящие от напряжения нелинейные устройства, которые имеют электрические характеристики, аналогичные характеристикам встречно-параллельных стабилитронов. Он состоит в основном из ZnO с небольшими добавками других оксидов металлов, таких как висмут, кобальт, марганец и другие. Металлоксидный варистор, или «MOV», спекается в процессе производства в керамический полупроводник и приводит к кристаллической микроструктуре, которая позволяет MOV рассеивать очень высокие уровни переходной энергии по всему объему устройства. Поэтому MOV обычно используются для подавления молний и других высокоэнергетических переходных процессов, встречающихся в промышленных или сетях переменного тока. Кроме того, MOV используются в цепях постоянного тока, таких как низковольтные источники питания и автомобильные приложения. Их производственный процесс допускает множество различных форм-факторов, наиболее распространенным из которых является дисковый с радиальными выводами.
Структура корпуса варистора из оксида цинка состоит из матрицы проводящих зерен ZnO, разделенных границами зерен, обеспечивающими характеристики полупроводника P-N перехода. Эти границы отвечают за блокирование проводимости при низких напряжениях и являются источником нелинейной электрической проводимости при более высоких напряжениях.
Привлекательным свойством MOV является то, что электрические характеристики связаны с объемом устройства. Каждое зерно ZnO керамики действует так, как будто на границе зерна имеется полупроводниковый переход.
Варисторы изготавливаются путем формования и спекания порошков на основе оксида цинка в керамические детали. Затем эти детали металлизируются либо толстопленочным серебром, либо напылением металла дугой/пламенем.
Границы зерен ZnO можно четко наблюдать. Поскольку нелинейное электрическое поведение возникает на границе каждого полупроводникового зерна ZnO, варистор можно рассматривать как «многопереходное» устройство, состоящее из множества последовательных и параллельных соединений границ зерен. Поведение устройства можно проанализировать с учетом деталей керамической микроструктуры. Средний размер зерен и распределение размеров зерен играют важную роль в электрическом поведении.
Информация о продукте:
Тип: варистор D42*H20мм
Материал: металлоксидный варистор
Применение для классификации разрядников DH (стандарт IEC)
| Спецификация | Диаметр | Толщина | Напряжение постоянного тока (U1mA) | Макс. коэффициент остаточного напряжения (8/20 мкс) | Способность выдерживать импульсный ток | Рекомендуемое номинальное напряжение | Максимальная энергоемкость | |
| 4/10 мкс | 2 мс | |||||||
| мм | мм | кВ | при 10 кА | кА | А | кВ | кДж/кВр | |
| MOV36.5×20 | 36.5±0.5 | 20±0.5 | 4.0-4.8 | 1.83 | 100 | 350 | 3 | 2.5 |
| MOV36.5×30 | 36.58±0.5 | 30±0.5 | 6.2-7.0 | 1.83 | 100 | 350 | 4.5 | 2.5 |
| MOV42×20 | 42±0.5 | 20±0.5 | 4.0-4.8 | 1.81 | 100 | 400 | 3 | 3.4 |
| MOV42×30 | 42±0.5 | 30±0.5 | 6.2-7.0 | 1.81 | 100 | 400 | 4.5 | 3.4 |
Применение для классификации разрядников SL (стандарт IEC)
| Спецификация | Диаметр | Толщина | Напряжение постоянного тока (U1mA) | Макс. коэффициент остаточного напряжения (8/20 мкс) | Способность выдерживать импульсный ток | Рекомендуемое номинальное напряжение | Максимальная энергоемкость | |
| 4/10 мкс | 2 мс | |||||||
| мм | мм | кВ | при 10 кА | кА | А | кВ | кДж/кВр | |
| MOV48×20 | 48±0.5 | 20±0.5 | 4.0-4.8 | 1.76 | 110 | 600 | 3 | 4.9 |
| MOV48×30 | 48±0.5 | 30±0.5 | 6.2-7.0 | 1.76 | 110 | 600 | 4.5 | 4.9 |
| MOV52×20 | 52±0.5 | 20±0.5 | 4.0-4.8 | 1.74 | 120 | 800 | 3 | 6.3 |
| MOV52×30 | 52±0.5 | 30±0.5 | 6.2-7.0 | 1.74 | 120 | 800 | 4.5 | 6.3 |
Применение для классификации разрядников SM (стандарт IEC)
| Спецификация | Диаметр | Толщина | Напряжение постоянного тока (U1mA) | Макс. коэффициент остаточного напряжения (8/20 мкс) | Способность выдерживать импульсный ток | Рекомендуемое номинальное напряжение | Максимальная энергоемкость | |
| 4/10 мкс | 2 мс | |||||||
| мм | мм | кВ | при 10 кА | кА | А | кВ | кДж/кВр | |
| MOV60×20 | 60±0.5 | 20±0.5 | 4.0-4.8 | 1.72 | 150 | 1000 | 3 | 7.9 |
| MOV60×30 | 60±0.5 | 30±0.5 | 6.2-7.0 | 1.72 | 150 | 1000 | 4.5 | 7.9 |
| MOV64×20 | 64±0.5 | 20±0.5 | 4.0-4.8 | 1.69 | 150 | 1100 | 3 | 8.5 |
| MOV64×30 | 64±0.5 | 30±0.5 | 6.2-7.0 | 1.69 | 150 | 1100 | 4.5 | 8.5 |
