Встроенная жидкостная пластина охлаждения с медными трубками использует подложку из алюминиевого сплава 6061/3003 с ЧПУ-фрезеровкой. Изогнутая цельная трубка из бескислородной меди TP2 встраивается в алюминиевую канавку. С помощью вакуумной пайки или прессовой посадки трубка из меди плотно соединяется с алюминиевой основой, образуя единый компонент. Охлаждающая жидкость циркулирует внутри непрерывной медной трубки для быстрого отвода концентрированного тепла от мощных компонентов, таких как IGBT, бортовые ЭБУ и преобразователи накопителей энергии PCS. Это основной компонент жидкостного охлаждения для силовых электронных устройств нового поколения.



Непрерывный цельный канал из медной трубки не имеет внутренних сварных швов, что значительно снижает риск утечек и обеспечивает превосходную стойкость к давлению. Он идеально подходит для высоконадежных систем охлаждения, включая высоковольтные мощные автомобильные ЭБУ и инверторы.





✅ Непрерывный контур из медной трубки, сверхнизкий риск утечки Изготовлен из цельной бесшовной трубки из бескислородной меди путем гибки, без промежуточных сварных швов; швы расположены только на входном и выходном портах. Каждая единица проходит испытание на гидростатическое давление и герметичность перед поставкой, обеспечивая стабильную работу в условиях длительной вибрации автомобиля и циклического изменения высоких и низких температур.



✅ Медно-алюминиевая композитная структура для отвода тепла с высоким тепловым потоком Бескислородная медь обладает отличной теплопроводностью для быстрого поглощения тепла из локальных горячих точек. Подложка из алюминиевого сплава обеспечивает плоскую монтажную поверхность и структурную поддержку, балансируя производительность теплоотвода и легкую конструкцию для решения проблем локального перегрева мощных устройств.



✅ Полностью настраиваемый канал потока с тепловым моделированием Змеевидные, U-образные и нестандартные многопутевые каналы потока могут быть спроектированы по требованию. Траектория медной трубки может быть спланирована в соответствии с положением источников тепла. Контур подложки, монтажные углубления, установочные отверстия и положения входных/выходных разъемов - все это настраивается нестандартно для установки в ограниченном пространстве оборудования.



✅ Высокая стойкость к давлению для высоковольтных рабочих условий Трубка из бескислородной меди обладает высокой механической прочностью. Нормальное рабочее давление достигает 1,0 МПа, а усиленная версия поддерживает до 1,6 МПа, что значительно выше, чем у обычных пластин охлаждения полостного типа. Подходит для высоковольтных ЭБУ и преобразователей накопителей энергии.



✅ Автомобильный контроль качества, стандарт производства IATF16949 Обработка и контроль на всех этапах с строгим контролем плоскостности пластины. Доступны анодирование, антикоррозийное и изолирующее покрытие. Поддерживается прототипирование, мелкосерийные испытания и массовое производство.



✅ Контролируемые сроки поставки По сравнению с пластинами охлаждения с пайкой в полостях, процесс встраивания трубок имеет более короткий производственный цикл, подходящий для быстрой проверки проектов.





🔹 Модули IGBT 🔹 Мощное лазерное оборудование, медицинские источники питания, силовые модули рельсового транспорта 🔹 Мощные источники питания, SVG, отвод тепла от промышленных мощных частотных преобразователей

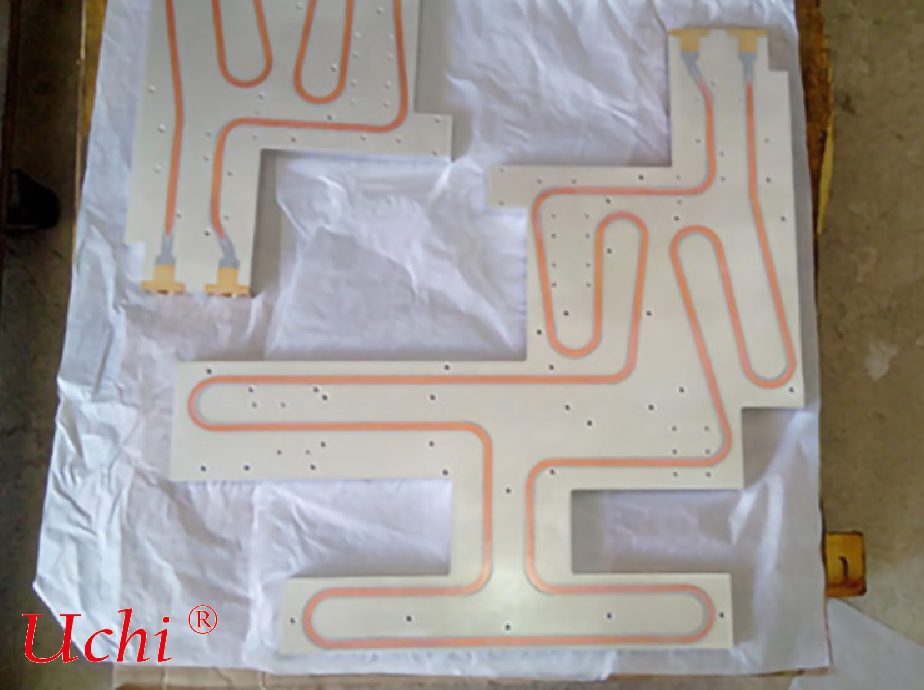

Специальная алюминиевая пластина охлаждения нестандартной формы со встроенными змеевидными каналами из бескислородной меди. На подложке предусмотрены несколько монтажных отверстий. Интегрированная медно-алюминиевая конструкция с пайкой обеспечивает высокое давление и герметичность. Она предназначена для отвода тепла от мощных автомобильных электронных систем управления. Доступна настройка контура, каналов потока и разъемов.
