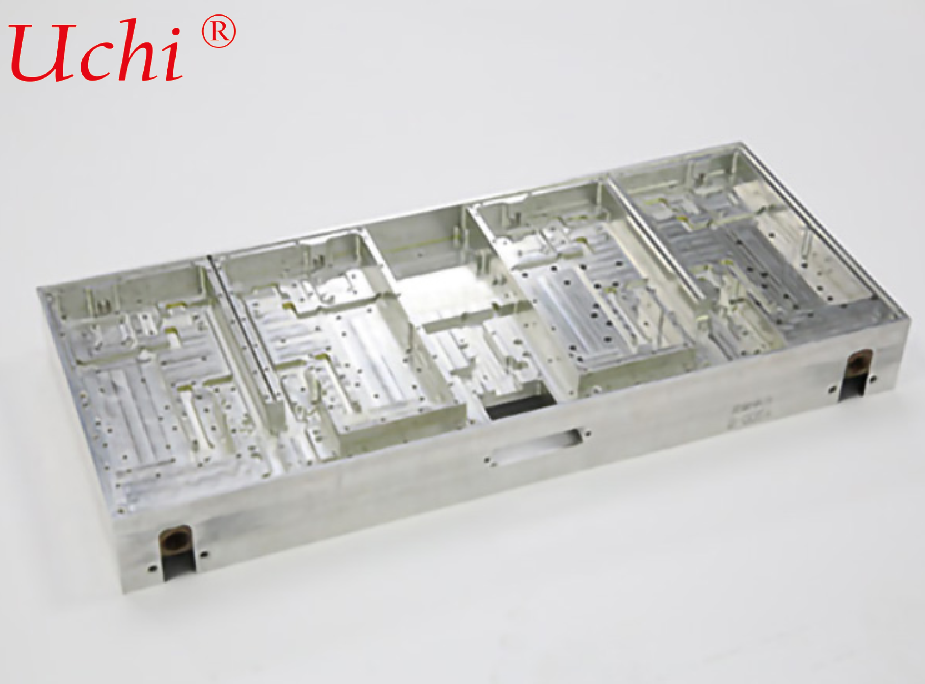

Высокочастотная инжекционная формованная холодная плита одночасовая высоко давленная литая жидкая охлаждающая плита
Подробная информация о продукте:
| Место происхождения: | Дунгуань, Гуандун, Китай |
| Фирменное наименование: | UCHI |
| Сертификация: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
Оплата и доставка Условия:
| Количество мин заказа: | 1000 шт. |
|---|---|
| Цена: | Подлежит переговорам |
| Упаковывая детали: | масса |
| Время доставки: | 5-7 дней |
| Условия оплаты: | T/T, PayPal, западное соединение, грамм денег |
| Поставка способности: | 5000,000,000PCS в месяц |
|
Подробная информация |
|||
| Толерантность: | 0,05 mm | Заканчивать: | Чистый + анодированный |
|---|---|---|---|
| Уход: | пассивацияТеплопроводность | Рабочее давление: | Минимум 1 бар |
| Поверхностная обработка: | Отделка мельницы или анодирование | Выходной диаметр: | 1/4 дюйма или по индивидуальному заказу |
| скорость потока: | До 5 л/мин | Процесс: | Обработка на станке с ЧПУ+ обработка поверхности |
| Теплопроводность: | 73 Вт/м·К | Проводящая мощность: | 2000 Вт |
| Тип крепления: | Винтовое крепление | Мощность теплового охлаждения: | 30 Вт |
| Размер продукта: | Может быть настроен | Упаковка: | PE-пакет Картон |
| Материал: | Медь/Алюминий | ||
| Выделить: | Высокочастотная инжекционная холодная пластина,Одночастичная высокоточная литая жидкостная охлаждающая плита,Пластина жидкостного охлаждения с гарантией |
||
Характер продукции
Высокочастотная литая под давлением холодной пластины
Цельная литая под давлением жидкостная охлаждающая пластина | Алюминиевая холодная пластина для мощных интегрированных источников тепла
Принятие высокочастотного высокоточного процесса литья под давлением. Расплавленный алюминиевый сплав впрыскивается в форму под высоким давлением для прямого формирования сложных закрытых внутренних каналов потока. Последующее соединение и сварка пластин не требуются. Каналы потока и корпус холодной пластины формируются как единое целое. Монтажные кронштейны, резьбовые отверстия и основания коллектора могут быть интегрированы в одну деталь. Это предпочтительный интегрированный компонент жидкостного охлаждения для накопителей энергии, источников питания, IGBT и мощных электрических систем управления.
Основные преимущества продукта
✅ Цельное литье под давлением, сниженный риск утечки
Формируется в одном процессе литья под давлением, исключая крупногабаритные сварные швы многослойных пластин. Риск утечки значительно снижен. Каналы потока и корпус интегрированы с высокой структурной прочностью, отличной устойчивостью к вибрации и ударам для длительной работы в транспортных средствах и шкафах для хранения энергии.
✅ Высокая гибкость проектирования каналов потока, многофункциональная интеграция
Сложные внутренние каналы потока предварительно определяются формой. Крепежные ушки, резьбовые стойки, полости датчиков и основания коллектора могут быть непосредственно сформированы на холодной пластине. Это сокращает вторичную обработку и сборку компонентов, сокращает процедуры сборки и снижает стоимость BOM.
✅ Высокая устойчивость к давлению и отличная структурная жесткость
Высокоплотная литая под давлением подложка с лучшей жесткостью, чем у раздувных холодных пластин. Выдающаяся устойчивость к давлению, меньшая деформация при больших нагрузках на пластину и в рабочих условиях.
✅ Подходит для массового производства и стабильных поставок
Высокочастотное литье под давлением обеспечивает быстрое формирование, хорошую партийную консистенцию и стабильный выход, с очевидным преимуществом в стоимости для крупных заказов.
✅ Опциональные материалы, совместимые с различными теплоносителями
В основном используется литой алюминиевый сплав с хорошей теплопроводностью. Совместим с антифризом на основе этиленгликоля, чистой водой, диэлектрическим хладагентом. Доступна поверхностная пассивация и анодирование для антикоррозионной обработки.
Сценарии применения
Жидкостное охлаждение PCS накопителей энергии, новые энергетические контроллеры, мощные модули IGBT/SiC, источники питания зарядных станций, промышленные мощные источники питания, мощное тепловое оборудование транспортных средств.
Спецификации продукта (шаблон, корректируется по мере необходимости)
- Материал: Литой алюминиевый сплав (AlSi10Mg и т. д.)
- Процесс формования: Высокочастотное высокоточное литье под давлением, цельное формование
- Тип канала потока: Встроенные изогнутые / параллельные / возвратные сложные каналы (настраиваются формой)
- Тип порта: Резьбовое соединение, быстроразъемное соединение, фланец (опционально)
- Рабочее давление: ≤1.8MPa (версия высокого давления настраивается)
- Обработка поверхности: Как отлито, пескоструйная обработка, анодирование, пассивация антикоррозионная
- Рабочая жидкость: Водный раствор этиленгликоля, чистая вода, диэлектрический хладагент
- Ключевые особенности: Цельное формование, отсутствие сварных швов, высокая жесткость, подходит для массового производства
