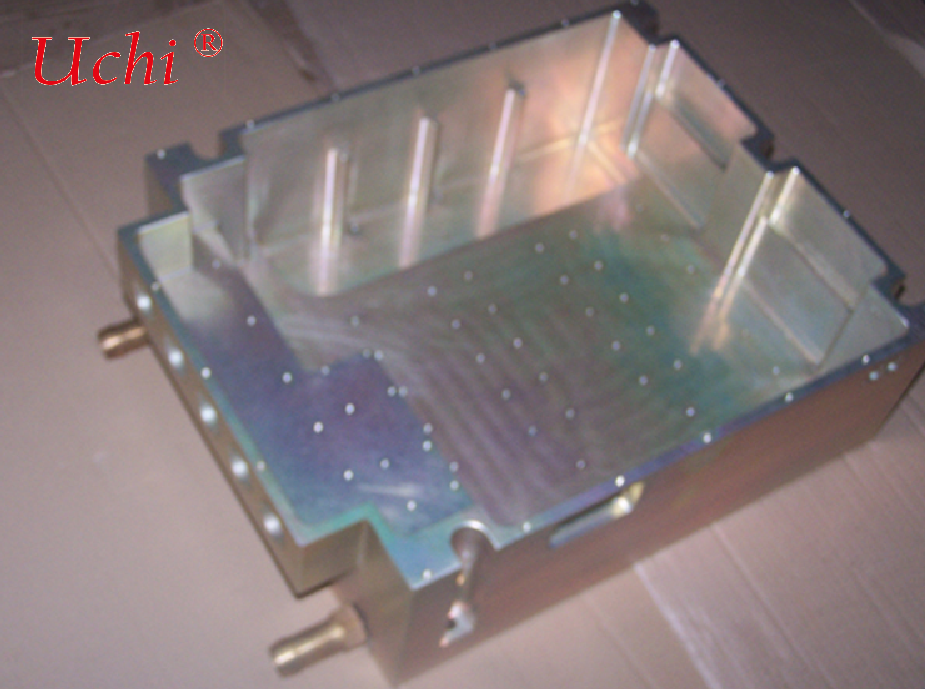

Водяная охлаждающая пластина полостного типа, предназначенная для аккумуляторной батареи нового энергетического транспортного средства





Благодаря интегрированной структуре полости с каналом для потока, она обеспечивает стабильное и высокоэффективное решение для контроля температуры в системе терморегулирования автомобиля. Подходит для аккумуляторных блоков легковых и коммерческих автомобилей, а также для отвода тепла от интегрированных шасси CTP/CTC.





Полостная водоохлаждаемая пластина цельно обрабатывается из алюминиевого сплава. Внутри фрезеруются герметичные каналы для потока, а процессы герметизации, включая вакуумную пайку / сварку трением с перемешиванием (FSW), используются для формирования полностью закрытой охлаждающей полости. Охлаждающая жидкость циркулирует внутри полости, быстро отводя тепло, выделяемое аккумуляторными батареями и бортовой электроникой, обеспечивая контроль температуры аккумуляторных модулей. Это решает проблемы, такие как выделение тепла при быстрой зарядке, чрезмерная разница температур и риск теплового разгона. Она является ключевым компонентом системы терморегулирования новых энергетических транспортных средств, разработанным Sanhua Automotive Components.



В отличие от традиционных водоохлаждаемых пластин с трубчатыми вставками, интегрированная полостная структура имеет большую площадь теплообмена и более низкое термическое сопротивление с отличной равномерностью температуры поверхности. В то же время она обладает несущей способностью и может использоваться непосредственно в качестве несущей опорной пластины в нижней части аккумуляторов, упрощая конструкцию сборки PACK.





✅ Интегрированный канал полости с выдающейся равномерностью температуры Многоканальный параллельный канал полости, оптимизированный с помощью внутреннего симуляционного проектирования. Большая площадь теплообмена и равномерное распределение потока эффективно контролируют разницу температур ячеек. Обеспечивает стабильную температуру в условиях быстрой зарядки, гарантирует согласованность работы аккумуляторов и продлевает срок службы аккумуляторов (Sanhua Automotive Components).



✅ Высокопрочная герметизация, устойчивость к вибрации и утечкам Твердотельная герметизация вакуумной пайкой / сваркой трением с перемешиванием (FSW); прочность сварки близка к материалу основы. Перед поставкой проводится поштумповая проверка на утечку гелия. Устойчивость к ударам и вибрации автомобиля, циклическим воздействиям высоких и низких температур с высокой несущей способностью. Отсутствие утечек жидкости при длительной эксплуатации, соответствие строгим условиям эксплуатации автомобиля.



✅ Легкая подложка из алюминиевого сплава Высококачественный алюминиевый сплав 3003/6061 с высокой теплопроводностью и малым весом. Значительно легче стальных конструкций, что способствует увеличению запаса хода автомобиля. Доступна антикоррозионная и изоляционная обработка поверхности пластины, устойчивая к коррозии от охлаждающей жидкости на основе этиленгликоля.



✅ Интегрированная конструкция для снижения стоимости сборки Опорная пластина имеет зенковочные отверстия, установочные штифты и разъемы входа/выхода для установки модуля. Она объединяет теплоотвод и монтажную базу в одной детали, уменьшая количество необходимых листовых деталей, упрощая конструкцию аккумуляторного блока и сокращая время сборки на производственных линиях.



✅ Индивидуальная разработка для полных спецификаций Индивидуальная настройка контура, пути канала полости, положения входа/выхода и размеров толщины в соответствии с чертежами аккумуляторного блока заказчика и требованиями к тепловой нагрузке. Доступны быстрые симуляционные решения, поддерживающие прототипирование и массовое производство от малых до больших партий, в соответствии с автомобильным стандартом качества IATF16949.





🔹 Аккумуляторные блоки электромобилей, интегрированные аккумуляторные блоки CTP 🔹 Жидкостное охлаждение аккумуляторных батарей новых энергетических коммерческих автомобилей и большегрузных грузовиков 🔹 Высокомощный отвод тепла от бортовых ЭБУ, OBC и контроллеров двигателя 🔹 Терморегулирование аккумуляторных блоков для хранения энергии и модулей замены аккумуляторов





Оснащен собственным прецизионным цехом ЧПУ и производственными линиями вакуумной пайки, предлагая комплексное производство от резки пластин, фрезерования полостей, сварки, обработки поверхности до проверки герметичности.



Тепловое моделирование на этапе проектирования: моделирование поля потока и температурного поля на ранней стадии для оптимизации перепада давления и равномерности температуры и сокращения последующих модификаций пресс-форм.



Автомобильный полнопроцессный контроль качества. Каждая охлаждающая пластина проходит испытание давлением + проверку на утечку гелия. Полная проверка материала, размеров и внешнего вида обеспечивает стабильную массовую поставку.



Поддерживаются визиты на заводы клиентов. Доступен анализ DFM (проектирование для производства), с выделенными техническими инженерами для координации решений по терморегулированию.
