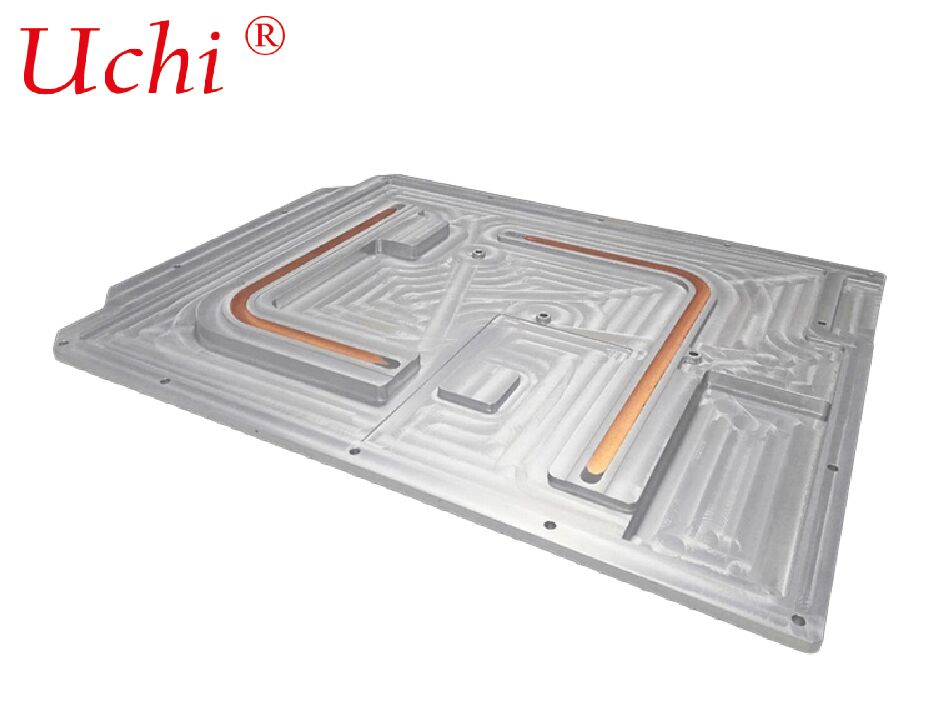

Алюминиевый теплоотвод плиты штранг-прессования с теплоотводом сварки трением 2 тепловых трубок
Подробная информация о продукте:
| Место происхождения: | Дунгуань, Гуандун, Китай |
| Фирменное наименование: | UCHI |
| Сертификация: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
Оплата и доставка Условия:
| Количество мин заказа: | 1000 шт. |
|---|---|
| Цена: | Подлежит переговорам |
| Упаковывая детали: | масса |
| Время доставки: | 5-7 дней |
| Условия оплаты: | T/T, PayPal, западное соединение, грамм денег |
| Поставка способности: | 5000,000,000PCS в месяц |
|
Подробная информация |
|||
| Ширина: | В соответствии с требованиями клиентов | Диаметр: | 12 мм |
|---|---|---|---|
| Высота: | ≤2000м | Максимальная рабочая температура: | 120°С |
| Вес продукта: | 5,2 кг | Размер продукта: | 244,5*118*14,5 мм |
| Форма: | обычай | Теплопроводящая способность: | 278W |
| Применимые отрасли: | Машиноремонтные мастерские, Энергетика и горнодобывающая промышленность | Уход: | пассивация Теплопроводность |
| Размер установки: | 10 * 20 | Тип крепления: | Винтовое крепление |
| Власть: | 152 Вт | Приложение: | RGB лазерный источник света |
| Выделить: | Алюминиевая экструзионная плитка теплоотводная,теплоотводная с 2 теплопроводами,теплоотводная сварного трения |
||
Характер продукции
Алюминиевый теплоотвод плиты штранг-прессования с теплоотводом сварки трением 2 тепловых трубок
Параметры продукта: радиатор из алюминиевой экструзионной пластины с теплоотводом для сварки трением с 2 тепловыми трубками
Материал: АЛ 6061
Размер: 260*260*45 мм
Технология: сварка трением + обработка на станке с ЧПУ.
Характеристика: Хорошая способность охлаждения и отсутствие утечек по умолчанию.
Обработка поверхности: очистка маслом, очистка и пассивация.
Теплопроводящая мощность: 400 Вт
Радиатор из экструдированной пластины из алюминия с двумя тепловыми трубками, соединенными сваркой трением с перемешиванием (FSW)
Этот радиатор в основном изготовлен из экструдированных алюминиевых профилей 6063/6061 с двумя встроенными медными тепловыми трубками. Тепловые трубки бесшовно металлургически соединены с алюминиевым основанием посредствомСварка трением с перемешиванием (FSW). Он сочетает в себе экономическое преимущество массового производства, связанное с экструзией алюминия, сверхбыструю способность тепловых трубок выравнивать температуру, а также структурную надежность со сверхнизким термическим сопротивлением сварки трением с перемешиванием. Он служит основным высокоэффективным решением для охлаждения электронных устройств средней и высокой мощности.
I. Основная структурная композиция
Алюминиевый экструдированный основной корпус
Цельноштампованное алюминиевое основание в форме пластины с вертикальными ребрами охлаждения. Плотные и правильные ребра обеспечивают большую площадь вентиляции и отвода тепла. В основании профрезерованы две предварительно заделанные канавки для тепловых трубок для двух тепловых трубок, которые можно расположить параллельно или в шахматном порядке.
2 тепловые трубки
Обычно это спеченные медные тепловые трубки диаметром 6/8 с герметичными концами, предварительно заделанные в канавки алюминиевого основания. Они обеспечивают быструю боковую передачу тепла и равномерное распространение тепла, устраняя локальные горячие точки на алюминиевом основании.
Слой соединения для сварки трением с перемешиванием
Применяется сварка в твердом состоянии без плавления, холодной пайки и припоя. Внешняя стенка тепловых трубок непосредственно металлургически соединена со стенками алюминиевых канавок, что полностью устраняет тепловое сопротивление воздушного зазора, вызванное традиционной пайкой оловом или прессованием труб.
Обработка поверхности
Анодирование, черное электрофоретическое покрытие и никелирование для улучшения коррозионной стойкости, стойкости к окислению и способности рассеивать радиационное тепло.
