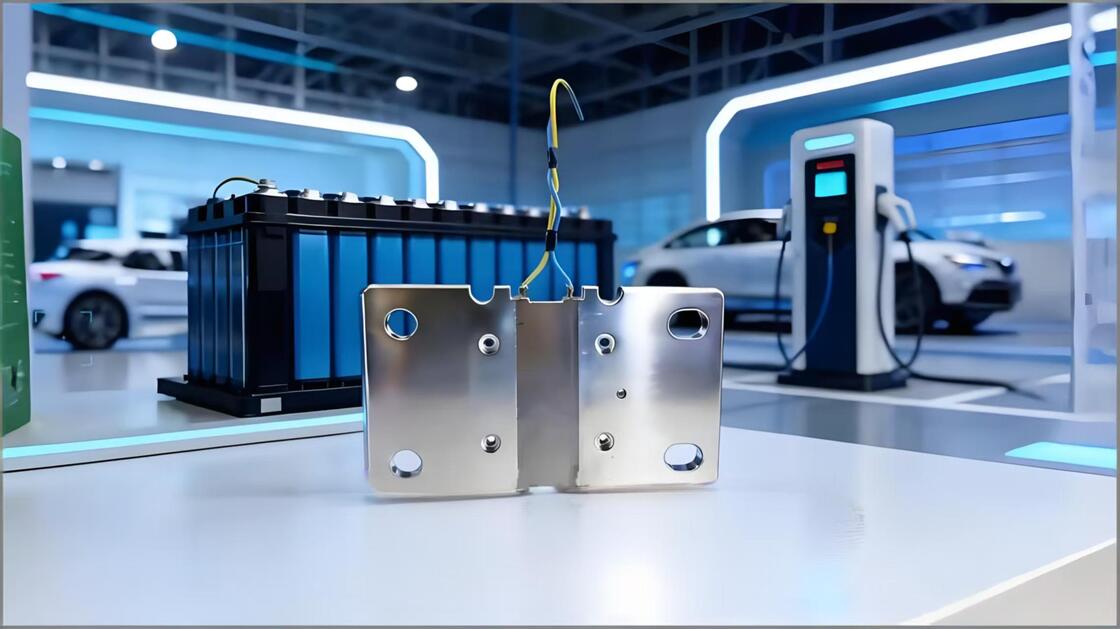

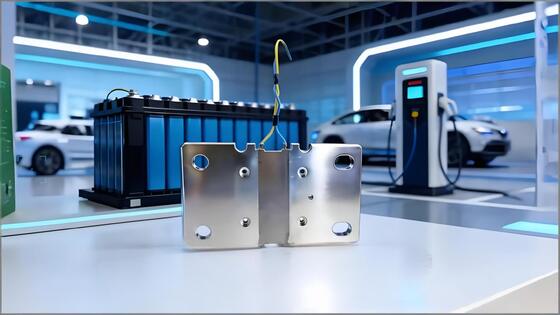

Ультрабыстрое зарядное соединение

I. Основной принцип

• Текущее отбор пробПри прохождении высокого тока генерируется слабый сигнал напряжения на уровне милливольт в соответствии с законом Ома (V=I×R).
• Мониторинг в режиме реального времени: BMS (система управления батареей) собирает этот сигнал напряжения и точно рассчитывает ток зарядки в реальном времени.
• Контроль безопасности: На основе отслеживаемых данных BMS динамически регулирует мощность зарядки для предотвращения перенапряжения и перегрева, защищая батарейные элементы.

II. Основные технические характеристики

• Ультравысокий номинальный ток: Стандартные номиналы включают 800A / 1000A / 1500A, с максимальной мощностью до 2000A, подходящие для платформ высокого напряжения 1000V +.
• Сверхнизкое внутреннее сопротивление и низкая потеря мощности: изготовлен из специальных сплавов (таких как манганин и карма) с оптимизированной структурой, с чрезвычайно низким внутренним сопротивлением (обычно около 50μΩ),достижение низкой генерации тепла и быстрого рассеяния тепла.
• Высокая точность и стабильность: точность до ± 0,5% или выше, с минимальным дрейфом сопротивления по всему температурному диапазону (-40 °C ~ 125 °C), обеспечивая точное наблюдение за током.
• Структура высокоэффективной теплорассеивания: В основном используется интегрированный медный субстрат или ламинированный дизайн теплоотведения в сочетании с охлаждением воздухом / жидкостью для быстрой проводности тепла, генерируемого высоким током.
• Высокая надежность: Соответствует автомобильной квалификации AEC-Q200 и сертификации IATF 16949 и отличается стойкостью к вибрации, коррозионной стойкостью и длительным сроком службы.

III. Основные функциональные преимущества

• Защита аккумулятора: Избегает прямого воздействия высокого тока на батарейные ячейки, подавляет колебания тока, контролирует температуру зарядки в безопасном диапазоне и уменьшает старение батареи.
• Гарантированная скорость сверхбыстрой зарядки: Дизайн с низкими потерями не ставит под угрозу эффективность зарядки, поддерживая требования к сверхбыстрой зарядке, такие как диапазон 400 км от 5 минут зарядки.
• Барьер безопасности системы: обеспечивает обнаружение перенапряжения в режиме реального времени, служа первой критической линией защиты от теплового оттока и активируя защиту системы.
• Приспособление к экстремальным условиям: Сохраняет стабильную точность и производительность даже при -40°C в условиях крайнего холода или высокой температуры.

IV. Основные сценарии применения

• Новые энергетические автомобили (EV/PHEV): Текущее отбор проб для бортового OBC (бортового зарядного устройства) и BMS.
• Сверхбыстрые зарядные станции: 480кВт, 800кВт, 1500кВт высокопроизводительные жидкоохлаждаемые заряды.
• Системы хранения энергии: Мониторинг цепей зарядки/разрядки высокого тока для крупномасштабных электростанций хранения энергии.
• Специальные транспортные средства: мощное оборудование, такое как электрические тяжелые грузовики, строительные машины и электрические суда.
