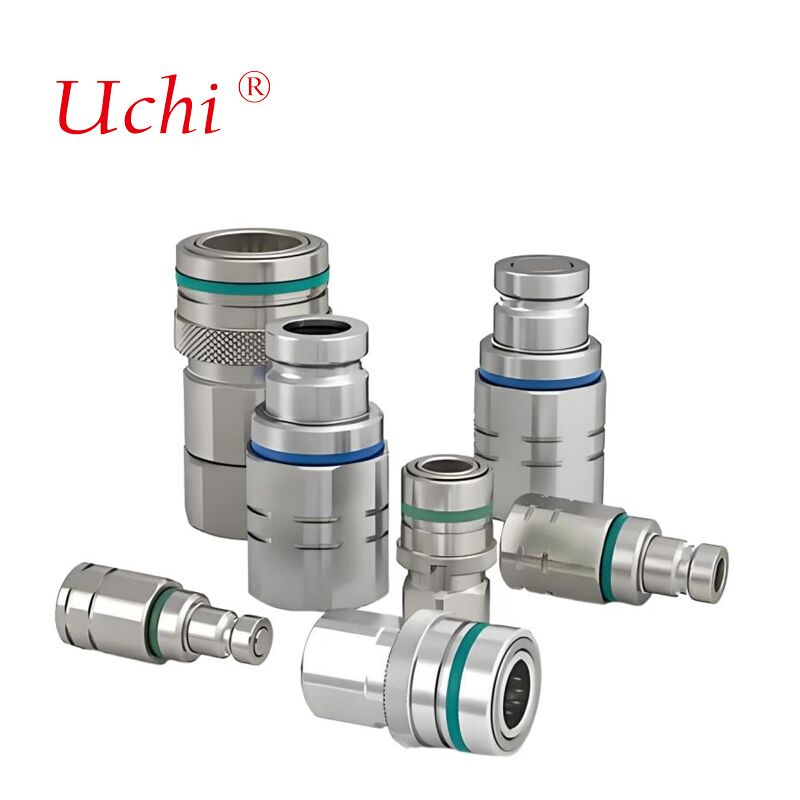

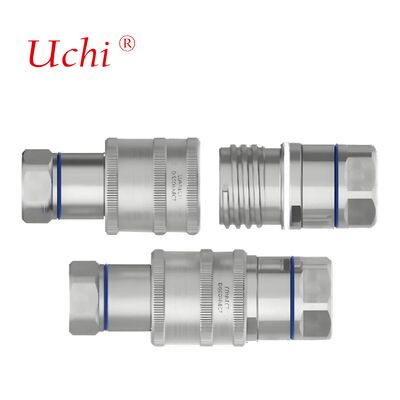

Быстроразъемные фитинги с ЧПУ для трубок холодных пластин
Подробная информация о продукте:
| Место происхождения: | Dongguan ， Guangdong, Китай |
| Фирменное наименование: | Uchi |
| Сертификация: | SMC |
| Номер модели: | быстроразъемные соединения |
Оплата и доставка Условия:
| Количество мин заказа: | 100 шт. |
|---|---|
| Цена: | Подлежит переговорам |
| Условия оплаты: | T/T, PayPal, Western Union, MoneyGram |
| Поставка способности: | 50000000 шт в месяц |
|
Подробная информация |
|||
| Материал: | Алюминий, нержавеющая сталь, латунь, углеродистая сталь, титан... | Точность: | ± 0,002 ~ ± 0,005 мм |
|---|---|---|---|
| Сертификация: | ISO 9001,ROSH,CE,ISO16949 | Тип обработки: | Токарная обработка с ЧПУ, фрезерная обработка с ЧПУ, сверление с ЧПУ и т. д. |
| Поверхность: | Анлодированный, полированный | Тип: | Протяжка, СВЕРЛЕНИЕ, травление/химическая обработка, лазер... |
| Выделить: | Быстроразъемные трубные фитинги с ЧПУ,Соединители трубок жидкостных охладительных пластин,Быстроразъемные фитинги холодных пластин |
||
Характер продукции
Детали быстроразъемных соединений с ЧПУ для пластин с жидкостным охлаждением трубчатого типа
Прецизионные детали быстроразъемных соединений с ЧПУ, разработанные специально для пластин с жидкостным охлаждением трубчатого типа в системах жидкостного охлаждения.
Технические характеристики производства
| Обработка | Точение на станках с ЧПУ, фрезерование на станках с ЧПУ |
| Материалы |
Алюминий: серии 2000, 6000, 7075, 5052 и т. д. Нержавеющая сталь: SUS303, SUS304, SS316, SS316L, 17-4PH и т. д. Титан: Grade F1-F5 Латунь: 260, C360, H59, H60, H62, H63, H65, H68, H70 и т. д. Сталь: 1214L/1215/1045/4140/SCM440/40CrMo и т. д. |
| Обработка поверхности | Анодирование, дробеструйная обработка, шелкография, PVD-покрытие, цинковое/никелевое/хромовое/титановое покрытие, браширование, покраска, порошковое покрытие, пассивация, электрофорез, электрополировка, накатка, лазерная/травление/гравировка и т. д. |
| Допуск | ±0,002 ~ ±0,005 мм |
| Шероховатость поверхности | Мин Ra 0,1~3,2 |
Руководство по выбору материалов для систем жидкостного охлаждения
| Сценарий применения | Рекомендуемый материал основного корпуса | Рекомендуемый материал уплотнения | Основные преимущества | Примечания по выбору |
|---|---|---|---|---|
| Пластины с жидкостным охлаждением для серверов центров обработки данных | Латунь / Алюминиевый сплав 6061 | Нитрил-бутадиеновый каучук (NBR) | Умеренная стоимость, отличная обрабатываемость, совместимость с водогликолевым хладагентом; простота сборки и разборки | Рабочее давление системы ≤ 3,0 МПа; избегать длительных высокотемпературных (＞100℃) условий |
| Контур жидкостного охлаждения аккумуляторных батарей для новых энергетических транспортных средств | Нержавеющая сталь 304/316 | Фторкаучук (FKM/Viton) | Высокая устойчивость к давлению (3,0-6,0 МПа), устойчивость к вибрации и ударам; широкий диапазон рабочих температур | Соответствие стандартам автомобильной промышленности ISO 16028 |
| Система жидкостного охлаждения для уличных зарядных станций | Нержавеющая сталь 316 / Стекловолокно, армированное PA66 | Фторкаучук (FKM/Viton) | Нержавеющая сталь 316 устойчива к коррозии во влажной среде; инженерный пластик отличается легким весом и хорошей изоляцией | Соответствие уровню защиты IP67 или выше |
| Высокотемпературное жидкостное охлаждение для промышленного оборудования | Нержавеющая сталь 316 | Перфторэластомер (FFKM) | Сверхвысокая термостойкость (≤200℃), совместимость с сильно коррозионными хладагентами | Высокая стоимость, подходит для высокотехнологичных промышленных сценариев |
| Портативное жидкостное охлаждение для бытовой электроники | Полиоксиметилен (POM) / Алюминиевый сплав | Силиконовая резина (VMQ) | Легкий вес, отличная изоляция; устойчивость к экстремально низким температурам | Только для низкого давления (≤1,0 МПа), нормальных/низкотемпературных условий |
Принципы выбора материалов
- Совместимость материалов в первую очередь: Для водогликолевого хладагента отдавайте предпочтение латуни/алюминиевому сплаву + NBR/FKM; для хладагентов на масляной основе используйте уплотнения FKM/FFKM
- Соответствие рабочих параметров: Номинальное сопротивление давлению должно быть ≥ 1,5 раза больше пикового давления в системе; термостойкость должна охватывать экстремальные значения системы
- Баланс между стоимостью и производительностью: Выбирайте латунь/NBR для общих сценариев; переходите на нержавеющую сталь/FKM для приложений с высокими требованиями
Производственные возможности
В нашей мастерской по изготовлению пресс-форм имеется современное оборудование, в том числе:
- 22 комплекта электроэрозионных станков (EDM), включая 2 станка MAKINO mirror EDM
- 9 проволочно-вырезных электроэрозионных станков (низкоскоростных), включая 3 станка Seibu и 1 станок Sodick из Японии
- 7 станков для искровой эрозии, 10 шлифовальных станков, 2 фрезерных станка и 1 токарный станок
Технические характеристики оборудования
- Размер стола: 500×350 мм
- Скорость быстрого перемещения: 5000 мм/мин
- Максимальный вес заготовки: 500 кг
- Максимальный вес электрода: 50 кг
Высокоточная обработка
Использование технологий SuperSpark4 и IES (Intelligent Expert System) для усовершенствованного адаптивного источника питания и управления скачками для стабилизации процесса EDM и повышения точности обработки. Оснащен технологиями генератора сверхповерхности и сверхкрая для превосходной чистоты поверхности и металлургического качества.
Технология системы жидкостного охлаждения
Системы жидкостного охлаждения высокой мощности требуют радиаторов, способных быстро поглощать тепло. Используя высокую удельную теплоемкость жидкостей, наши системы передают большие объемы тепла посредством потока жидкости, способного рассеивать тепло в диапазоне от нескольких сотен ватт до более чем одного киловатта.
Разновидности жидкостных пластин охлаждения
- Пластина жидкостного охлаждения с утопленной трубкой: Изготавливается путем нарезки канавок в пластинах, утопления и сварки медных трубок внутри, а затем герметизации сваркой
- Пластина жидкостного охлаждения с вставленной трубкой: Изготавливается путем встраивания медных трубок на поверхность алюминиевой пластины с использованием сварки или склеивания
- Пластина жидкостного охлаждения канального типа: Внутренние каналы потока формируются на медных или алюминиевых подложках путем сверления, экструзии и прецизионной обработки
- Блок жидкостного охлаждения: Для отвода тепла от мощных чипов с внутренними каналами потока, создаваемыми с помощью технологии нарезки ребер
Применение продукции
Гарантия качества
Мы поддерживаем строгие стандарты качества с использованием комплексного испытательного оборудования, в том числе:
- 1 координатно-измерительная машина
- 1 прибор для проектора
- 2 испытательные машины высокого давления воды
- 4 машины для испытания теплового сопротивления
- 2 машины для испытания на утечку жидкости
Обязательство по обслуживанию клиентов
- Оперативный ответ на все запросы
- Конкурентоспособные цены с гарантированным качеством
- Эффективное планирование производства
- Оптимальные транспортные решения
- Комплексная техническая поддержка
Часто задаваемые вопросы
Вы торговая компания или производитель?
Мы являемся профессиональным производителем радиаторов и пластин водяного охлаждения с большим опытом и сильной технической командой, с автоматизированным и механизированным производством.
Экспортировали ли вы товары раньше и в какие регионы?
60% от общего объема нашей продукции экспортируется в Японию, Индию, Великобританию, Канаду, США и Бразилию.
Сколько у вас сотрудников?
Приблизительно 100 сотрудников в отделах продаж, закупок, проектирования, контроля качества, складирования и производства.
Можете ли вы предоставить образцы, если мы согласны с дизайном?
Да, мы предоставляем образцы для подтверждения перед массовым производством, а также технические чертежи, если это необходимо.
Какие способы упаковки вы используете?
Индивидуальная упаковка с обычными картонными коробками и плотной тканью или деревянными коробками для оптимальной защиты во время транспортировки.
Предоставляете ли вы техническую поддержку по вопросам, связанным с продуктом?
Все продукты проходят полную проверку перед отправкой. По любым вопросам мы предоставляем немедленные технические решения.
