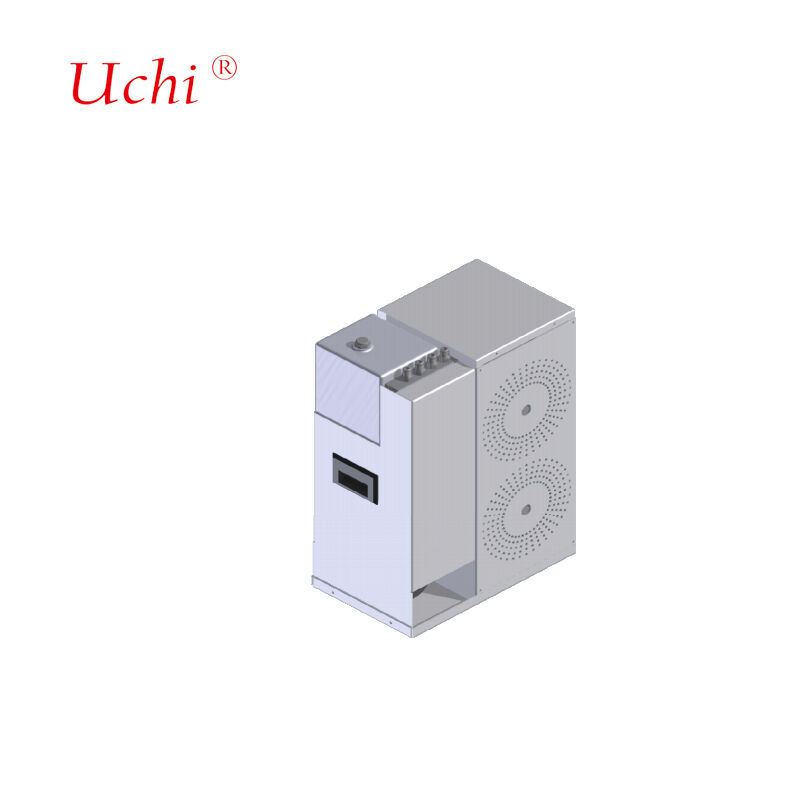

Полностью жидкоохлаждаемая зарядная установка Система жидкостного охлаждения с мощностью источника тепла 6,5 кВт
Подробная информация о продукте:
| Место происхождения: | Dongguan ， Guangdong, Китай |
| Фирменное наименование: | Uchi |
| Сертификация: | SMC |
| Номер модели: | 6.5 |
Оплата и доставка Условия:
| Количество мин заказа: | 100 шт. |
|---|---|
| Цена: | Подлежит переговорам |
| Условия оплаты: | T/T, PayPal, Western Union, MoneyGram |
| Поставка способности: | 50000000 шт в месяц |
|
Подробная информация |
|||
| Мощность источника тепла: | (6,5 кВт при температуре окружающей среды 50 ℃ (TA); температура обратной жидкости ≤85 ℃) | Тип хладагента: | СИЛИКОНОВОЕ МАСЛО |
|---|---|---|---|
| Применимый ток пистолета с жидкостным охлаждением: | 800 А/450 А (применимая длина длинного кабеля: ≤7 м; стандартная спецификация для одного пистолета: | Шум: | ≤65 дБ |
| Рабочая среда температура: | -40~55°C | Температура окружающей среды: | -25°C до 65°C |
| Влажность: | 5%~90% | Высота: | ≤2000м |
| Размеры блока жидкостного охлаждения: | 340×210×490 мм (Ш*Д*В) | Входное напряжение: | 24 В. |
| Входной ток: | ≤12A | Скорость потока: | от 0 до 7 л/мин |
| Выделить: | пластина жидкостного охлаждения мощностью 6,5 кВт,Зарядная станция с полностью жидкостным охлаждением |
||
Характер продукции
Система зарядной коробки с полностью жидкостным охлаждением
Усовершенствованная система жидкого охлаждения с мощностью источника тепла 6,5 кВт, предназначенная для сверхбыстрых терминалов зарядки.
Дизайн системы и компоненты
Комплексная система, включающая в себя радиаторы с жидкостным охлаждением, циркуляционные насосы, насосы для макияжа, резервуары для воды, датчики, вентиляторы и системы управления.Предназначен для установки на дне в жидкости охлажденных зарядных батарей с полными возможностями настройки.
Технические спецификации
- Применимый ток пистолета с жидкостным охлаждением: 800A/450A (длина кабеля: ≤7m; стандартная спецификация: 402 800A 5m)
- Мощность источника тепла: 6,5 КВт при температуре окружающей среды 50 °C (температура возвращаемой жидкости ≤ 85 °C)
- Тип хладагента: силиконовое масло
- Окружающая среда: -40°C - 55°C
- Входное напряжение: 24В постоянного тока; Входное течение: ≤12А; Скорость потока: от 0 до 7L/мин
- Сообщение: 485 (протокол Modbus RTU); Шум: ≤ 65 дБ
- Условия окружающей среды: от -25°C до 65°C; влажность: от 5% до 90%; высота: ≤2000 м
- Размеры: W340×L210×H490mm
Конструкция радиатора с холодной пластиной
Конструкция внутреннего канала потока на основе данных потребителя о потреблении энергии и распределении тепла.Наш инженерный процесс включает в себя комплексный анализ моделирования с итеративными корректировками параметров для достижения оптимальных целей тепловой и гидравлической производительности.
Производственное оборудование
| Тип оборудования | Количество | Технические параметры |
|---|---|---|
| Печь для туннельной сплавки | 2 единицы | Максимальные размеры сварки: 1000 мм (W) * 250 мм (H), длина неограниченная Максимальная температура сварки: 950°C Применимые материалы: медь, алюминий |
| Вакуумная бразировка | 2 единицы | Максимальные размеры сварки: 800 мм * 1200 мм * 800 мм Максимальная температура сварки: 1200°C Применимые материалы: медь, алюминий, нержавеющая сталь |
| Оборудование для обнаружения утечек гелия | 2 единицы | Максимальное измерение испытания: 2500 мм * 750 мм * 700 мм Диапазон испытательного давления: 0-3 МПа Точность испытаний: 2 г/год или ≤1*10−6 Pa*m3/s |
| Гидростатическое испытательное оборудование | 2 единицы | Максимальное измерение испытания: 2500 мм * 1500 мм * 1000 мм Диапазон испытательного давления: 0-5 МПа |
| Пневматическое испытательное оборудование | 2 единицы | Максимальное измерение испытаний: неограниченное Диапазон испытательного давления: 0-5 МПа Точность испытания: 1 Pa |
Усовершенствованная технология сварки
Наш процесс вакуумного сварки соединяет алюминиевые пластины с использованием металла наполнителя с более низкими точками плавления, чем базовый материал, создавая чрезвычайно прочные соединения без остаточного коррозионного потока.Эта высокотехнологичная технология обеспечивает равномерное отопление, точный контроль температуры, устраняет требования после очистки и минимизирует искажение деталей.
Технология системы жидкого охлаждения
Системы высокопроизводительного жидкостного охлаждения требуют теплоотводов, способных быстро поглощать тепло.наши системы передают большое количество тепла через поток жидкости, способный рассеивать тепло в диапазоне от нескольких сотен ватт до более одного киловатта.
Сорта жидкой холодной плиты
- Зарытая трубка жидкая холодная пластина:Изготовляется с помощью канавных плит, закапывания и сварки медных труб внутри, а затем герметического герметизации с помощью сварки.и высокая плоскость для отличного теплового контакта.
- Вставленная трубка жидкой холодной пластины:Производится путем вставки медных труб на поверхности алюминиевых пластин с использованием процессов сварки или склеивания, с строгим контролем плоскости для минимального теплового сопротивления.
- Текущая холодная плита канала типа:Внутренние каналы потока, сформированные на медных или алюминиевых подложках путем бурения, экструзии и высокоточной обработки, герметизированные с помощью сварки на трении или высокотемпературной сварки.
- Блок жидкого охлаждения:Для высокопроизводительного теплораспределения с внутренними потоковыми каналами, созданными с помощью технологии скольжения, чтобы максимизировать площадь поверхности теплообмена.
Продукты для охлаждения, специфические для материала
Продукты для жидкого охлаждения из меди:GB200 модуль жидкостного охлаждения, H20 модуль жидкостного охлаждения, оптический модуль жидкостного охлаждения и другие медные холодильные пластины.Сплавы на основе никеля и золота.
Продукты для жидкого охлаждения из алюминия:LTS сифон радиатор, литой электронный контроль жидкости охлаждающей коробки, питание штампованный жидкость охлаждающей пластины, двигатель электронного управления жидкости охлаждающей пластины, 6G-3DRVC радиатор,и прочие тепловые радиаторы жидкостного охлаждения.
Продукты для жидкого охлаждения из нержавеющей стали:Манифольд жидкостного охлаждения, модуль жидкостного охлаждения DIMM и другие манифоли жидкостного охлаждения из нержавеющей стали.
Основные применения
- Лазеры и медицинское оборудование
- Охлаждение аккумуляторной батареи электромобилей
- Мощная электроника и двигатели
- Микроволновые системы передачи 5G
- Системы возобновляемой энергии
- IGBT и силовые полупроводниковые системы
- Центры обработки данных и промышленные энергетические приложения
- Оборонные системы и авионика
- Топливные элементы и тяговые системы
Обеспечение качества
Мы поддерживаем строгие стандарты качества с полным оборудованием для испытаний, включая:
- 1 Координатное измерительное устройство
- 1 проекторный прибор
- 2 машины для испытаний высокого давления воды
- 4 машины для испытания теплового сопротивления
- 2 машины для проверки утечки жидкости
Приверженность обслуживанию клиентов
- Быстрый ответ на все запросы
- Конкурентоспособные цены с гарантированным качеством
- Эффективное планирование производства
- Оптимальные транспортные решения
- Комплексная техническая поддержка
Часто задаваемые вопросы
Вы торговая компания или производитель?Мы являемся профессиональным производителем теплоотводов и пластин для охлаждения воды с большим опытом и сильной технической командой, с автоматизированным и механизированным производством.
Вы когда-нибудь экспортировали товары и в какие регионы?60% нашей общей продукции экспортируется в Японию, Индию, Великобританию, Канаду, США и Бразилию.
Сколько у вас сотрудников?Приблизительно 100 сотрудников в отделах продаж, закупок, инженерии, контроля качества, склада и производства.
Вы можете предоставить образцы, если мы согласны с дизайном?Да, мы предоставляем образцы для подтверждения перед массовым производством, вместе с техническими чертежами, если это необходимо.
Какие методы упаковки вы используете?Настраиваемая упаковка с обычными картонами и герметичной тканью или деревянными картонами для оптимальной защиты во время транспортировки.
Вы оказываете техническую поддержку в вопросах, связанных с продуктом?Все продукты полностью проверяются перед отправкой.
