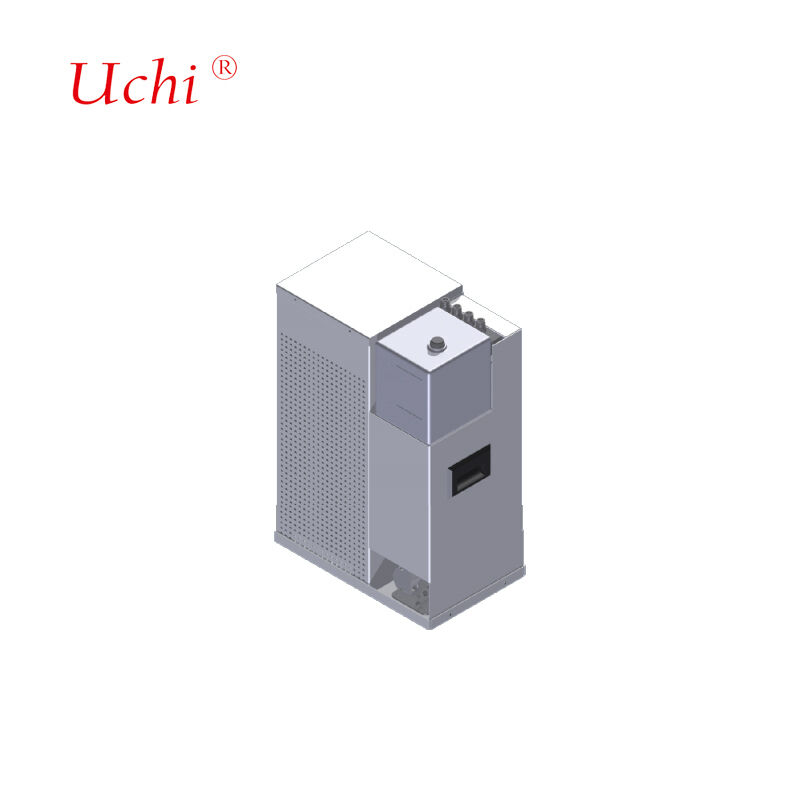

Зарядная станция с жидкостным охлаждением и системой жидкостного охлаждения, с тепловой нагрузкой 4.5 кВт
Подробная информация о продукте:
| Место происхождения: | Dongguan ， Guangdong, Китай |
| Фирменное наименование: | Uchi |
| Сертификация: | SMC |
| Номер модели: | 2.4 |
Оплата и доставка Условия:
| Количество мин заказа: | 100 шт. |
|---|---|
| Цена: | Подлежит переговорам |
| Условия оплаты: | T/T, PayPal, Western Union, MoneyGram |
| Поставка способности: | 50000000 шт в месяц |
|
Подробная информация |
|||
| Мощность источника тепла: | 4,5 кВт | Тип хладагента: | Раствор этиленгликоля или силиконовое масло. |
|---|---|---|---|
| Применимый ток пистолета с жидкостным охлаждением: | 800 А (Применимая длина длинного кабеля: ≤7 м; спецификация для одного пистолета: 40², 800 А, 5 м) | Шум: | ≤60 дБ |
| Температура окружающей среды: | -25~65°С | Влажность: | 5%~90% |
| Высота: | ≤2000м | Размеры блока жидкостного охлаждения: | 450×280×550 мм (Ш*Д*В) |
| Входное напряжение: | 24 В. | Входной ток: | ≤10А |
| Скорость потока: | от 0 до 7 л/мин | ||
| Выделить: | охлаждающая пластина с жидкостным охлаждением и мощностью 4.5 кВт,Зарядная станция с полностью жидкостным охлаждением,источник тепла системы жидкого охлаждения |
||
Характер продукции
Система жидкого охлаждения с полным жидкостным охлаждением
Обзор системы
Наша полностью жидкоохлаждаемая система зарядки имеет комплексную конструкцию, состоящую из радиаторов с жидкостным охлаждением, циркуляционных насосов, насосов для зарядки, резервуаров для воды, датчиков, вентиляторов,и системы управленияСистема предназначена для установки на нижней части жидкости охлажденных зарядных свай и может быть настроена в соответствии с конкретными требованиями заказчика.
Применение системы охлаждения
Специально разработан для терминалов сверхбыстрой зарядки с жидкостным охлаждением, обеспечивающих оптимальное тепловое управление для высокомощных приложений.
Технические спецификации
- Применимый ток пистолета с жидкостным охлаждением: 800 А (длина кабеля: ≤7 м; спецификация одного пистолета: 402 800 А 5 м)
- Мощность источника тепла: 4,5 КВт
- Тип хладагента: раствор этиленгликола или силиконовое масло
- Температура рабочей среды: от -40°C до 55°C
- Входное напряжение: 24 В постоянного тока; Входное течение: ≤ 10 А; Скорость потока: от 0 до 7 л/мин
- Режим связи с электрическим шкафом: 485 (протокол Modbus RTU)
- Уровень шума: ≤ 60 дБ
- Диапазон температуры окружающей среды: от -25 до 65 °C
- Толерантность влажности: от 5% до 90%
- Максимальная высота: ≤ 2000 м
- Размеры жидкостного охлаждающего агрегата: 450×280×550 мм (W×L×H)
Конструкция радиатора с холодной пластиной
Мы предоставляем индивидуальные внутренние каналы потока на основе данных потребления энергии клиентов и моделей распределения тепла.Наш инженерный процесс включает в себя комплексный анализ моделирования с итеративными корректировками параметров для достижения оптимальных целей тепловой и гидравлической производительности.
Производственное оборудование
| Тип оборудования | Количество | Технические параметры |
|---|---|---|
| Печь для туннельной сплавки | 2 единицы | Максимальные размеры сварки: 1000 мм (W) * 250 мм (H), длина неограниченная Максимальная температура сварки: 950°C Применимые материалы: медь, алюминий |
| Вакуумная бразировка | 2 единицы | Максимальные размеры сварки: 800 мм * 1200 мм * 800 мм Максимальная температура сварки: 1200°C Применимые материалы: медь, алюминий, нержавеющая сталь |
| Оборудование для обнаружения утечек гелия | 2 единицы | Максимальное измерение испытания: 2500 мм * 750 мм * 700 мм Диапазон испытательного давления: 0-3 МПа Точность испытаний: 2 г/год или ≤1*10−6 Pa*m3/s |
| Гидростатическое испытательное оборудование | 2 единицы | Максимальное измерение испытания: 2500 мм * 1500 мм * 1000 мм Диапазон испытательного давления: 0-5 МПа |
| Пневматическое испытательное оборудование | 2 единицы | Максимальное измерение испытаний: неограниченное Диапазон испытательного давления: 0-5 МПа Точность испытания: 1 Pa |
Усовершенствованная технология сварки
Наш процесс вакуумного сварки соединяет алюминиевые пластины с использованием металла наполнителя с более низкими точками плавления, чем базовый материал, создавая чрезвычайно прочные соединения без остаточного коррозионного потока.Эта высокотехнологичная технология обеспечивает равномерное отопление, точный контроль температуры, устраняет требования после очистки и минимизирует искажение деталей.
Технология системы жидкого охлаждения
Системы высокопроизводительного жидкостного охлаждения требуют теплоотводов, способных быстро поглощать тепло.наши системы передают большое количество тепла через поток жидкости, способный рассеивать тепло в диапазоне от нескольких сотен ватт до более одного киловатта.
Сорта жидкой холодной плиты
- Зарытая трубка жидкая холодная пластина:Изготовляется с помощью канавных плит, закапывания и сварки медных труб внутри, а затем герметического герметизации с помощью сварки.и высокая плоскость для отличного теплового контакта.
- Вставленная трубка жидкой холодной пластины:Производится путем вставки медных труб на поверхности алюминиевых пластин с использованием процессов сварки или склеивания, с строгим контролем плоскости для минимального теплового сопротивления.
- Текущая холодная плита канала типа:Внутренние каналы потока, сформированные на медных или алюминиевых подложках путем бурения, экструзии и высокоточной обработки, герметизированные с помощью сварки на трении или высокотемпературной сварки.
- Блок жидкого охлаждения:Для высокопроизводительного теплораспределения с внутренними потоковыми каналами, созданными с помощью технологии скольжения, чтобы максимизировать площадь поверхности теплообмена.
Продукты для охлаждения, специфические для материала
Продукты для жидкостного охлаждения из меди
GB200 модуль жидкостного охлаждения, H20 модуль жидкостного охлаждения, оптический модуль жидкостного охлаждения и другие медные холодильные пластины.Сплавы на основе никеля и золота.
Продукты для жидкого охлаждения из алюминия
LTS сифон радиатор, литой электронный контроль жидкости охлаждающей коробки, питание штампованный жидкость охлаждающей пластины, двигатель электронного управления жидкости охлаждающей пластины, 6G-3DRVC радиатор,и прочие тепловые радиаторы жидкостного охлаждения.
Продукты для жидкого охлаждения из нержавеющей стали
Манифольд жидкостного охлаждения, модуль жидкостного охлаждения DIMM и другие манифоли жидкостного охлаждения из нержавеющей стали.
Основные применения
- Лазеры и медицинское оборудование
- Охлаждение аккумуляторной батареи электромобилей
- Мощная электроника и двигатели
- Микроволновые системы передачи 5G
- Системы возобновляемой энергии
- IGBT и силовые полупроводниковые системы
- Центры обработки данных и промышленные энергетические приложения
- Оборонные системы и авионика
- Топливные элементы и тяговые системы
Обеспечение качества
Мы поддерживаем строгие стандарты качества с полным оборудованием для испытаний, включая:
- 1 Координатное измерительное устройство
- 1 проекторный прибор
- 2 машины для испытаний высокого давления воды
- 4 машины для испытания теплового сопротивления
- 2 машины для проверки утечки жидкости
Приверженность обслуживанию клиентов
- Быстрый ответ на все запросы
- Конкурентоспособные цены с гарантированным качеством
- Эффективное планирование производства
- Оптимальные транспортные решения
- Комплексная техническая поддержка
Часто задаваемые вопросы
Вы торговая компания или производитель?
Мы являемся профессиональным производителем теплоотводов и пластин для охлаждения воды с большим опытом и сильной технической командой, с автоматизированным и механизированным производством.
Вы когда-нибудь экспортировали товары и в какие регионы?
60% нашей общей продукции экспортируется в Японию, Индию, Великобританию, Канаду, США и Бразилию.
Сколько у вас сотрудников?
Приблизительно 100 сотрудников в отделах продаж, закупок, инженерии, контроля качества, склада и производства.
Вы можете предоставить образцы, если мы согласны с дизайном?
Да, мы предоставляем образцы для подтверждения перед массовым производством, вместе с техническими чертежами, если это необходимо.
Какие методы упаковки вы используете?
Настраиваемая упаковка с обычными картонами и герметичной тканью или деревянными картонами для оптимальной защиты во время транспортировки.
Вы оказываете техническую поддержку в вопросах, связанных с продуктом?
Все продукты полностью проверяются перед отправкой.
