Система жидкостного охлаждения зарядного соединителя используется для теплового управления зарядным пистолетом
Подробная информация о продукте:
| Место происхождения: | Dongguan ， Guangdong, Китай |
| Фирменное наименование: | Uchi |
| Сертификация: | SMC |
| Номер модели: | Разъем для зарядки Система жидкостного охлаждения |
Оплата и доставка Условия:
| Количество мин заказа: | 100 шт. |
|---|---|
| Цена: | Подлежит переговорам |
| Условия оплаты: | T/T, PayPal, Western Union, MoneyGram |
| Поставка способности: | 50000000 шт в месяц |
|
Подробная информация |
|||
| Выделить: | соединитель зарядки системы жидкого охлаждения,пушка зарядки для теплового управления,Тепловой раствор жидкой охлаждающей плиты |
||
|---|---|---|---|
Характер продукции

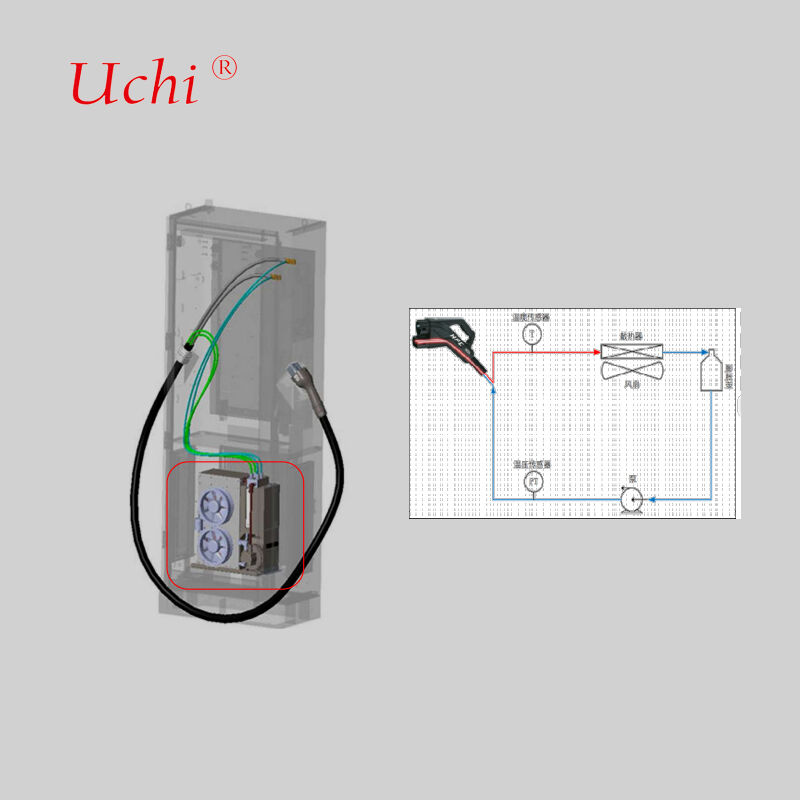

Система жидкостного охлаждения для терморегулирования зарядных разъемов
Передовая система жидкостного охлаждения, разработанная специально для терморегулирования зарядных пистолетов в высоковольтных зарядных устройствах.
Компоненты и структура системы
- Комплексная система, включающая теплообменники с жидкостным охлаждением, циркуляционные насосы, подпиточные насосы, резервуары для воды, датчики, вентиляторы и системы управления
- Предназначена для установки поверх основных шкафов зарядных станций
- Подходит для выпрямительных шкафов сверхбыстрых зарядных станций мощностью 600 кВт
Области применения
В основном используется для терморегулирования зарядных пистолетов. Система отличается компактным дизайном для установки внутри зарядных станций, простотой обслуживания и настраиваемыми конфигурациями в соответствии с требованиями заказчика. Управление системой осуществляется через ПЛК или однокристальный микрокомпьютер с коммуникацией RS-485 с хостом.
Совместима с существующими зарядными пистолетами с жидкостным охлаждением для различных номинальных мощностей: 1,5/1,8/2,4/4,5/6,5/9,5 кВт, с разъемами, совместимыми с основными зарядными кабелями и разъемами.
Конструкция радиатора с холодной пластиной
Индивидуальная конструкция внутренних каналов потока на основе данных о энергопотреблении и схемах распределения тепла заказчика. Наш инженерный процесс включает в себя всесторонний анализ моделирования с итеративной корректировкой параметров для достижения оптимальных целей по тепловым и гидравлическим характеристикам.
Производственные возможности оборудования
| Тип оборудования | Количество | Технические параметры |
|---|---|---|
| Туннельная печь для пайки | 2 единицы | Максимальный размер сварки: 1000 мм (Ш) * 250 мм (В), длина неограничена Максимальная температура сварки: 950℃ Применимые материалы: медь, алюминий |
| Вакуумная печь для пайки | 2 единицы | Максимальный размер сварки: 800 мм * 1200 мм * 800 мм Максимальная температура сварки: 1200℃ Применимые материалы: медь, алюминий, нержавеющая сталь |
| Оборудование для обнаружения утечек гелия | 2 единицы | Максимальный размер тестирования: 2500 мм * 750 мм * 700 мм Диапазон давления при испытаниях: 0-3 МПа Точность испытаний: 2 г/год или ≤1*10⁻⁶ Па*м³/с |
| Оборудование для гидростатических испытаний | 2 единицы | Максимальный размер тестирования: 2500 мм * 1500 мм * 1000 мм Диапазон давления при испытаниях: 0-5 МПа |
| Оборудование для пневматических испытаний | 2 единицы | Максимальный размер тестирования: неограничен Диапазон давления при испытаниях: 0-5 МПа Точность испытаний: 1 Па |
Передовая технология пайки
Наш процесс вакуумной пайки соединяет алюминиевые пластины, используя присадочный металл с более низкой температурой плавления, чем основной материал, создавая чрезвычайно прочные соединения без остаточного коррозионного флюса. Эта передовая технология обеспечивает равномерный нагрев, точный контроль температуры, исключает необходимость последующей очистки и минимизирует деформацию деталей.
Технология системы жидкостного охлаждения
Высокомощные системы жидкостного охлаждения требуют радиаторов, способных к быстрому поглощению тепла. Используя высокую удельную теплоемкость жидкостей, наши системы передают большие объемы тепла посредством потока жидкости, способного рассеивать тепло в диапазоне от нескольких сотен ватт до более чем одного киловатта.
Разновидности жидкостных холодных пластин
- Жидкостная холодная пластина с утопленной трубкой: Изготавливается путем нарезки канавок в пластинах, утопления и сварки медных трубок внутри, а затем герметизации посредством сварки. Обеспечивает надежную герметичность, безопасность эксплуатации и высокую плоскостность для отличного теплового контакта.
- Жидкостная холодная пластина с вставной трубкой: Производится путем встраивания медных трубок на поверхность алюминиевых пластин с использованием процессов сварки или склеивания, со строгим контролем плоскостности для минимального теплового сопротивления.
- Жидкостная холодная пластина канального типа: Внутренние каналы потока формируются на медных или алюминиевых подложках путем сверления, экструзии и прецизионной обработки, герметизируются посредством сварки трением или высокотемпературной пайки.
- Жидкостный охлаждающий блок: Для отвода тепла от высокомощных чипов с внутренними каналами потока, создаваемыми с помощью технологии нарезки ребер для максимизации площади теплообмена.
Специфические для материалов продукты охлаждения
Медно-паяные продукты жидкостного охлаждения: Жидкостный охлаждающий модуль GB200, жидкостный охлаждающий модуль H20, жидкостный охлаждающий модуль для оптических модулей и другие медные холодные пластины. Совместимы с фосфористой медью, серебряными, никелевыми и золотыми припоями.
Алюминиево-паяные продукты жидкостного охлаждения: Сифонный радиатор LTS, литой под давлением электронный блок управления жидкостным охлаждением, штампованная пластина жидкостного охлаждения для источника питания, пластина жидкостного охлаждения для электронного управления двигателем, радиатор 6G-3DRVC и другие паяные радиаторы жидкостного охлаждения.
Нержавеющая сталь-паяные продукты жидкостного охлаждения: Жидкостный охлаждающий коллектор, жидкостный охлаждающий модуль DIMM и другие жидкостные охлаждающие коллекторы из нержавеющей стали.
Основные области применения
- Лазеры и медицинское оборудование
- Охлаждение аккумуляторных батарей электромобилей
- Силовая электроника и устройства привода двигателей
- Системы микроволновой передачи 5G
- Системы возобновляемой энергии
- IGBT и полупроводниковые системы питания
- Центры обработки данных и промышленные энергетические приложения
- Оборонные системы и авионика
- Топливные элементы и тяговые системы
Гарантия качества
Мы поддерживаем строгие стандарты качества с использованием комплексного испытательного оборудования, включая:
- 1 координатно-измерительная машина
- 1 проекционный прибор
- 2 машины для испытания высоким давлением воды
- 4 машины для испытания теплового сопротивления
- 2 машины для испытания на утечку жидкости
Обязательство по обслуживанию клиентов
- Оперативный ответ на все запросы
- Конкурентоспособные цены с гарантированным качеством
- Эффективное планирование производства
- Оптимальные транспортные решения
- Всесторонняя техническая поддержка
Часто задаваемые вопросы
Вы торговая компания или производитель? Мы являемся профессиональным производителем радиаторов и пластин водяного охлаждения с большим опытом и сильной технической командой, с автоматизированным и механизированным производством.
Экспортировали ли вы товары раньше и в какие регионы? 60% от общего объема нашей продукции экспортируется в Японию, Индию, Великобританию, Канаду, США и Бразилию.
Сколько у вас сотрудников? Приблизительно 100 сотрудников в отделах продаж, закупок, проектирования, контроля качества, складирования и производства.
Можете ли вы предоставить образцы, если мы согласны с дизайном? Да, мы предоставляем образцы для подтверждения перед массовым производством, а также технические чертежи, если это необходимо.
Какие методы упаковки вы используете? Индивидуальная упаковка с обычными картонными коробками и плотной тканью или деревянными коробками для оптимальной защиты во время транспортировки.
Предоставляете ли вы техническую поддержку по вопросам, связанным с продуктом? Все продукты проходят полную проверку перед отправкой. По любым вопросам мы предоставляем немедленные технические решения.
