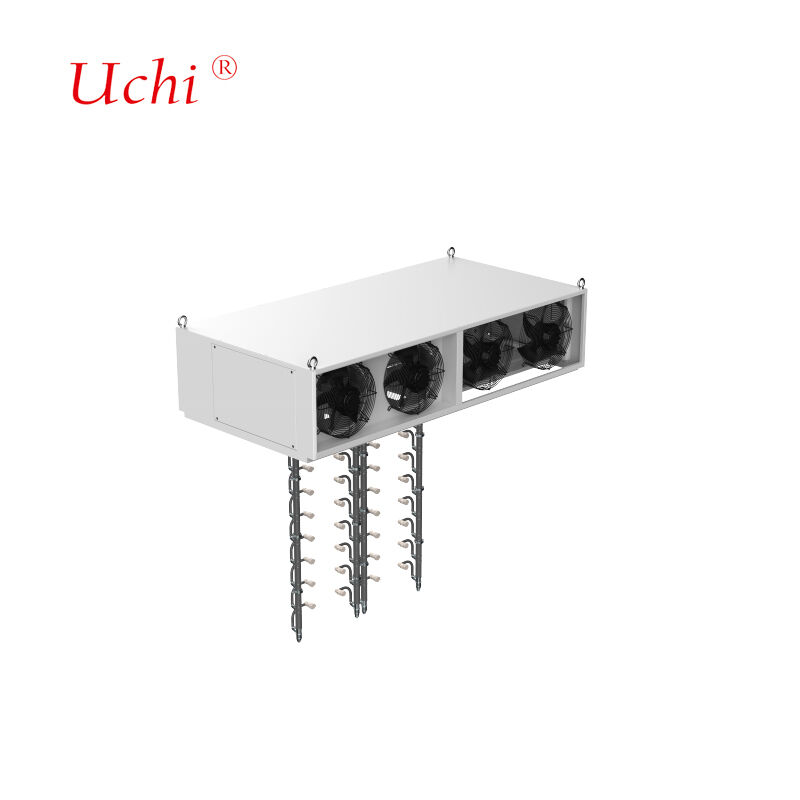

Система жидкостного охлаждения зарядной коробки, полностью охлажденная жидкостью, мощностью 800 кВт
Подробная информация о продукте:
| Место происхождения: | Dongguan ， Guangdong, Китай |
| Фирменное наименование: | Uchi |
| Сертификация: | SMC |
| Номер модели: | 800S |
Оплата и доставка Условия:
| Количество мин заказа: | 100 шт. |
|---|---|
| Цена: | Подлежит переговорам |
| Условия оплаты: | T/T, PayPal, Western Union, MoneyGram |
| Поставка способности: | 50000000 шт в месяц |
|
Подробная информация |
|||
| Применимая сверхбыстрая зарядная мощность: | 800KW | Мощность источника тепла: | 30кВт |
|---|---|---|---|
| Тип хладагента: | Тип охлаждающей жидкости 40% | Количество системных модулей: | 18 шт |
| расход одного модуля: | 6л/мин | Температура снижения частоты системы:: | 60 ℃ |
| Требование к питанию: | AC 220V, 50 Гц | Класс защиты: | IP54 |
| Шум: | ≤60 дБ | Температура окружающей среды: | -30~55°C |
| Влажность: | 5%~90% | Высота: | ≤2000м |
| Размеры блока жидкостного охлаждения: | 1600×900×475 мм (высота с вентиляторами) | ||
| Выделить: | Зарядная установка с жидкостным охлаждением мощностью 800 кВт,Система зарядки с полностью жидкостным охлаждением,пластина жидкостного охлаждения для зарядки |
||
Характер продукции
800KW Полностью жидкостное охлаждение стека зарядки Система жидкостного охлаждения
Высокопроизводительная система жидкостного охлаждения, разработанная для станций сверхбыстрой зарядки мощностью 800 кВт, с передовой технологией терморегулирования и прочной конструкцией.
Компоненты системы
- Теплообменники с жидкостным охлаждением
- Циркуляционные насосы и подпиточные насосы
- Водяные баки и датчики
- Высокоэффективные вентиляторы
- Передовые системы управления
Предназначена для установки поверх основного зарядного шкафа, подходит для шкафов выпрямителей сверхбыстрой зарядки мощностью 600 кВт.
Технические параметры
- Применимая мощность станции сверхзарядки: 800 кВт
- Мощность источника тепла: 30 кВт
- Тип хладагента: 40% раствор этиленгликоля
- Количество модулей системы: 18 шт. (расход одного модуля: 6 л/мин)
- Температура снижения частоты системы: 60℃
- Требования к питанию: AC220, 50 Гц
- Класс защиты: IP54
- Режим связи: 485 (протокол Modbus RTU)
- Шум: ≤60 дБ
- Температура окружающей среды: -30~55°C
- Влажность: 5%～90%
- Высота над уровнем моря: ≤2000 м
- Размеры блока жидкостного охлаждения: 1600×900×475 мм (высота включая вентиляторы)
Конструкция радиатора с холодной пластиной
Индивидуальная конструкция внутренних каналов потока на основе данных о энергопотреблении и схемах распределения тепла заказчика. Наш инженерный процесс включает в себя всесторонний анализ моделирования с итеративной корректировкой параметров для достижения оптимальных целей тепловых и гидравлических характеристик.
Производственные возможности оборудования
| Тип оборудования | Количество | Технические параметры |
|---|---|---|
| Туннельная печь для пайки | 2 единицы | Максимальный размер сварки: 1000 мм (Ш) * 250 мм (В), длина неограничена Максимальная температура сварки: 950℃ Применимые материалы: медь, алюминий |
| Вакуумная печь для пайки | 2 единицы | Максимальный размер сварки: 800 мм * 1200 мм * 800 мм Максимальная температура сварки: 1200℃ Применимые материалы: медь, алюминий, нержавеющая сталь |
| Оборудование для обнаружения утечек гелия | 2 единицы | Максимальный размер испытаний: 2500 мм * 750 мм * 700 мм Диапазон давления испытаний: 0-3 МПа Точность испытаний: 2 г/год или ≤1*10⁻⁶ Па*м³/с |
| Оборудование для гидростатических испытаний | 2 единицы | Максимальный размер испытаний: 2500 мм * 1500 мм * 1000 мм Диапазон давления испытаний: 0-5 МПа |
| Оборудование для пневматических испытаний | 2 единицы | Максимальный размер испытаний: неограничен Диапазон давления испытаний: 0-5 МПа Точность испытаний: 1 Па |
Передовая технология пайки
Наш процесс вакуумной пайки соединяет алюминиевые пластины, используя присадочный металл с более низкой температурой плавления, чем основной материал, создавая чрезвычайно прочные соединения без остаточного коррозионного флюса. Эта передовая технология обеспечивает равномерный нагрев, точный контроль температуры, исключает требования к последующей очистке и минимизирует деформацию деталей.
Технология системы жидкостного охлаждения
Системы жидкостного охлаждения высокой мощности требуют радиаторов, способных к быстрому поглощению тепла. Используя высокую удельную теплоемкость жидкостей, наши системы передают большие объемы тепла посредством потока жидкости, способного рассеивать тепло в диапазоне от нескольких сотен ватт до более чем одного киловатта.
Разновидности жидкостных холодных пластин
- Жидкостная холодная пластина с утопленной трубкой: Изготовлена путем нарезки канавок в пластинах, утопления и сварки медных трубок внутри, а затем герметизации посредством сварки. Обеспечивает надежную герметичность жидкости, безопасность эксплуатации и высокую плоскостность для отличного теплового контакта.
- Жидкостная холодная пластина с вставленной трубкой: Изготовлена путем встраивания медных трубок на поверхности алюминиевых пластин с использованием процессов сварки или склеивания, со строгим контролем плоскостности для минимального теплового сопротивления.
- Жидкостная холодная пластина канального типа: Внутренние каналы потока формируются на медных или алюминиевых подложках путем сверления, экструзии и прецизионной обработки, герметизируются посредством сварки трением или высокотемпературной пайки.
- Блок жидкостного охлаждения: Для рассеивания тепла высокомощных чипов с внутренними каналами потока, создаваемыми с помощью технологии нарезки ребер для максимизации площади теплообмена.
Специфические для материалов продукты охлаждения
Медно-паяные продукты жидкостного охлаждения: Жидкостный охлаждающий модуль GB200, жидкостный охлаждающий модуль H20, жидкостный охлаждающий модуль оптического модуля и другие медные холодные пластины. Совместимы с припоями на основе фосфористой меди, серебра, никеля и золота.
Алюминиево-паяные продукты жидкостного охлаждения: Сифонный радиатор LTS, литой под давлением электронный блок жидкостного охлаждения, штампованная пластина жидкостного охлаждения для источника питания, пластина жидкостного охлаждения для электронного управления двигателем, радиатор 6G-3DRVC и другие паяные радиаторы жидкостного охлаждения.
Нержавеющая сталь-паяные продукты жидкостного охлаждения: Коллектор жидкостного охлаждения, жидкостный охлаждающий модуль DIMM и другие коллекторы жидкостного охлаждения из нержавеющей стали.
Основные области применения
- Лазеры и медицинское оборудование
- Охлаждение аккумуляторных батарей электромобилей
- Силовая электроника и устройства привода двигателей
- Системы передачи данных 5G микроволн
- Системы возобновляемой энергии
- IGBT и полупроводниковые системы питания
- Центры обработки данных и промышленные энергетические приложения
- Оборонные системы и авионика
- Топливные элементы и тяговые системы
Гарантия качества
Мы поддерживаем строгие стандарты качества с использованием комплексного испытательного оборудования, включая:
- 1 координатно-измерительная машина
- 1 прибор проектора
- 2 машины для испытания высоким давлением воды
- 4 машины для испытания теплового сопротивления
- 2 машины для испытания на утечку жидкости
Обязательство по обслуживанию клиентов
- Оперативный ответ на все запросы
- Конкурентоспособные цены с гарантированным качеством
- Эффективное планирование производства
- Оптимальные транспортные решения
- Комплексная техническая поддержка
Часто задаваемые вопросы
Вы торговая компания или производитель? Мы являемся профессиональным производителем радиаторов и пластин водяного охлаждения с большим опытом и сильной технической командой, с автоматизированным и механизированным производством.
Экспортировали ли вы товары раньше и в какие регионы? 60% от общего объема нашей продукции экспортируется в Японию, Индию, Великобританию, Канаду, США и Бразилию.
Сколько у вас сотрудников? Приблизительно 100 сотрудников в отделах продаж, закупок, проектирования, контроля качества, складирования и производства.
Можете ли вы предоставить образцы, если мы согласны с дизайном? Да, мы предоставляем образцы для подтверждения перед массовым производством, а также технические чертежи, если требуется.
Какие методы упаковки вы используете? Индивидуальная упаковка с обычными картонными коробками и плотной тканью или деревянными коробками для оптимальной защиты во время транспортировки.
Предоставляете ли вы техническую поддержку по вопросам, связанным с продуктом? Все продукты проходят полную проверку перед отправкой. По любым вопросам мы предоставляем немедленные технические решения.
