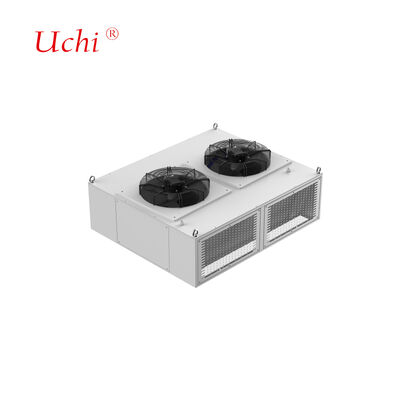

Система жидкостного охлаждения зарядной станции мощностью 720 кВт подходит для шкафа выпрямителей сверхбыстрых зарядных станций мощностью 720 кВт.
Подробная информация о продукте:
| Место происхождения: | Dongguan ， Guangdong, Китай |
| Фирменное наименование: | Uchi |
| Сертификация: | SMC |
| Номер модели: | 600С |
Оплата и доставка Условия:
| Количество мин заказа: | 100 шт. |
|---|---|
| Цена: | Подлежит переговорам |
| Условия оплаты: | T/T, PayPal, Western Union, MoneyGram |
| Поставка способности: | 50000000 шт в месяц |
|
Подробная информация |
|||
| Применимая сверхбыстрая зарядная мощность: | 600 кВт | Мощность источника тепла: | 30кВт |
|---|---|---|---|
| Тип хладагента: | Тип хладагента | Количество системных модулей: | 15 шт. |
| расход одного модуля: | 6л/мин | Температура снижения частоты системы:: | 60 ℃ |
| Требование к питанию: | AC 220V, 50 Гц | Класс защиты: | IP54 |
| Шум: | ≤60 дБ | Температура окружающей среды: | -30~55°C |
| Влажность: | 5%~90% | Высота: | ≤2000м |
| Размеры блока жидкостного охлаждения: | 1600×900×475 мм (высота с вентиляторами) | ||
| Выделить: | Жидкоохлаждаемая пластина 720 кВт,Зарядная станция с жидкостным охлаждением,Система охлаждения шкафа выпрямителей |
||
Характер продукции
Система охлаждения жидкостного типа для зарядной станции мощностью 720 кВт
Передовое решение для охлаждения, разработанное специально для шкафа выпрямителя сверхбыстрых зарядных станций мощностью 720 кВт, обеспечивающее превосходные характеристики терморегулирования.
Конструкция и технические параметры
Комплексная система, включающая жидкостные теплообменники, циркуляционные насосы, подпиточные насосы, резервуары для воды, датчики, вентиляторы и системы управления. Предназначена для установки в верхней части основного шкафа зарядной станции.
Технические характеристики
- Применимая мощность сверхбыстрой зарядной станции: 600 кВт
- Мощность источника тепла: 30 кВт
- Тип хладагента: 40% раствор этиленгликоля
- Количество системных модулей: 18 шт. (расход одного модуля: 6 л/мин)
- Температура снижения частоты системы: 60℃
- Требования к электропитанию: переменный ток 220 В, 50 Гц
- Класс защиты: IP54
- Способ связи с электрическим шкафом: RS485 (протокол Modbus RTU)
- Шум: ≤60 дБ
- Температура окружающей среды: -30~55°C
- Влажность: 5%～90%
- Высота над уровнем моря: ≤2000 м
- Размеры жидкостного охлаждающего блока: 1600*900*475 мм (высота с учетом вентиляторов)
Конструкция радиатора с холодной пластиной
Индивидуальная конструкция внутренних каналов потока на основе данных о потреблении энергии и схемах распределения тепла заказчика. Наш инженерный процесс включает в себя всесторонний имитационный анализ с итеративной корректировкой параметров для достижения оптимальных целей тепловых и гидравлических характеристик.
Производственные возможности оборудования
| Тип оборудования | Количество | Технические параметры |
|---|---|---|
| Туннельная печь для пайки | 2 единицы | Максимальный размер сварки: 1000 мм (Ш) * 250 мм (В), длина неограничена Максимальная температура сварки: 950℃ Применимые материалы: медь, алюминий |
| Вакуумная печь для пайки | 2 единицы | Максимальный размер сварки: 800 мм * 1200 мм * 800 мм Максимальная температура сварки: 1200℃ Применимые материалы: медь, алюминий, нержавеющая сталь |
| Оборудование для обнаружения утечек гелия | 2 единицы | Максимальный размер тестирования: 2500 мм * 750 мм * 700 мм Диапазон давления при испытаниях: 0-3 МПа Точность испытаний: 2 г/год или ≤1*10⁻⁶ Па*м³/с |
| Оборудование для гидростатических испытаний | 2 единицы | Максимальный размер тестирования: 2500 мм * 1500 мм * 1000 мм Диапазон давления при испытаниях: 0-5 МПа |
| Пневматическое испытательное оборудование | 2 единицы | Максимальный размер тестирования: неограничен Диапазон давления при испытаниях: 0-5 МПа Точность испытаний: 1 Па |
Передовая технология пайки
Наш процесс вакуумной пайки соединяет алюминиевые пластины, используя присадочный металл с более низкой температурой плавления, чем основной материал, создавая чрезвычайно прочные соединения без остаточного коррозионного флюса. Эта передовая технология обеспечивает равномерный нагрев, точный контроль температуры, исключает необходимость последующей очистки и минимизирует деформацию деталей.
Технология жидкостного охлаждения
Высокомощные системы жидкостного охлаждения требуют радиаторов, способных быстро поглощать тепло. Используя высокую удельную теплоемкость жидкостей, наши системы передают большие объемы тепла посредством потока жидкости, способного рассеивать тепло в диапазоне от нескольких сотен ватт до более чем одного киловатта.
Разновидности жидкостных холодных пластин
- Жидкостная холодная пластина с утопленной трубкой: Изготавливается путем нарезки канавок в пластинах, утопления и приварки медных трубок внутри, а затем герметизации посредством сварки. Обеспечивает надежную герметичность, безопасность эксплуатации и высокую плоскостность для отличного теплового контакта.
- Жидкостная холодная пластина с вставной трубкой: Изготавливается путем встраивания медных трубок на поверхность алюминиевой пластины с использованием процессов сварки или склеивания, с строгим контролем плоскостности для минимального теплового сопротивления.
- Жидкостная холодная пластина канального типа: Внутренние каналы потока формируются на медных или алюминиевых подложках путем сверления, экструзии и прецизионной обработки, герметизируются посредством сварки трением или высокотемпературной пайки.
- Жидкостный охлаждающий блок: Для отвода тепла от высокомощных чипов с внутренними каналами потока, создаваемыми с помощью технологии нарезки ребер для увеличения площади теплообмена.
Специальные продукты для охлаждения материалов
Медно-паяные изделия жидкостного охлаждения: Жидкостный охлаждающий модуль GB200, жидкостный охлаждающий модуль H20, жидкостный охлаждающий модуль оптического модуля и другие медные холодные пластины. Совместимы с фосфористой медью, серебряными, никелевыми и золотыми припоями.
Алюминиево-паяные изделия жидкостного охлаждения: Радиатор LTS с сифонным эффектом, литой под давлением электронный блок жидкостного охлаждения, штампованная пластина жидкостного охлаждения для источника питания, пластина жидкостного охлаждения для электронного управления двигателем, радиатор 6G-3DRVC и другие паяные радиаторы жидкостного охлаждения.
Изделия жидкостного охлаждения из нержавеющей стали: Жидкостный коллектор, жидкостный охлаждающий модуль DIMM и другие жидкостные коллекторы из нержавеющей стали.
Основные области применения
- Лазеры и медицинское оборудование
- Охлаждение аккумуляторных батарей электромобилей
- Силовая электроника и устройства привода двигателей
- Микроволновые системы передачи 5G
- Системы возобновляемой энергии
- IGBT и силовые полупроводниковые системы
- Центры обработки данных и промышленные энергетические установки
- Оборонные системы и авионика
- Топливные элементы и тяговые системы
Гарантия качества
Мы поддерживаем строгие стандарты качества с использованием комплексного испытательного оборудования, включая:
- 1 координатно-измерительная машина
- 1 проекционный прибор
- 2 машины для испытания под высоким давлением воды
- 4 машины для испытания теплового сопротивления
- 2 машины для испытания на утечку жидкости
Обязательства по обслуживанию клиентов
- Оперативный ответ на все запросы
- Конкурентоспособные цены с гарантированным качеством
- Эффективное планирование производства
- Оптимальные транспортные решения
- Всесторонняя техническая поддержка
Часто задаваемые вопросы
Вы торговая компания или производитель? Мы являемся профессиональным производителем радиаторов и пластин водяного охлаждения с большим опытом и сильной технической командой, с автоматизированным и механизированным производством.
Экспортировали ли вы товары раньше и в какие регионы? 60% от общего объема нашей продукции экспортируется в Японию, Индию, Великобританию, Канаду, США и Бразилию.
Сколько у вас сотрудников? Приблизительно 100 сотрудников в отделах продаж, закупок, проектирования, контроля качества, складирования и производства.
Можете ли вы предоставить образцы, если мы согласны с дизайном? Да, мы предоставляем образцы для подтверждения перед массовым производством, а также технические чертежи, если это необходимо.
Какие способы упаковки вы используете? Индивидуальная упаковка с обычными картонными коробками и плотной тканью или деревянными коробками для оптимальной защиты во время транспортировки.
Предоставляете ли вы техническую поддержку по вопросам, связанным с продуктом? Все продукты проходят полную проверку перед отправкой. По любым вопросам мы предоставляем немедленные технические решения.
