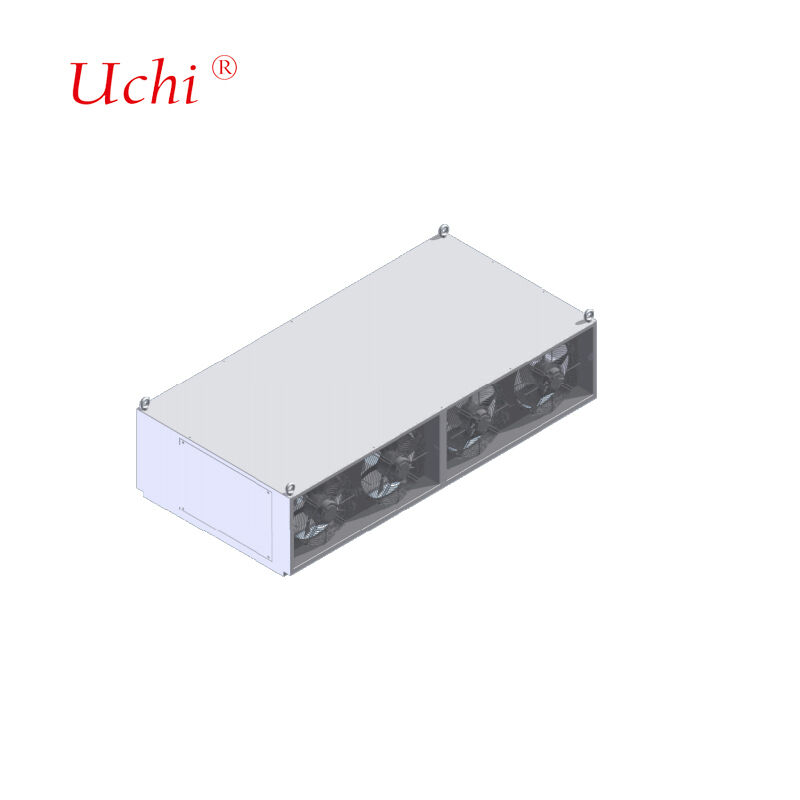

Система охлаждения 600S полностью охлажденной жидкостью для зарядки зарядов подходит для кабинета ректификатора с ультрабыстрыми зарядными зарядами мощностью 600 кВт.
Подробная информация о продукте:
| Место происхождения: | Dongguan ， Guangdong, Китай |
| Фирменное наименование: | Uchi |
| Сертификация: | SMC |
| Номер модели: | 600С |
Оплата и доставка Условия:
| Количество мин заказа: | 100 шт. |
|---|---|
| Цена: | Подлежит переговорам |
| Условия оплаты: | T/T, PayPal, Western Union, MoneyGram |
| Поставка способности: | 50000000 шт в месяц |
|
Подробная информация |
|||
| Применимая сверхбыстрая зарядная мощность: | 600 кВт | Мощность источника тепла: | 30кВт |
|---|---|---|---|
| Тип хладагента: | Тип хладагента | Количество системных модулей: | 15 шт. |
| расход одного модуля: | 6л/мин | Температура снижения частоты системы:: | 60 ℃ |
| Требование к питанию: | AC 220V, 50 Гц | Класс защиты: | IP54 |
| Шум: | ≤60 дБ | Температура окружающей среды: | -30~55°C |
| Влажность: | 5%~90% | Высота: | ≤2000м |
| Размеры блока жидкостного охлаждения: | 1600×900×475 мм (высота с вентиляторами) | ||
| Выделить: | Система 600S с жидкостным охлаждением,Ультрабыстрозаряжающий выпрямитель 600 кВт,жидкостная охлаждающая плита для шкафа выпрямителя |
||
Характер продукции
600S Система охлаждения зарядной колонны с полным жидкостным охлаждением
Усовершенствованное решение для охлаждения, специально разработанное для 600 кВт сверхбыстрых шкафов с ректификаторами для зарядки, обеспечивающих превосходное тепловое управление для высокопроизводительных приложений.
Проектирование системы и технические спецификации
Комплексная система теплового управления с жидкостным охлаждением, включающая теплообменники, циркуляционные насосы, насосы нагрева, резервуары для воды, датчики, вентиляторы и интеллектуальные системы управления.Проектированы для установки на верхней части на зарядное столбце главных шкафов.
Технические параметры
- Применимая мощность зарядки: 600 кВт
- Мощность источника тепла: 30 кВт
- Охладитель: 40% раствор этиленгликола
- Модули системы: 15 единиц (скорость потока в одном модуле: 6 л/мин)
- Температура снижения частоты: 60°C
- Силовое питание: 220 В, 50 Гц
- Класс защиты: IP54
- Интерфейс связи: RS485 (протокол Modbus RTU)
- Уровень шума: ≤ 60 дБ
- Рабочая температура: от -30°C до 55°C
- Диапазон влажности: от 5% до 90%
- Максимальная высота: 2000 м
- Размеры жидкостного охладителя: 1600×900×475 мм
Конструкция радиатора с холодной пластиной
Конструкция внутреннего канала потока на основе данных о потреблении энергии и распределении тепла. Our engineering process includes comprehensive simulation analysis with iterative parameter optimization to achieve precise thermal and hydraulic performance targets while maintaining optimal fluid flow resistance.
Производственное оборудование
| Тип оборудования | Количество | Технические параметры |
|---|---|---|
| Печь для туннельной сплавки | 2 единицы | Максимальные размеры сварки: 1000 мм (W) * 250 мм (H), длина неограниченная Максимальная температура сварки: 950°C Применимые материалы: медь, алюминий |
| Вакуумная бразировка | 2 единицы | Максимальные размеры сварки: 800 мм * 1200 мм * 800 мм Максимальная температура сварки: 1200°C Применимые материалы: медь, алюминий, нержавеющая сталь |
| Оборудование для обнаружения утечек гелия | 2 единицы | Максимальное измерение испытания: 2500 мм * 750 мм * 700 мм Диапазон испытательного давления: 0-3 МПа Точность испытаний: 2 г/год или ≤1*10−6 Pa*m3/s |
| Гидростатическое испытательное оборудование | 2 единицы | Максимальное измерение испытания: 2500 мм * 1500 мм * 1000 мм Диапазон испытательного давления: 0-5 МПа |
| Пневматическое испытательное оборудование | 2 единицы | Максимальное измерение испытаний: неограниченное Диапазон испытательного давления: 0-5 МПа Точность испытания: 1 Pa |
Усовершенствованная технология сварки
Наш процесс вакуумного сварки соединяет алюминиевые пластины с помощью специальных металлических наполнителей с более низкими точками плавления, чем базовый материал, создавая исключительно прочные соединения без остаточного коррозионного потока.Эта высокоточная технология обеспечивает равномерное нагревание, точное регулирование температуры, исключает необходимость последующей очистки и минимизирует искажение деталей.
Технология системы жидкого охлаждения
Системы высокопроизводительного жидкостного охлаждения требуют передовых теплоотводов, способных быстро поглощать тепло.наши системы эффективно передают значительные тепловые нагрузки через оптимизированный поток жидкости, способный рассеивать тепло в диапазоне от нескольких сотен ватт до более одного киловатта.
Сорта жидкой холодной плиты
- Зарытая трубка жидкая холодная пластина:Изготовляется с помощью канавных плит, закапывания и сварки медных труб внутри, а затем герметического герметизации с помощью точной сварки.и высокая плоскость для отличного теплового контакта.
- Вставленная трубка жидкой холодной пластины:Производится путем вставки медных труб на поверхности алюминиевых пластин с использованием передовых процессов сварки или склеивания, с строгим контролем плоскости для минимального теплового сопротивления.
- Текущая холодная плита канала типа:Внутренние каналы потока, сформированные на медных или алюминиевых подложках с помощью высокоточного бурения, экструзии и обработки, герметизированные с помощью трения сварки или высокотемпературной сварки.
- Блок жидкого охлаждения:Для высокопроизводительного теплораспределения с внутренними потоковыми каналами, созданными с помощью технологии скольжения, чтобы максимизировать площадь поверхности теплообмена.
Растворы охлаждения для конкретных материалов
Продукты для жидкого охлаждения из меди:GB200 модуль жидкостного охлаждения, H20 модуль жидкостного охлаждения, оптический модуль жидкостного охлаждения и другие медные холодильные пластины.Сплавы на основе никеля и золота.
Продукты для жидкого охлаждения из алюминия:LTS сифон радиатор, литой электронный контроль жидкости охлаждающей коробки, питание штампованный жидкость охлаждающей пластины, двигатель электронного управления жидкости охлаждающей пластины, 6G-3DRVC радиатор,и прочие тепловые радиаторы жидкостного охлаждения.
Продукты для жидкого охлаждения из нержавеющей стали:Манифольд жидкостного охлаждения, модуль жидкостного охлаждения DIMM и другие манифоли жидкостного охлаждения из нержавеющей стали.
Основные области применения
- Лазеры и медицинское оборудование
- Охлаждение аккумуляторной батареи электромобилей
- Мощная электроника и двигатели
- Микроволновые системы передачи 5G
- Системы возобновляемой энергии
- IGBT и силовые полупроводниковые системы
- Центры обработки данных и промышленные энергетические приложения
- Оборонные системы и авионика
- Топливные элементы и тяговые системы
Стандарты обеспечения качества
Мы поддерживаем строгие стандарты качества с всеобъемлющим оборудованием для испытаний, обеспечивающим надежность продукции и постоянную производительность.
- 1 Координатное измерительное устройство
- 1 проекторный прибор
- 2 машины для испытаний высокого давления воды
- 4 машины для испытания теплового сопротивления
- 2 машины для проверки утечки жидкости
Приверженность обслуживанию клиентов
- Быстрый ответ на все запросы
- Конкурентоспособные цены с гарантированным качеством
- Эффективное планирование производства
- Оптимальные транспортные решения
- Комплексная техническая поддержка
Часто задаваемые вопросы
Вы торговая компания или производитель?
Мы являемся профессиональным производителем теплоотводов и пластин для охлаждения воды с большим опытом и сильной технической командой, с автоматизированным и механизированным производством.
Вы когда-нибудь экспортировали товары и в какие регионы?
60% нашей общей продукции экспортируется в Японию, Индию, Великобританию, Канаду, США и Бразилию.
Сколько у вас сотрудников?
Приблизительно 100 сотрудников в отделах продаж, закупок, инженерии, контроля качества, склада и производства.
Вы можете предоставить образцы, если мы согласны с дизайном?
Да, мы предоставляем образцы для подтверждения перед массовым производством, вместе с техническими чертежами, если это необходимо.
Какие методы упаковки вы используете?
Настраиваемая упаковка с обычными картонами и герметичной тканью или деревянными картонами для оптимальной защиты во время транспортировки.
Вы оказываете техническую поддержку в вопросах, связанных с продуктом?
Все продукты полностью проверяются перед отправкой.
