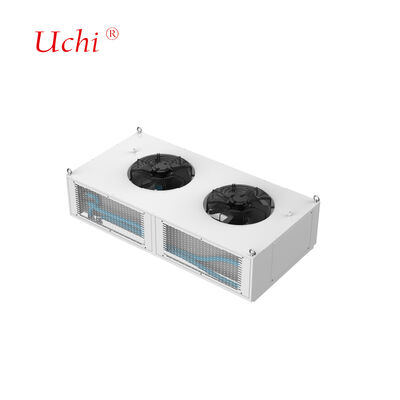

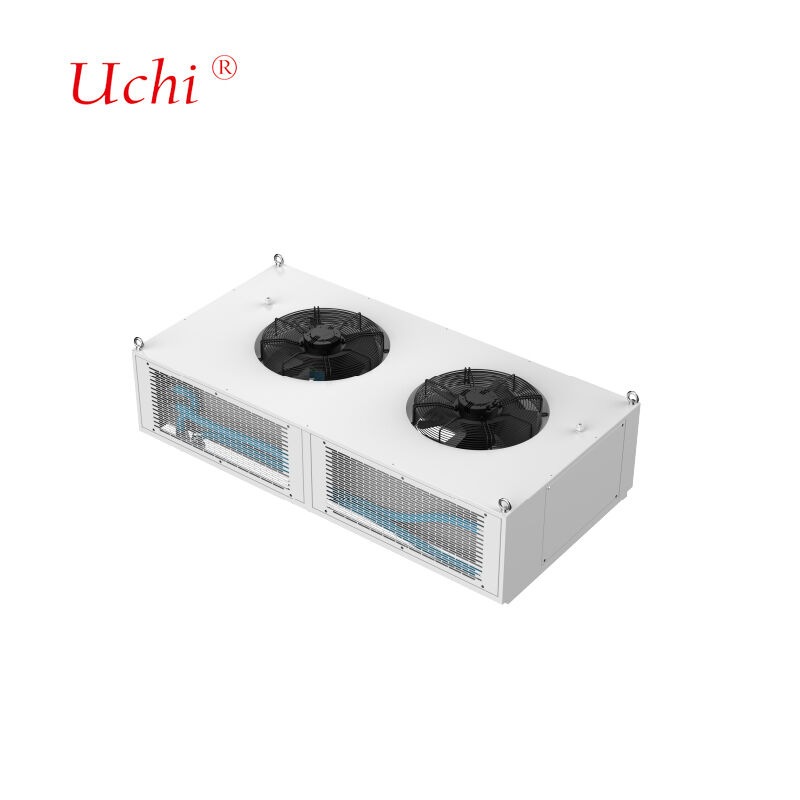

Система жидкостного охлаждения зарядной станции 480S (номинальная мощность 480 кВт)
Подробная информация о продукте:
| Место происхождения: | Dongguan ， Guangdong, Китай |
| Фирменное наименование: | Uchi |
| Сертификация: | SMC |
| Номер модели: | 480С |
Оплата и доставка Условия:
| Количество мин заказа: | 100 шт. |
|---|---|
| Цена: | Подлежит переговорам |
| Условия оплаты: | T/T, PayPal, Western Union, MoneyGram |
| Поставка способности: | 50000000 шт в месяц |
|
Подробная информация |
|||
| Применимая сверхбыстрая зарядная мощность: | 480кВт | Мощность источника тепла: | 24КВт |
|---|---|---|---|
| Тип хладагента: | Тип хладагента | Количество системных модулей: | 12 шт |
| расход одного модуля: | 6л/мин | Температура снижения частоты системы:: | 60 ℃ |
| Требование к питанию: | AC 220V, 50 Гц | Класс защиты: | IP54 |
| Шум: | ≤60 дБ | Температура окружающей среды: | -30~55°C |
| Влажность: | 5%~90% | Высота: | ≤2000м |
| Размеры блока жидкостного охлаждения: | 1600×900×475 мм (высота с вентиляторами) | ||
| Выделить: | Зарядная станция жидкостного охлаждения 480 кВт,Система зарядки с жидкостным охлаждением,Пластина жидкостного охлаждения мощностью 480 кВт |
||
Характер продукции
Структурный проект:Состоит из теплообменников с жидкостным охлаждением, циркулирующих насосов, насосов нагрева, резервуаров для воды, датчиков, вентиляторов и систем управления.Система предназначена для установки на верхней части главного шкафа зарядных столбов и специально разработана для 480 кВт сверхбыстрых зарядных столбов выпрямителей.
- Мощность сверхбыстрой зарядки: 480 кВт
- Мощность источника тепла: 24 кВт
- Тип хладагента: 40% раствор этиленгликола
- Количество системных модулей: 12 штук (скорость потока одного модуля: 6 л/мин)
- Температура снижения частоты системы: 60°C
- Потребность в питании: 220 В, 50 Гц.
- Класс защиты: IP54
- Способ связи с электрическим шкафом: RS485 (протокол Modbus RTU)
- Шум: ≤ 60 дБ
- Температура окружающей среды: -30~55°C
- Влажность воздуха: 5%~90%
- Высота: ≤ 2000 м
- Размеры жидкостного охлаждающего агрегата: 1600×900×475 мм (высота включая вентиляторы)
We design internal flow channels based on customer power consumption data and heat distribution patterns to meet specific temperature and uniformity requirements while maintaining optimal fluid flow resistanceНаш проектный процесс включает в себя комплексный анализ моделирования с итеративными корректировками параметров для достижения целей тепловой и гидравлической производительности.
| Тип оборудования | Количество | Технические параметры |
|---|---|---|
| Печь для туннельной сплавки | 2 единицы | Максимальные размеры сварки: 1000 мм (W) * 250 мм (H), длина неограниченная Максимальная температура сварки: 950°C Применимые материалы: медь, алюминий |
| Вакуумная бразировка | 2 единицы | Максимальные размеры сварки: 800 мм * 1200 мм * 800 мм Максимальная температура сварки: 1200°C Применимые материалы: медь, алюминий, нержавеющая сталь |
| Оборудование для обнаружения утечек гелия | 2 единицы | Максимальное измерение испытания: 2500 мм * 750 мм * 700 мм Диапазон испытательного давления: 0-3 МПа Точность испытаний: 2 г/год или ≤1*10−6 Pa*m3/s |
| Гидростатическое испытательное оборудование | 2 единицы | Максимальное измерение испытания: 2500 мм * 1500 мм * 1000 мм Диапазон испытательного давления: 0-5 МПа |
| Пневматическое испытательное оборудование | 2 единицы | Максимальное измерение испытаний: неограниченное Диапазон испытательного давления: 0-5 МПа Точность испытания: 1 Pa |
Наш процесс вакуумного сварки соединяет алюминиевые пластины с использованием металла наполнителя с более низкими точками плавления, чем базовый материал, создавая чрезвычайно прочные соединения без остаточного коррозионного потока.Эта высокотехнологичная технология обеспечивает равномерное отопление, точный контроль температуры, устраняет требования после очистки и минимизирует искажение деталей.
Системы высокопроизводительного жидкостного охлаждения требуют теплоотводов, способных быстро поглощать тепло.наши системы передают большое количество тепла через поток жидкости, способный рассеивать тепло в диапазоне от нескольких сотен ватт до более одного киловатта.
- Зарытая трубка жидкая холодная пластина:Изготовляется с помощью канавных плит, закапывания и сварки медных труб внутри, затем герметического герметизации с помощью сварки.и высокая плоскость для отличного теплового контакта.
- Вставленная трубка жидкой холодной пластины:Производится путем вставки медных труб на поверхности алюминиевых пластин с использованием процессов сварки или склеивания, с строгим контролем плоскости для минимального теплового сопротивления.
- Текущая холодная плита канала типа:Внутренние каналы потока, сформированные на медных или алюминиевых подложках путем бурения, экструзии и прецизионной обработки, герметизированные с помощью сварки на трении или высокотемпературной сварки.
- Блок жидкого охлаждения:Для высокопроизводительного теплораспределения с внутренними потоковыми каналами, созданными с помощью технологии скольжения, чтобы максимизировать площадь поверхности теплообмена.
Продукты для жидкого охлаждения из меди:GB200 Модуль жидкостного охлаждения, H20 Модуль жидкостного охлаждения, оптический Модуль жидкостного охлаждения и другие медные холодильные пластины.Сплавы на основе никеля и золота.
Продукты для жидкого охлаждения из алюминия:LTS сифон радиатор, литой электронный контроль жидкости охлаждающей коробки, питание штампованный жидкость охлаждающей пластины, двигатель электронного управления жидкости охлаждающей пластины, 6G-3DRVC радиатор,и прочие тепловые радиаторы жидкостного охлаждения.
Продукты для жидкого охлаждения из нержавеющей стали:Манифольд жидкостного охлаждения, модуль жидкостного охлаждения DIMM и другие коллекторы жидкостного охлаждения из нержавеющей стали.
- Лазеры и медицинское оборудование
- Охлаждение аккумуляторной батареи электромобилей
- Мощная электроника и двигатели
- Микроволновые системы передачи 5G
- Системы возобновляемой энергии
- IGBT и силовые полупроводниковые системы
- Центры обработки данных и промышленные энергетические приложения
- Оборонные системы и авионика
- Топливные элементы и тяговые системы
Мы поддерживаем строгие стандарты качества с полным оборудованием для испытаний, включая:
- 1 Координатное измерительное устройство
- 1 проекторный прибор
- 2 машины для испытаний высокого давления воды
- 4 машины для испытания теплового сопротивления
- 2 машины для проверки утечки жидкости
- Быстрый ответ на все запросы
- Конкурентоспособные цены с гарантированным качеством
- Эффективное планирование производства
- Оптимальные транспортные решения
- Комплексная техническая поддержка
- Вы торговая компания или производитель?Мы являемся профессиональным производителем теплоотводов и пластин для охлаждения воды с большим опытом и сильной технической командой, с автоматизированным и механизированным производством.
- Вы когда-нибудь экспортировали товары и в какие регионы?60% нашей общей продукции экспортируется в Японию, Индию, Великобританию, Канаду, США и Бразилию.
- Сколько у вас сотрудников?Приблизительно 100 сотрудников в отделах продаж, закупок, инженерии, контроля качества, склада и производства.
- Вы можете предоставить образцы, если мы согласны с дизайном?Да, мы предоставляем образцы для подтверждения перед массовым производством, вместе с техническими чертежами, если это необходимо.
- Какие методы упаковки вы используете?Настраиваемая упаковка с обычными картонами и герметичной тканью или деревянными картонами для оптимальной защиты во время транспортировки.
- Вы оказываете техническую поддержку в вопросах, связанных с продуктом?Все продукты полностью проверяются перед отправкой.
