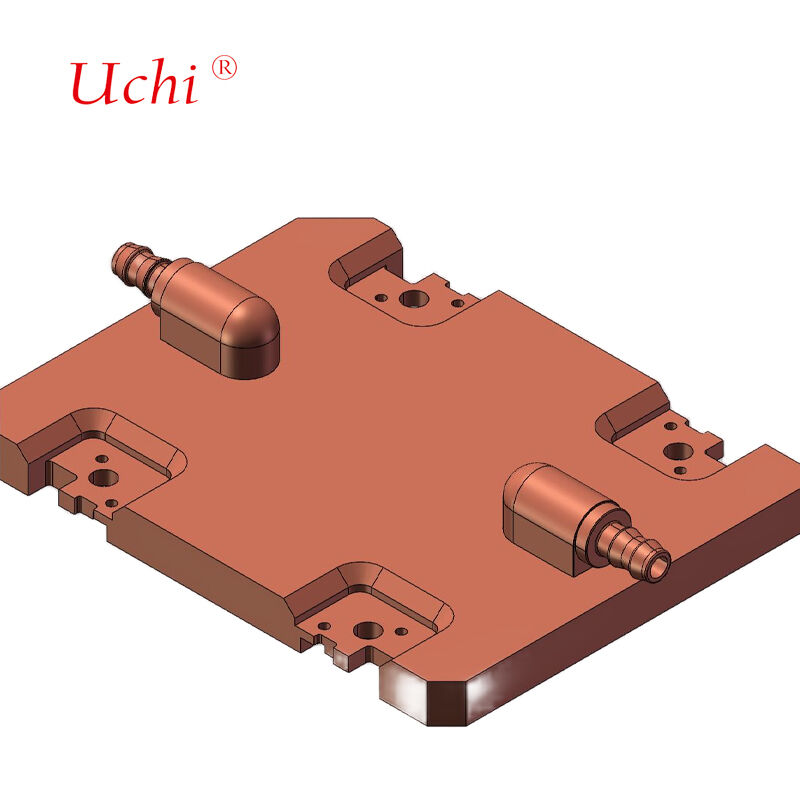

Соединитель жидкостной охлаждающей пластины с медным припоем для модуля жидкостного охлаждения с быстроразъемным соединением UQD
Подробная информация о продукте:
| Место происхождения: | Dongguan ， Guangdong, Китай |
| Фирменное наименование: | Uchi |
| Сертификация: | SMC |
| Номер модели: | УКТ |
Оплата и доставка Условия:
| Количество мин заказа: | 100 шт. |
|---|---|
| Цена: | Подлежит переговорам |
| Условия оплаты: | T/T, PayPal, Western Union, MoneyGram |
| Поставка способности: | 50000000 шт в месяц |
|
Подробная информация |
|||
| Выделить: | Жидкостная охлаждающая пластина с медным припоем,Холодная пластина с быстроразъемным соединением UQD,Соединитель модуля жидкостного охлаждения |
||
|---|---|---|---|
Характер продукции
Разъем жидкостной системы охлаждения с медным припоем
Разработанный для модулей жидкостного охлаждения с быстроразъемными соединениями UQD, этот разъем обеспечивает надежную работу в сложных условиях терморегулирования.
Технические характеристики
- Особенности разъема: Конструкция без капель с остаточным объемом висящей жидкости ниже стандартов OCP; поддерживает автоматическое слепое соединение с компенсацией ошибки 0,8 мм
- Совместимость с жидкостями: Совместим с деионизированной водой, охлаждающей жидкостью PG25 и другими жидкостями, с сопротивлением давлению ≤ 80 бар
- Интегрированный дизайн: Интегрируется в blade-серверы/стоечные системы, поддерживая компоновки высокой плотности, включая соединения холодных пластин с несколькими графическими процессорами в шасси 1U
- Материалы: Высококоррозионностойкий алюминиевый сплав с фторкаучуковыми уплотнительными кольцами, подходящий для длительной работы электронного оборудования
Области применения
- Центры обработки данных: Соединения контуров холодных пластин для стоек с жидкостным охлаждением и blade-серверов
- Промышленная электроника: Жидкостное охлаждение для отвода тепла от радиолокационного оборудования и устройств медицинской визуализации
- Суперкомпьютеры: Системы распределения жидкостного охлаждения для вычислительных кластеров высокой плотности
Конструкция радиатора с холодной пластиной
Мы разрабатываем внутренние каналы потока на основе предоставленных заказчиком данных о энергопотреблении и схемах распределения тепла для соответствия конкретным требованиям к повышению температуры и однородности, сохраняя при этом приемлемое сопротивление потоку жидкости.
Наш процесс проектирования включает в себя всесторонний имитационный анализ падения температуры и давления с итеративными корректировками внутренних параметров до достижения целевых показателей как по тепловым, так и по гидравлическим характеристикам.
Производственное оборудование
| Тип оборудования | Количество | Технические параметры |
|---|---|---|
| Туннельная печь для пайки | 2 единицы | Максимальный размер сварки: 1000 мм (Ш) × 250 мм (В), длина неограничена Максимальная температура сварки: 950℃ Применимые материалы: медь, алюминий |
| Вакуумная печь для пайки | 2 единицы | Максимальный размер сварки: 800 мм × 1200 мм × 800 мм Максимальная температура сварки: 1200℃ Применимые материалы: медь, алюминий, нержавеющая сталь |
| Оборудование для обнаружения утечек гелия | 2 единицы | Максимальный размер тестирования: 2500 мм × 750 мм × 700 мм Диапазон давления при испытаниях: 0-3 МПа Точность испытаний: 2 г/год или ≤1×10⁻⁶ Па*м³/с |
| Оборудование для гидростатических испытаний | 2 единицы | Максимальный размер тестирования: 2500 мм × 1500 мм × 1000 мм Диапазон давления при испытаниях: 0-5 МПа |
| Пневматическое испытательное оборудование | 2 единицы | Максимальный размер тестирования: неограничен Диапазон давления при испытаниях: 0-5 МПа Точность испытаний: 1 Па |
Передовая технология пайки
Наш процесс вакуумной пайки соединяет алюминиевые пластины, используя присадочный металл с более низкой температурой плавления, чем основной материал, создавая чрезвычайно прочные соединения без остаточного коррозионного флюса. Эта передовая технология обеспечивает равномерный нагрев, точный контроль температуры, исключает требования к последующей очистке и минимизирует деформацию деталей.
Технология систем жидкостного охлаждения
В мощных системах жидкостного охлаждения требуются радиаторы (жидкостные холодные пластины), способные к быстрому поглощению тепла для быстрой передачи тепла. Используя высокую удельную теплоемкость жидкостей, эти системы передают большие объемы тепла через поток жидкости, что делает их одним из наиболее эффективных методов отвода тепла, доступных сегодня. Они могут рассеивать тепло в диапазоне от нескольких сотен ватт до более чем одного киловатта.
Типы холодных пластин
- Холодная пластина с жидкостью с зарытой трубкой: Изготавливается путем нарезки канавок в верхней и нижней пластинах, заделки и сварки медных трубок внутри, а затем герметизации посредством сварки. Обеспечивает надежную герметичность и безопасность эксплуатации с высокоточными поверхностями с высокой плоскостностью.
- Холодная пластина с жидкостью с вставной трубкой: Изготавливается путем встраивания медных трубок на поверхности алюминиевых пластин с использованием процессов сварки или склеивания. Прямой контакт с источником тепла минимизирует тепловое сопротивление и повышает эффективность.
- Холодная пластина с жидкостью канального типа: Внутренние каналы потока формируются на медных или алюминиевых подложках путем сверления, экструзии и прецизионной обработки. Герметизируется с использованием фрикционной сварки или высокотемпературной пайки с низкими производственными затратами и сложной геометрией.
- Блок жидкостного охлаждения: Для отвода тепла от мощных чипов, с внутренними каналами потока, созданными с помощью технологии нарезки ребер для максимизации площади теплообмена.
Основные области применения
- Лазеры и медицинское оборудование
- Охлаждение аккумуляторных батарей электромобилей
- Силовая электроника и устройства привода двигателей
- Микроволновые системы передачи 5G
- Системы возобновляемой энергии
- IGBT и полупроводниковые системы питания
- Центры обработки данных и промышленные энергетические приложения
- Оборонные системы и авионика
- Топливные элементы и тяговые системы
Гарантия качества
Мы поддерживаем строгие стандарты качества с использованием комплексного испытательного оборудования, включая:
- 1 координатно-измерительная машина
- 1 прибор для проектора
- 2 машины для испытания под высоким давлением воды
- 4 машины для испытания теплового сопротивления
- 2 машины для испытания на утечку жидкости
Обслуживание клиентов
- Быстрый ответ на все запросы
- Конкурентоспособные цены с гарантированным качеством
- Эффективное планирование производства
- Оптимальные транспортные решения
- Комплексная техническая поддержка
Часто задаваемые вопросы
Вы торговая компания или производитель?
Мы являемся профессиональным производителем радиаторов и пластин водяного охлаждения с большим опытом и сильной технической командой, с автоматизированным и механизированным производством.
Мы являемся профессиональным производителем радиаторов и пластин водяного охлаждения с большим опытом и сильной технической командой, с автоматизированным и механизированным производством.
Вы экспортировали товары раньше и в какие регионы?
60% от общего объема нашей продукции экспортируется в Японию, Индию, Великобританию, Канаду, США и Бразилию.
60% от общего объема нашей продукции экспортируется в Японию, Индию, Великобританию, Канаду, США и Бразилию.
Сколько у вас сотрудников?
Приблизительно 100 сотрудников в отделах продаж, закупок, проектирования, контроля качества, складирования и производства.
Приблизительно 100 сотрудников в отделах продаж, закупок, проектирования, контроля качества, складирования и производства.
Можете ли вы предоставить образцы, если мы согласны с дизайном?
Да, мы предоставляем образцы для подтверждения перед массовым производством, а также технические чертежи, если требуется.
Да, мы предоставляем образцы для подтверждения перед массовым производством, а также технические чертежи, если требуется.
Какие методы упаковки вы используете?
Индивидуальная упаковка с обычными картонными коробками и плотной тканью или деревянными коробками для оптимальной защиты во время транспортировки.
Индивидуальная упаковка с обычными картонными коробками и плотной тканью или деревянными коробками для оптимальной защиты во время транспортировки.
Предоставляете ли вы техническую поддержку по вопросам, связанным с продуктом?
Все продукты проходят полную проверку перед отправкой. По любым вопросам мы предоставляем немедленные технические решения.
Все продукты проходят полную проверку перед отправкой. По любым вопросам мы предоставляем немедленные технические решения.
