Общее описание

Силовые ключи EC9521 разработаны для USB-приложений.
Силовой ключ на N-канальном МОП-транзисторе с сопротивлением 35 мОм соответствует требованиям спецификации USB по падению напряжения.

Функции защиты включают защиту от ограничения тока, защиту от короткого замыкания и защиту от перегрева.

Устройство ограничивает выходной ток на уровне порога ограничения тока.
Защита от перегрева ограничивает температуру перехода ниже 140°C в случае короткого замыкания или перегрузки. Вход разрешения для включения или отключения устройства.

Особенности

◆ Высокоомный МОП-транзистор 35 мОм
◆ Диапазон напряжения: от 3,5 В до 5,5 В
◆ Защита от ограничения тока и короткого замыкания
◆ Защита от перегрева
◆ Вход Iset
◆ Вход разрешения
◆ Доступны без свинца и экологически чистые устройства

Применение

◆ Ноутбуки и настольные компьютеры
◆ USB-порты
◆ Высокоомные переключатели защиты питания

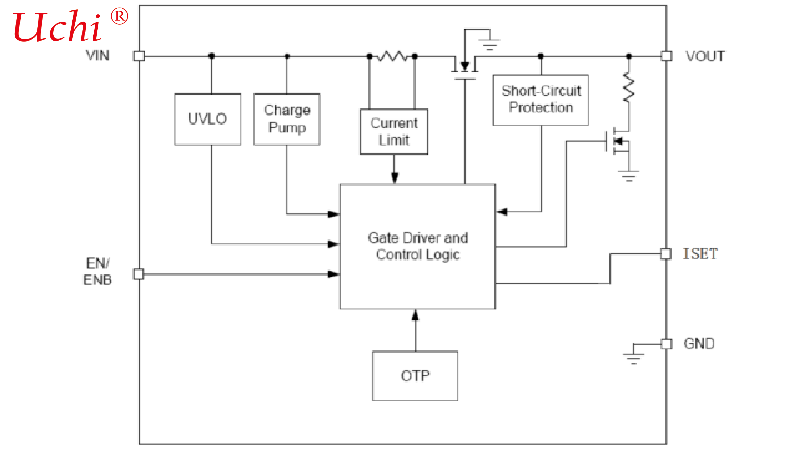

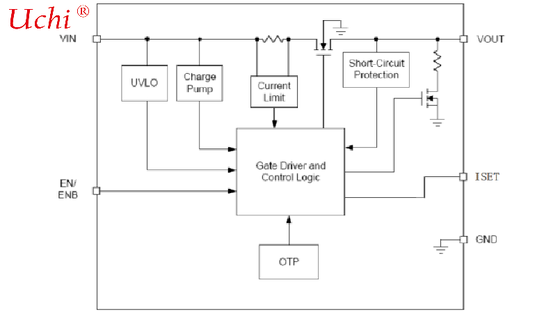

Описание функций Блокировка при пониженном напряжении на входе (UVLO) Силовые ключи EC9521 имеют встроенную схему блокировки при пониженном напряжении, которая отключает выход до тех пор, пока внутренняя схема не начнет работать должным образом. Схема UVLO имеет гистерезис и функцию подавления помех, поэтому она обычно игнорирует переходные процессы понижения напряжения на входе. Когда входное напряжение превышает порог UVLO, выходное напряжение начинает плавный пуск для снижения пускового тока. Силовой ключ Силовой ключ представляет собой N-канальный МОП-транзистор с низким RDS(ON). Внутренний силовой МОП-транзистор не имеет встречно-параллельного диода. Когда ИС выключена, МОП-транзистор предотвращает протекание тока от VOUT к VIN и от VIN к VOUT. Защита от ограничения тока Силовые ключи EC9521 обеспечивают функцию защиты от ограничения тока. Во время ограничения тока устройства ограничивают выходной ток на уровне порога ограничения тока. Для надежной работы устройство не следует эксплуатировать в режиме ограничения тока в течение длительного периода времени. Защита от короткого замыкания Когда выходное напряжение падает ниже 1,5 В из-за перегрузки или короткого замыкания, устройства ограничивают выходной ток до безопасного уровня. Ограничение тока короткого замыкания используется для снижения рассеиваемой мощности в условиях короткого замыкания. Если температура перехода достигает порога перегрева, устройство переходит в режим тепловой защиты. ISET Вывод ISET может устанавливать ограничение тока с помощью Riset: ILim=120k*1.14V/Riset Включение/выключение Притяжение EN ниже 0,8 В отключает устройство, а притяжение EN выше 2 В включает устройство. Когда ИС отключена, ток питания снижается до менее 1 мкА. Вход разрешения совместим с логическими уровнями TTL и CMOS. Вывод EN не должен оставаться неподключенным. Защита от перегрева Когда температура перехода превышает 140°C, внутренняя схема термодатчика отключает силовой транзистор и позволяет устройству остыть. Когда температура перехода устройства снижается на 20°C, внутренняя схема термодатчика включает устройство, что приводит к импульсному выходу во время непрерывной тепловой защиты. Тепловая защита предназначена для защиты ИС в случае условий перегрева. Для нормальной работы температура перехода не должна превышать TJ=+125°C.

Информация о применении Входной конденсатор Настоятельно рекомендуется использовать керамический блокировочный конденсатор емкостью 1 мкФ между VIN и GND, расположенный рядом с EC9521, для подавления звона во время события короткого замыкания. Без блокировочного конденсатора короткое замыкание на выходе может вызвать достаточный звон на входе (из-за индуктивности подводящей линии питания), что может повредить внутреннюю схему управления. Выходной конденсатор Настоятельно рекомендуется использовать алюминиевый электролитический или танталовый конденсатор с низким ESR емкостью 10 мкФ между VOUT и GND для снижения падения напряжения во время горячего подключения периферийного устройства. (Согласно USB 2.0, выходные порты должны иметь минимальную емкость фильтрации 120 мкФ с низким ESR на концентратор). Более высокая выходная емкость лучше при большой нагрузке на выходе. Кроме того, блокировка выхода керамическим конденсатором емкостью 0,1 мкФ повышает устойчивость устройства к переходным процессам короткого замыкания. Соображения по компоновке Компоновка печатной платы должна быть выполнена тщательно для максимального отвода тепла и минимизации падения напряжения, просадки и электромагнитных помех. Необходимо учитывать следующие рекомендации: 1. Пожалуйста, разместите входные конденсаторы как можно ближе к выводу VIN. 2. Выходные развязывающие конденсаторы для нагрузки должны быть размещены как можно ближе к нагрузке для развязки высокочастотных пульсаций. 3. Разместите EC9521 и выходные конденсаторы рядом с нагрузкой, чтобы уменьшить паразитное сопротивление и индуктивность для отличной производительности при переходных нагрузках. 4. Отрицательные выводы входных и выходных конденсаторов и вывод GND должны быть подключены к плоскости земли нагрузки. 5. Трассы VIN и VOUT должны быть как можно шире и короче.
