ОБЩЕЕ ОПИСАНИЕ ОСОБЕННОСТИ EC4304 представляет собой высокоэффективный понижающий индуктивный преобразователь непрерывного режима, который управляет N-канальным MOSFET и предназначен для управления одним или несколькими последовательно соединенными светодиодами от источника напряжения, превышающего напряжение светодиода. Он работает от входного напряжения от 7 В до 40 В и обеспечивает внешне регулируемый выходной ток до 1 А, который зависит от напряжения питания и внешних компонентов. Этот EC4304 включает выходной ключ и схему высокоуровневого измерения тока, которая использует внешний резистор для установки выходного тока. Вывод ADJ принимает либо постоянное напряжение, либо ШИМ-сигнал. Это обеспечивает непрерывный или импульсный выходной ток в зависимости от частоты управления. Компоненты ШИМ-фильтра включают установку времени нарастания плавного пуска. Время плавного пуска может быть увеличено с помощью внешнего конденсатора от вывода ADJ до земли. Подача напряжения 0,2 В или ниже на вывод ADJ отключает выход и переводит устройство в режим низкого тока ожидания.  Рабочее напряжение от 7 В до 40 В  Внутренний NDMOS-ключ на 40 В  Выходной ток 1 А  Однопиновое управление включением/выключением и яркостью с использованием постоянного напряжения или ШИМ  КПД EC4304 до 95%  Типичная точность тока светодиода +/-5%  Блокировка при пониженном входном напряжении  Корпус SOT23-5L,Корпус DFN 3x3 8L,Корпус SOT89-5L  Соответствует RoHS и не содержит галогенов Применение  Автомобильное светодиодное освещение  Высокомощное светодиодное освещение  Индикаторное и аварийное освещение  Архитектурное освещение  Низковольтное промышленное освещение  Светодиодное освещение для вывесок и декоративное освещение

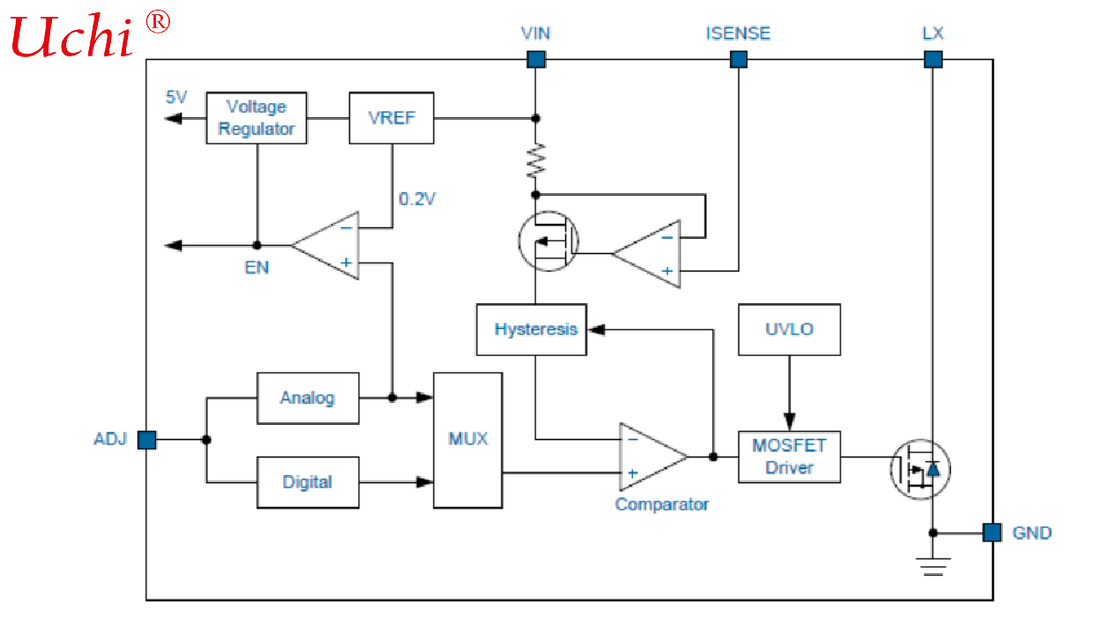

Функциональное описание EC4304 представляет собой простой, высокоэффективный понижающий индуктивный преобразователь непрерывного режима. Устройство работает в диапазоне входных напряжений от 7 В до 40 В и обеспечивает выходной ток 1 А. Резистор измерения тока на стороне высокого напряжения устанавливает выходной ток, а выделенный вход ШИМ-диммирования обеспечивает импульсное диммирование светодиодов в широком диапазоне уровней яркости. Схема измерения тока на стороне высокого напряжения и встроенная схема установки тока минимизируют количество необходимых внешних компонентов, обеспечивая при этом ток светодиода с точностью до +5% при использовании резистора измерения 1%. Регулировка выходного тока Устройство содержит фильтр нижних частот между выводом ADJ и компаратором порога, а также внутренний резистор ограничения тока между ADJ и внутренним опорным напряжением. Это позволяет перегружать вывод ADJ постоянными или импульсными сигналами для изменения порога переключения VSENSE и регулировки выходного тока. Подробности различных режимов регулировки выходного тока приведены в разделе применения: Значение выходного тока составляет 1 А при 0,1 Ом (0,5 А при 0,2 Ом), и это рассчитанный выходной ток при плавающем состоянии вывода ADJ на уровне 1,25 В. Режим отключения Подача на вывод ADJ напряжения ниже 0,2 В в течение примерно 100 мкс приведет к отключению выхода, а ток питания упадет до низкого уровня ожидания, номинально 20 мкА. Плавный пуск Устройство имеет встроенное действие плавного пуска благодаря задержке через ШИМ-фильтр. Внешний конденсатор от вывода ADJ до земли обеспечит дополнительную задержку плавного пуска, увеличивая время, необходимое для достижения напряжения на этом выводе до порога включения, и замедляя скорость нарастания управляющего напряжения на входе компаратора. Без внешнего конденсатора время достижения выходом 90% от конечного значения составляет примерно 500 мкс. Добавление емкости увеличивает эту задержку примерно на 0,5 мс/нФ. Встроенная защита от разомкнутой цепи светодиода Если соединение со светодиодом (ами) разомкнуто, катушка изолируется от вывода LX микросхемы, поэтому микросхема не будет повреждена. В отличие от многих повышающих преобразователей, где обратная ЭДС может повредить внутренний ключ, вызывая превышение напряжения на стоке выше напряжения пробоя.
