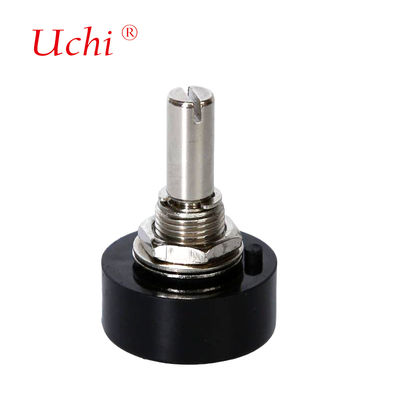

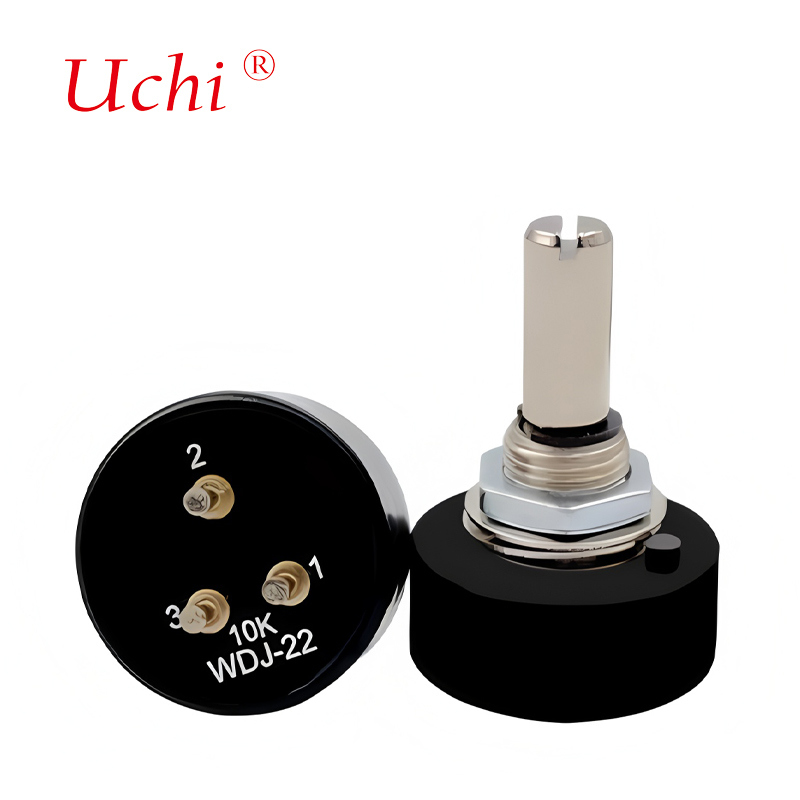

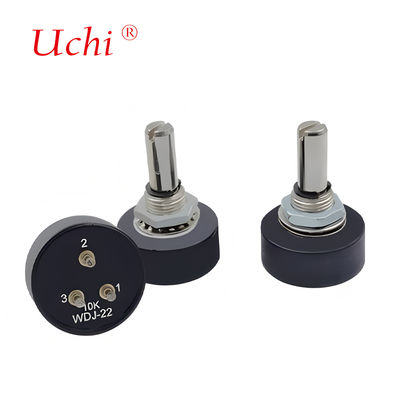

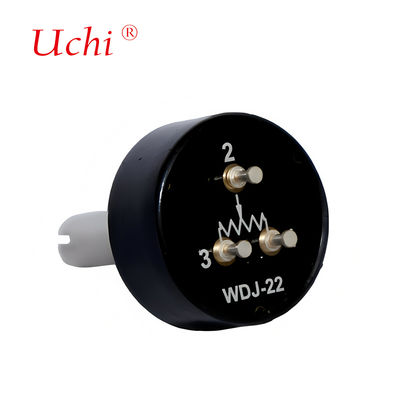

WDJ-22 Проводящий пластиковый потенциометр 10k датчик углового смещения
Подробная информация о продукте:
| Место происхождения: | Dongguan ， Guangdong, Китай |
| Фирменное наименование: | Uchi |
| Сертификация: | SMC |
| Номер модели: | WDJ-22 |
Оплата и доставка Условия:
| Количество мин заказа: | 100 шт |
|---|---|
| Цена: | Подлежит переговорам |
| Условия оплаты: | T/T, PayPal, Western Union, MoneyGram |
| Поставка способности: | 50000000 шт в месяц |
|
Подробная информация |
|||
| Сопротивление: | 1KΩ~10KΩ | Устойчивость к сопротивлению: | ± 10% |
|---|---|---|---|
| Покончить с сопротивлением: | <3 Ом | Сопротивление уменьшается: | Б |
| Независимая линейность: | ± 0,5% | Мощность: | 0,5 Вт (70 ℃) 0 Вт (120 ℃) |
| Пиковый шум (CRV): | <2%Рн | Диэлектрическая прочность: | 1000 В 1 минута |
| Корректировка путешествия: | 90°120°200° 240° 300° 340° | Разрешение: | По сути бесконечно |
| Максимальное входное напряжение: | 200VDC | ||
| Выделить: | Проводящий пластиковый потенциометр 10K,Потенциометр датчика углового перемещения,Точный потенциометр WDJ-22 |
||
Характер продукции
Проводящий пластиковый потенциометр WDJ-22 с длительным жизненным периодом измерения углов предназначен для точного измерения углов.Этот датчик обеспечивает низкий уровень шума, плавный выход сигнала для точного измерения перемещения в таких приложениях, как управляющие с помощью джойстика и сервосистемы.
- Тип сервоустановки для удобного использования и установки
- 360° непрерывное вращение с эффективным углом 340° (настраивается)
- Широкий диапазон температур: от -40°C до +125°C
- По сути бесконечное разрешение
- Высокая линейность: от ± 1% до ± 0,15%
- Исключительный срок службы: 5 миллионов циклов
- Выходная гладкость: < 0,1%
- Доступно настройка заднего терминала
| Электрические спецификации | |
|---|---|
| Диапазон сопротивления | 1KΩ-10KΩ |
| Сопротивление Толерантность | ±10% Стандартный |
| Покончить с сопротивлением | 3Ω |
| Независимая линейность | ± 0,5% |
| Показатель мощности | 0.5W ((70°C) 0W ((120°C) |
| Пик шума (C.R.V.) | < 2%Rn |
| Диэлектрическая прочность | 1000В 1 минута |
| Путешествие по приспособлению | 90° 120° 200° 240° 300° 340° |
| Сопротивление изоляции | 10M |
| Резолюция | По сути бесконечно |
| Максимальное входное напряжение | 200VDC |
| Экологические спецификации | |
|---|---|
| Диапазон температуры хранения | -60°C~+125°C |
| Диапазон рабочей температуры | -60°C~+125°C |
| Коэффициент температуры | 500 ppm/°C |
| Продолжительность эксплуатации | 70°C 1000h ΔR/R≤±10% |
| Жизнь на ротации | 1,000,000 раз, ΔR/R≤±7% |
| IP-диапазон | IP25 |
| Термостойкость при сварке | (350°C 3S) ΔR/R≤±2% |
| Цикл температуры | (-25°C+,85°C 30 мин/каждый,5 цикла) ΔR/R≤±10% |
| Вибрация | 10-55 Гц, амплитуда 1,5 мм, 3 направления ΔR/R≤±5% |
| Механические характеристики | |
|---|---|
| Механическое путешествие | 220° 320° 360° |
| Крутящий момент оси | 25 ~ 35 gf*cm |
| Момент установки ореха | 15 кг*см |
| Вытекание вала | 0.15 мм |
| Окончание вала | (длина вала 30 мм) 0,15 мм |
| Радиальная игра вала | 0.15 мм |
| Прочность вала (толк) | 125 Н (12,75 кгф) мин. |
| Прочность вала (тягательность) | 125 Н (12,75 кгф) мин. |
| Оборудование | Умывальник, замок, орех |
Датчик угла серии WDJ-22 идеально подходит для применений, требующих точного измерения смещения, включая:
- Автомобильные сервосистемы
- Машины и механизмы
- Аэрокосмические устройства и ракетные системы
- Радарные антенны для воздушных судов
- Машины для формования впрыском
- Машины для деревообработки
- Печатные машины
- Электронные линейки
- Роботика
- Инженерные системы мониторинга
- Компьютерное спортивное оборудование
Мы специализированный завод с большим опытом в производстве высококачественных электронных компонентов:
- Современное производственное оборудование
- Профессиональная команда НИОКР
- Возможности OEM/ODM
- Строгие стандарты контроля качества
Мы предлагаем надежные глобальные решения доставки с комплексной послепродажной поддержкой:
- Экспресс-почта
- DHL Express
- УВС
- Федэкс
Мы фабрика, предлагающая прямые цены с профессиональной технической поддержкой.
Образцы доступны по запросу после размещения заказа.
Мы принимаем заказы OEM/ODM с гибкими требованиями.
Доставка варьируется в зависимости от количества и модели, при возможности удовлетворяются срочные запросы.
Мы предоставляем круглосуточную поддержку для всех продуктов.
